串聯恒功率電熱帶系列
串聯恒功率電熱帶系列
該產品在單元長度上,其發熱量處處相等,輸出功率不受環境溫度影響,其工作原理為:?jiǎn)挝粫r(shí)間內在單元電阻芯線上施以額定電壓,通過電流使電阻芯線產生焦耳熱(Q=0.24I2RT)。利用此產生的熱量對需伴熱的物體進行伴熱保溫,其特點是:由于整根芯線的電流處處相等,其單位長度內的發熱米功率一致,為此整根電熱帶發熱均勻,無局部過熱現象。它適合長距離管線使用,用一個單點電源供電最長伴熱距離可達3Km,且線路簡單,便于維護,該產品的不足之處是,須定長及定制。現場不可任意切割。

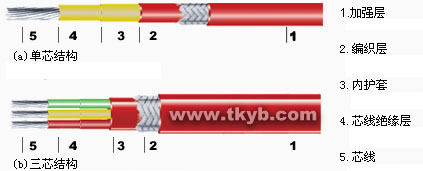

結構原理

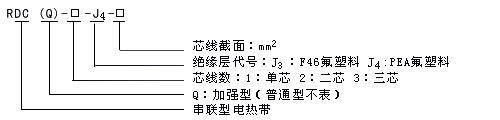

型號規格
型號 | 單芯結構 | 單芯截面mm2 | 電阻值Ω/km(20℃時) |
RDC(Q) - 1(2、3) - J3 - 3.0 | 19 x 0.45 | 3 | 5.83 |
RDC(Q) - 1(2、3) - J3 - 4.0 | 19 x 0.52 | 4 | 4.37 |
RDC(Q) - 1(2、3) - J3 - 5.0 | 19 x 0.58 | 5 | 3.52 |
RDC(Q) - 1(2、3) - J3- 6.0 | 19 x 0.64 | 6 | 2.93 |
RDC(Q) - 1(2、3) - J3 -7.0 | 19 x 0.69 | 7 | 2.51 |
性能參數
工作電壓: 110V ~ 660V ~ 1100V
絕緣等級: ≥100MΩ/km
耐溫等級:F46 : 205℃ ;PFA:260℃
維持溫度:0°~ 180 ℃
單芯功率:≤18w/m
介電強度:2750 V /min
防護等級:IP54
防爆等級:e Ⅱ T3
使用長度:500~3000m
安裝溫度:≥- 40℃
彎曲半徑:大于帶厚5倍
應用場合,選型注意事項:
該產品主要適用于單管線大長度,需防凍、防凝管道伴熱保溫之場合。在具體選型中,需根據現場供電條件,(電壓等級及容量),管線長度,維持溫度,現場防爆級別等多種參數來考慮,并需與生產廠家的技術部商定后,才可最后確認其設計型號。
