船用恒功率并聯式電熱帶
船用恒功率并聯式電熱帶
船用電熱帶,主要用于船舶、海洋鉆井平臺、泵體等惡劣環境下的爆炸性氣體場合。船用電熱帶除具RDP型電熱的全部特點外,還有防腐性好,防霉菌生長,耐鹽霧和油霧,耐振動、沖擊、阻燃等特性,適用于可能具有溫度組別為T1-T4組爆炸性氣體混合物二區場所使用,防爆等級為EIIT4,它是在RDP型電熱帶基礎上用先進的工藝手段和嚴格的質保體系制造的高質量產品。
該產品其工作原理,結構尺寸與前面恒功率單相、三相電熱帶一致,所不同的是其制造的工藝標準及技術要求略有不同,其產品特點是機械強度高、耐振動和沖擊、防腐能力強,耐油、防霉性能好,滯燃及絕緣可靠。它是在并聯型恒功率電熱帶的基礎上采用先進的工藝手段,高質量的原料及嚴格的質保體系制造的高品質產品。該產品除按照GB3836.3-83《爆炸性環境用防爆電器設備,增安型設備e》標準制造外,還符合ZQ(94)296船廠產品字第296號《船用電工電子產品型式試驗規程》。zQ(92)《海船法定檢驗技術規則》及zQ(89)《鋼質海船八級與建造規范)等船用電器規定要求。其主要應用在防腐要求苛刻,安裝環境振動頻度高的場所,與船用防爆附件配套可用于爆炸性環境二區T3組場合的海洋平臺、油船、港口、碼頭等地。每批產品均經國家船檢認證機構確認。

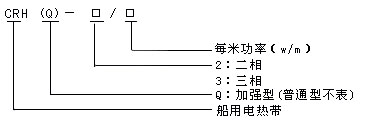

型號選擇
型號規格
型號 | 功率(w/m) | 尺寸(a x b) | 重量(Kg/hm) |
CRH-2/10(20) | 10(20) | 7.1 x 5.1 | 8.5 |
CRH-2/30(40) | 30(40) | 8.2 x 5.3 | 9.5 |
CRH-3/30(40) | 30(40) | 9.3 x 5.1 | 13 |
CRH-3/50(60) | 50(60) | 11.1 x 5.3 | 14 |
CRH(Q)-2/10(20) | 10(20) | 8.1 x 6.1 | 15.5 |
CRH(Q)-2/30(40) | 30(40) | 9.5 x 6.3 | 16.5 |
CRH(Q)-3/30(40) | 30(40) | 10.3 x 6.1 | 19 |
CRH(Q)-3/50(60) | 50(60) | 12.1 x 6.3 | 20 |
技術規格
項目 型號 | 額定電壓 | 額定功率 | 防爆標志 | 最高耐溫度 | 防爆標志 | 雙向最大 | 絕緣電阻(百米) | 流體維持溫度 |
CRH-2/10 |
220V
| 10 | eⅡT4 | 205℃ | eⅡT3 | 450 | 130℃ | |
CRH-2/20 | 20 | 205℃ | eⅡT3 | 350 | ≥50MΩ | 120℃ | ||
CRH-2/30 | 30 | 205℃ | eⅡT3 | 300 | ≥50MΩ | 95℃ | ||
CRH-2/40 | 40 | 205℃ | eⅡT3 | 260 | ≥50MΩ | 75℃ | ||
CRH-3/30 | 380V | 30 | 205℃ | eⅡT3 | 600 | ≥50MΩ | 120℃ | |
CRH-3/40 | 40 | 205℃ | eⅡT3 | 530 | ≥50MΩ | 100℃ | ||
CRH-3/50 | 50 | 205℃ | eⅡT3 | 460 | ≥50MΩ | 80℃ | ||
CRH-3/60 | 60 | 205℃ | eⅡT3 | 400 | ≥50MΩ | 60℃ |
船用電熱帶除具備一般電熱帶的性能外,在下列環境下能可靠工作。
1.環境空氣溫度為-30℃~ +55℃
2.船舶正常運行中產生的振動和沖擊
3.潮濕空氣、鹽霧、油霧和霉菌
4.電壓偏差,頻率偏差為±5%。
產品主要應用場所
1.海洋平臺各種管道及儀表管線的防凍保溫。
2.海洋船舶及各種油船輸油管線的防凍、防凝。
3.港口、碼頭輸油管道及各種儀表管線的防凝、保溫。
4.卸油臂(鶴臂管)等設備的防凝保溫。
