并聯式三相恒功率電熱帶系列
并聯式三相恒功率電熱帶系列
三相并聯恒功率伴熱帶用于各種管道、儀表的防凍、保溫、最高維持溫度150℃,可用于是工廠一區、二區爆炸性氣體場合。
產品特點
三相并聯恒功率伴熱帶單位長度的發熱量恒定,使用的電熱帶越長輸出的總功率越大。該電熱帶在現場能按實際需要長度任意剪切。此外電熱帶因富有柔軟性,可以很方便地緊貼在管道表面,電熱帶外層的金屬屏蔽網可以防止靜電產生并安全接地,它不僅提高了電熱帶的整體強度,還起著傳熱和散熱的作用。
該電熱帶與溫控器配合使用時,可以精確維持管道或加熱體的介質溫度。
加強型電熱帶是在普通型電熱帶外層再包復一層絕緣層,其余結構與普通電熱帶相同。加強型電熱帶的主要特點是較普通型電熱帶機械強度高,防腐能力強,但導熱性能略低,它主要適用于地下敷設的管道和有腐蝕性氣體的場合,由于母線截面積有限,為避免降壓太大,幫在單點電源單向輸出時最大長度有一定限制,當單點電源雙向輸出時,使用長度可以增加一倍。如需要伴熱的管線更長,則可采用多點電源供電,或采用我公司生產的RDC型串聯式電熱帶。
三相電熱帶除有單相電熱帶的特點外,同時還具有最大使用長度長,發熱均勻性較好,能均衡電網負荷等特點。三相伴熱帶的最大允許使用行度高于單相伴熱帶,在大規模應用伴熱帶的場合,能均衡電網負載,三相帶由于采用三根芯線,使電熱帶更趨扁平,降低了表面發負荷,增加對管道的熱傳異面積,提高伴熱帶的熱傳輸效率和最高維持溫度。
安裝電熱帶與控制電器務必有過載,短、漏電,過熱保護裝置。
結構原理
三根平行絕緣銅絞線為電源母線,在內護套絕緣層上纏繞電熱絲,并將電熱絲每隔一定距離(即“發熱切長”)分別依次與電源母線AB—BC—CA—AB……反復循環連接,在每二相間形成連續并聯電阻。當母線通以三相電后,各并聯電阻同時發熱,因而形成一條連續三相供電的加熱帶。

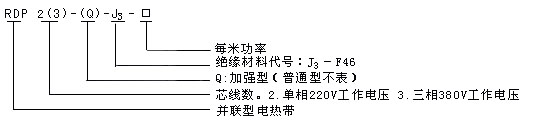

型號
型號 | 功率(W/M) | 尺寸(a×b) | 重量(Kg/hm) |
RDP3-J3-30(40) | 30(40) | 9.35×5.05 | 13 |
RDP3-J3-50(60) | 50(60) | 11.1×5.3 | 14 |
RDP3(Q)-J3-30(40) | 30(40) | 10.35×6.05 | 19 |
RDP3(Q)-J3-50(60) | 50(60) | 12.1×6.3 | 20 |
指標參數
型號 | RDP3-J3-30 RDP3(Q)-J3-30 | RDP3-J3-40 RDP3(Q)-J3-40 | RDP3-J3-50 RDP3(Q)-J3-50 | RDP3-J3-60 RDP3(Q)-J3-60 |
項目 | ||||
工作電壓 | 380V | 380V | 380V | 380V |
額定功率W/m | 30 | 40 | 50 | 60 |
絕緣電阻 | ≥50MΩ/hm | ≥50MΩ/hm | ≥50MΩ/hm | ≥50MΩ/hm |
耐溫等級 | 205℃ | 205℃ | 205℃ | 205℃ |
維持溫度 | ≤120℃ | ≤100℃ | ≤80℃ | ≤60℃ |
最高承受溫度 | 205℃ | 205℃ | 205℃ | 205℃ |
介電強度 | ≥2000V/min不擊穿 | ≥2000V/min不擊穿 | ≥2000V/min不擊穿 | ≥2000V/min不擊穿 |
防護等級 | IP54 | IP54 | IP54 | IP54 |
防爆等級 | EXeIIT3/T4 | EXeIIT3/T4 | EXeIIT3/T4 | EXeIIT3/T4 |
使用長度 | 330m | 280m | 265m | 250m |
彎曲半徑 | ≥5b | ≥5b | ≥5b | ≥5b |
安裝溫度 | ≥-40℃ | ≥-40℃ | ≥-40℃ | ≥-40℃ |
應用場合
電熱帶主要使用于管道、閥門、泵體、儲罐、反應塔、儀表箱等防凍和保溫,或者維持儀表管線的工藝溫度。具體應用場合主要有:
1、在正常情況下連續流動的低凝固管線使用,可避免介質因停止流動而凝固。
2、需要嚴格控制作業溫度的液體管線的伴熱和保溫。
3、寒凍地區自來水管線及閥門的防凍、排水管油水管和冷凝管路的防凍。
4、海洋平臺管道的防凍。
5、一般管線和儀表的伴熱保溫。
6、井口采油豎井伴熱(取代水護套),污水井伴熱。
7、機場跑道防凍雪封凍。
8、混凝土制品的防凍養護。
