LZ系列金屬管浮子流量計
介紹：
LZ系列金屬管浮子流量計
概述
標準型LZ系列金屬管浮子流量計由一個測量曹和一個就地指示器組成。就地指示器還可以選擇安裝附加的電氣部件，適用于液體和氣體的測量。
本流量計采用變面積式測量原理·測量部件由一個錐形測量管和浮子組成，浮子能在錐形測量管中自由的上下移動·改變管道中的流通面積·隨看流量大小的變化·浮子在測量管中的垂直位置也發生相應的變化·通過磁傳遞系統將浮子的位置傳遞到指示器的刻度盤上·指示流量值的大小。
在M6、M8、M9指示器中隨著磁鐵的轉動被直接傳送到刻度盤上；在M7指示器中，隨著磁鐵的轉動通過一個凸輪板使指針線性的指示流且值的大小。
特點
1、全金屬結構·堅固穩定。
2、短行程、小型結構設計。
3、低壓力損失設計。
4、新型磁耙合結構設計確保傳輸信號更加穩定。
5、根據用戶要求可以加裝磁過濾器。
6、可帶保溫或伴熱夾套。
7、用于各行業的氣體和液體測鼻，測量部分可采用不同的材質來適應不同的介質條件。
8、適合于惡劣環境和腐蝕嚴重的介質，具有良好的抗熱性和耐壓性。
9、智能型雙行液晶顯示·可選現場瞬時/累計流量顯示·可帶背光。
10、可選二線制，電池、交流供電方式。
11、帶有數據恢復·數據備份及掉電保護功能。
技術參數
| 儀表型號 | LZ系列金屬轉子流量計 | 儀表型號 | LZ系列金屬轉子流量計 | ||
| 測量范圍（100%）點值 | GB/T9119法蘭 | DN15~DN100 | |||
| 水（20℃） | （25~100.000）L/h | HG20592-20635法蘭 | DN15~DN100 | ||
| 空氣（101325Pa，20℃） | （0.7~1000）m3/h | ANSI法蘭 | 1/2”~4” 150Ibs/RF或300Ibs/RF | ||
| 量程比 | 1：10 | 衛生型連接 | DN15~DN100 | ||
| 精度等級 | 1.5；2.5 | 保溫夾套法蘭 | DN15（標準型）；其他特殊類型可定制 | ||
| 測量管 | 錐形測量管 | 防護等級 | IP65 | ||
| 刻度盤分布 | 依據流量單位劃分 | 防爆 | ExibIICT4/ExibIICT5 | ||
| 測試壓力 | 1.5倍規定壓力 | 隔爆 | dIIBT6（只限M8指示器） | ||
| 儀表口徑 | 介質溫度 | LZZ就地指示 | -40℃~+400℃（就地指示） | ||
| 法蘭連接 | DN15~DN100或者1/2”~4” | LZD電遠傳 | -40℃~+400℃（普通型/襯PTFE） | ||
| 帶保溫夾套 | DN15~DN100 | -80℃~+300℃（高溫型） | |||
| 食品型連接 | DN15~DN100 | 環境溫度 | -25℃~+55℃ | ||
| 液晶顯示 | 瞬時流量顯示：0~50000 | 粘度 | DN15：≤5mPa.s；DN25~DN100≤250mPa.s | ||
| 累計流量顯示：8位（可帶小數點） | 供電電源 | 標準型：24VDC，二線制4~20mA（18VDC~30VDC） | |||
| 報警輸出 | 上、下限瞬時流量報警 | ||||
| 集電極開路輸出（最大100mA，30VDC內部阻抗100Ω） | |||||
| 繼電器輸出（觸點容量1A，30VDC或0.25A，250VAC或0.5A，125VAC） | |||||
| 交流型：85~265VAC,50Hz | |||||
| 電纜接口 | M16*1.5；M20*1.5 | 電池型：3.6V，7.5AH鋰電池 | |||
| 隔爆型：1/2NPT內螺紋 | |||||
測量范圍
| 通徑 | 流量范圍 | 壓力損失(KPa) | |||||
| 水L/h | 空氣m3/h | 水 | 空氣 | ||||
| 常規型 | 防腐型 | 常規型 | 防腐型 | 常規型 | 防腐型 | ||
| DN15 | 2.5~25 | ---- | 0.07~0.7 | ---- | 6.5 | ---- | 7.1 |
| 4.0~40 | 2.5~25 | 0.11~1.1 | 0.07~0.7 | 6.5 | 5.5 | 7.2 | |
| 6.3~63 | 4.0~40 | 0.18~1.8 | 0.11~1.1 | 6.6 | 5.5 | 7.3 | |
| 10~100 | 6.3~63 | 0.28~2.8 | 0.18~1.8 | 6.6 | 5.6 | 7.5 | |
| 16~160 | 10~100 | 0.48~4.8 | 0.28~2.8 | 6.8 | 5.6 | 8.0 | |
| 25~250 | 16~160 | 0.7~7 | 0.48~4.8 | 7.0 | 5.8 | 10.8 | |
| 40~400 | 25~250 | 1.0~10 | 0.7~7 | 8.6 | 6.1 | 10.0 | |
| 63~630 | 40~400 | 1.6~16 | 1.0~10 | 11.1 | 7.3 | 14.0 | |
| DN25 | 100~1000 | 63~630 | 3~30 | 1.6~16 | 7.0 | 5.9 | 7.7 |
| 160~1600 | 100~1000 | 4.5~45 | 3~30 | 8.0 | 6.0 | 8.8 | |
| 250~2500 | 160~1600 | 7~70 | 4.5~45 | 10.8 | 6.8 | 12.0 | |
| 400~4000 | 250~2500 | 11~110 | 7~70 | 15.8 | 9.2 | 19.0 | |
| DN40 | 500~5000 | 250~2500 | 12~120 | 11~110 | 10.8 | 8.6 | 9.8 |
| 600~6000 | 400~4000 | 16~160 | 12~120 | 12.6 | 10.4 | 16.5 | |
| DN50 | 630~6300 | 400~4000 | 18~180 | 16~160 | 8.1 | 6.8 | 8.6 |
| 1000~10000 | 630~6300 | 25~250 | 18~180 | 11.0 | 9.4 | 10.4 | |
| 1600~16000 | 1000~10000 | 40~400 | 25~250 | 17.0 | 14.5 | 15.5 | |
| DN80 | 2500~25000 | 1600~16000 | 60~600 | 40~400 | 8.1 | 6.9 | 12.9 |
| 4000~40000 | 2500~25000 | 80~800 | 60~600 | 9.5 | 8.0 | 18.5 | |
| DN100 | 6300~63000 | 4000~40000 | 100~1000 | 80~800 | 15.0 | 8.5 | 19.2 |
| DN150 | 2000~100000 | ---- | 600~3000 | 100~1000 | 19.2 | ---- | 20.3 |
型號選擇
安裝尺寸

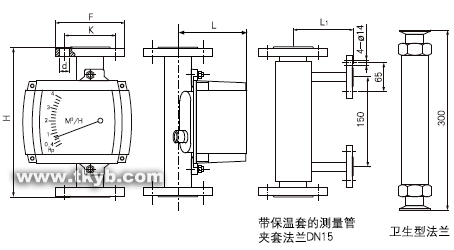

垂直安裝
 |

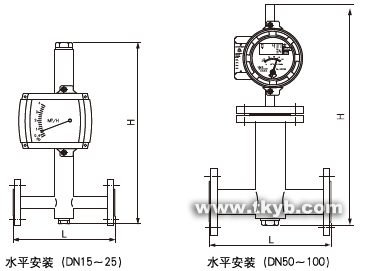

水平安裝
 |

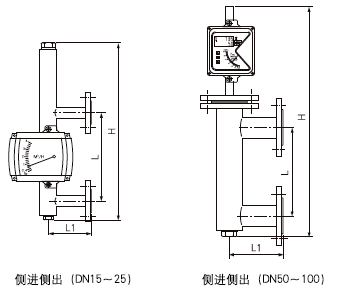

側進側出
 |

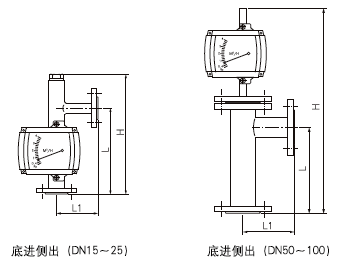

底進側出
 |
磁過濾器
| 如果介質中含有鐵磁性顆粒，應在流量計入口處安裝磁過濾器。詞過濾器中裝有螺旋方式排列的磁棒，以最大限度的減少壓力損失，磁過濾器有兩種類型，適用于所有儀表尺寸。材質為1Cr18Ni9Ti，0Cr1812Mo2Ti，00Cr17Ni12Mo2.用于腐蝕性介質時筒體、磁棒油PTFE包裹，防止被介質腐蝕。磁過濾器法蘭連接尺寸與相對應的流量計相同，具體見表1。 |  |
流量計安裝示意圖

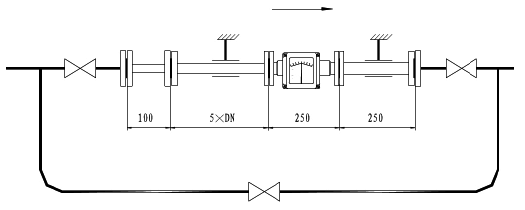

垂直安裝示意圖

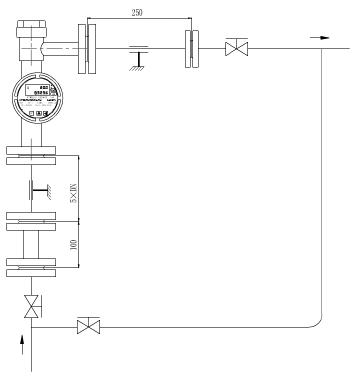

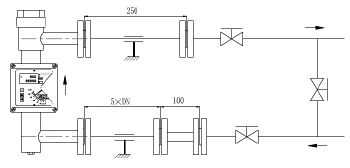

| 水平安裝示意圖 | 側進側出安裝示意圖 |
 |  |
 | |

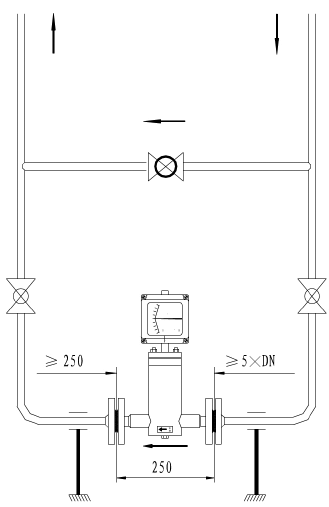

| 底進側出安裝示意圖 |
