MS-B系列一體化渦街流量計
MS-B系列一體化渦街流量計
一.概述
該系列渦街流量計具有結構簡單,無機械可動部件,可靠性強,準確度高、重復性好,流量范圍與溫度范圍大,壓力損失小,檢定周期長等特點。該系列流量計在規定的雷諾數范圍為內不受流體溫度、壓力、粘度及組分的影響,所用檢測壓電元件不接觸流體,適于惡劣環境、不卡、不易結垢,耐高溫、高壓、安全防爆,適用于測量封閉管道的液體、氣體和蒸汽的累計流量和瞬時流量。
MS-B型渦街流量計可廣泛應用與油田、石化、機械、輕工、冶金、醫藥、造紙及城市供水、供熱、供氣等行業,在工業過程控制,能源管理和環境工程等領域中作為流量計和控制儀表。該系列渦街流量計分一體化顯示和遠傳顯示,并可輸出脈沖信號或電流信號與微機聯網。
二.特點
◆輸出信號不受流體的溫度壓力、密度成份等影響,并與流體流速成正比。
◆感測元件不接觸介質,可靠性高
◆無可動部件,結構簡單、牢固
◆測量范圍寬,精度高
◆壓損小,節能顯著
三.測量原理

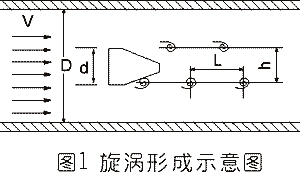

在流體中垂直地插入一根柱狀阻力體時,在其兩側就會交替地產生旋渦,隨著流體向下游方向運動,形成旋渦列,稱為卡曼渦街,見圖1。產生渦街的阻力體稱旋渦發生體。實驗證明,旋渦的頻率與流速成正比,可用下式表示:
式中: f-旋渦頻率 Sr-斯特勞哈爾 d-柱狀體迎流面寬 V-管內平均流速 D-管道內徑 |
實驗證明:當兩列旋渦之間的距離h和同列兩個旋渦之間的距離L滿足公式 L/h=0.281 時非對稱旋渦列就能保持穩定狀態。當流體雷諾數Re在5000-150000之間范圍內時,Sr基本不變,所以d和Sr為定值時旋渦發生體的頻率f與流體的平均流速成正比,即與體積流量Q成正比而與壓力、溫度、密度等參數無關。

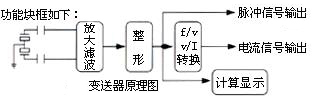

當旋渦在柱體兩側產生時,傳感器受到與流向垂直的交變升力的作用感生信號,升力的變化頻率是旋渦頻率,傳感器將信號送轉換器放大整形后得到與流速成線性比例的脈沖信號直接輸出或將其轉換成4~20mA標準信號輸出,流量Q與頻率f的關系如下式:
式中: Q-瞬時體積流量(升/秒) f-頻率 (Hz) k-儀表常數 (次/升) |
四.主要技術參數
采用標準 | Q/YHC0401-2001 JB/T6807-93 | |
測量介質 | 氣體、液體、蒸汽 | |
口徑規格 | 法蘭卡裝式 | 15,25,30,40,50,65,80,100 |
法蘭連接式 | 125,150,200 | |
插入式口徑規格 | 200~2000 | |
流量范圍 | 正常測量流速范圍 | 液體:0.5~7m/s,氣體:5~50m/s |
正常測量流量范圍 | 液體、氣體流量測量范圍見表1;蒸汽流量范圍見表2;插入式流量范圍見表3 | |
量 程 | 參考表1、表2、表3 | |
精 度 | 法蘭卡裝式、法蘭式為1級、1.5 | |
插入式為2.5級 | ||
環境溫度 | -25℃~+55℃ | |
介質溫度 | 常溫:-20℃~+100℃,高溫:-20℃~+150℃或-20℃~+250℃ | |
電 源 | DC 24V±10%;DC 12V±10%;3.6V 7.5Ah | |
工作壓力 | DN 25~50: 2.5MPa、4.0MPa | |
DN 80~200: 1.6MPa、2.5MPa | ||
插入式: 1.6MPa | ||
防護等級 | IP65 | |
防爆等級 | 本安型 iaIIcT1-T5 | |
輸出信號 | 電壓脈沖 | 高電平8~10V,低電平0.7~1.3V (防暴型:高電平4~5) |
脈沖占空比約50%,傳輸距離為100米 | ||
標準電流 | 4 ~ 20mA,負載電阻小于600Ω(電源24V),傳輸距離為3000米 | |
信號線接口 | 內螺紋 M20×1.5 | |
材 質 | 表體: 1Cr18Ni9Ti,轉換器外殼:鋁合金 | |
直管段長度 | 參考表4 |
●液體、工礦氣體流量范圍(表1)
通徑mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
液體m3/h | 0.3~4 | 0.5~5.6 | 1.2~13 | 1.5~18 | 2.25~30 | 4~50 | 5.9~84 |
氣體m3/h | 5~30 | 5.5~56 | 10.2~80 | 15~150 | 22~220 | 35~350 | 60~600 |
通徑mm | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
液體m3/h | 9~120 | 14~200 | 22~280 | 38~400 | 65~700 | 120~12400 | 180~1800 |
氣體m3/h | 90~900 | 140~1400 | 220~2200 | 300~3000 | 550~5500 | 1100~11000 | 1500~15000 |
●插入式渦街流量計流量范圍(表2)
通徑mm | 液體m3/h | 氣體m3/h | 通徑mm | 液體m3/h | 氣體m3/h |
200 | 55~570 | 560~4530 | 900 | 1145~11450 | 11450~91605 |
250 | 88~885 | 880~7070 | 1000 | 1410~14140 | 14135~113095 |
300 | 125~1275 | 125~1275 | 1100 | 1710~17110 | 17100~136840 |
350 | 170~1735 | 1730~13860 | 1200 | 2035~20360 | 20235~162850 |
400 | 225~2265 | 2260~18100 | 1300 | 2385~23895 | 23890~191125 |
450 | 286~2670 | 2860~22905 | 1400 | 2770~27710 | 27705~221160 |
500 | 350~3540 | 3530~28275 | 1500 | 3170~31800 | 31700~254455 |
600 | 505~5090 | 5080~40715 | 1600 | 3610~36200 | 36105~289510 |
700 | 690~6930 | 6925~55420 | 1800 | 4580~45850 | 45750~366410 |
800 | 900~9050 | 9045~72380 | 2000 | 5650~5655 | 56545~452365 |
●飽和蒸汽流量范圍(表3)
通徑 | 25mm | 40mm | 50mm | 80mm | 100mm | 150mm | 200mm | 溫度 ℃ | 密度kg/m3 | |||||||
壓力 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | 最小 | 最大 | ||
0.1 | 20 | 101 | 36 | 229 | 59 | 358 | 129 | 917 | 220 | 1.43 | 479 | 3.22 | 840 | 5.73 | 120.1 | 1.126 |
0.2 | 21 | 136 | 47 | 333 | 77 | 520 | 168 | 1.33 | 288 | 2.08 | 628 | 4.68 | 1.10 | 8.34 | 133.3 | 1.638 |
0.3 | 24 | 151 | 56 | 436 | 92 | 680 | 201 | 1.74 | 345 | 2.78 | 750 | 6.13 | 1.32 | 11.0 | 143.2 | 2.140 |
0.4 | 27 | 186 | 65 | 536 | 105 | 836 | 231 | 2.14 | 396 | 3.39 | 862 | 7.54 | 1.51 | 13.6 | 151.4 | 2.635 |
0.5 | 30 | 248 | 72 | 636 | 118 | 994 | 259 | 2.55 | 444 | 3.98 | 966 | 8.95 | 1.70 | 15.9 | 158.3 | 3.127 |
0.6 | 34 | 256 | 80 | 733 | 130 | 1.15 | 285 | 2.94 | 489 | 4.66 | 1.07 | 10.3 | 1.87 | 18.6 | 164.4 | 3.615 |
0.7 | 37 | 325 | 87 | 833 | 142 | 1.30 | 310 | 3.34 | 531 | 5.22 | 1.16 | 11.7 | 2.03 | 20.9 | 169.8 | 4.099 |
0.8 | 39 | 325 | 93 | 931 | 152 | 1.45 | 334 | 3.73 | 572 | 5.91 | 1.25 | 13.1 | 2.19 | 23.6 | 174.7 | 4.581 |
0.9 | 42 | 394 | 100 | 1.03 | 163 | 1.61 | 357 | 4.12 | 612 | 6.44 | 1.34 | 14.5 | 2.34 | 25.8 | 179.2 | 5.064 |
1.0 | 45 | 441 | 106 | 1.13 | 173 | 1.76 | 379 | 4.51 | 650 | 7.16 | 1.42 | 15.8 | 2.49 | 28.6 | 183.3 | 5.553 |
1.1 | 47 | 479 | 112 | 1.23 | 183 | 1.92 | 401 | 4.91 | 687 | 7.67 | 1.50 | 17.3 | 2.63 | 30.7 | 187.2 | 6.033 |
1.2 | 50 | 463 | 118 | 1.32 | 193 | 2.05 | 422 | 5.29 | 723 | 8.4 | 1.58 | 18.5 | 2.76 | 33.6 | 190.8 | 6.509 |
1.3 | 52 | 555 | 123 | 1.42 | 202 | 2.22 | 422 | 5.68 | 757 | 8.88 | 1.65 | 20.0 | 2.89 | 35.5 | 194.2 | 6.980 |
1.4 | 54 | 593 | 129 | 1.51 | 211 | 2.37 | 461 | 6.07 | 792 | 9.49 | 1.73 | 21.3 | 3.02 | 37.6 | 197.5 | 7.456 |
1.5 | 57 | 630 | 135 | 1.60 | 219 | 2.52 | 481 | 6.47 | 825 | 10.3 | 1.80 | 22.6 | 3.15 | 41.4 | 200.5 | 7.934 |
1.6 | 59 | 669 | 140 | 1.71 | 229 | 2.68 | 501 | 6.86 | 858 | 10.7 | 1.87 | 24.1 | 3.28 | 42.9 | 203.5 | 8.419 |
1.7 | 61 | 707 | 146 | 1.81 | 237 | 2.83 | 519 | 7.24 | 890 | 11.3 | 1.94 | 25.9 | 3.40 | 45.3 | 206.2 | 8.897 |
1.8 | 63 | 746 | 151 | 1.91 | 246 | 2.98 | 538 | 7.64 | 922 | 11.9 | 2.01 | 26.9 | 3.53 | 47.8 | 208.9 | 9.388 |
1.9 | 66 | 784 | 155 | 2.01 | 254 | 3.14 | 556 | 8.03 | 954 | 12.6 | 2.08 | 28.3 | 3.65 | 50.0 | 211.5 | 9.868 |
2.0 | 68 | 822 | 161 | 2.10 | 262 | 3.27 | 574 | 8.43 | 985 | 13.2 | 2.15 | 29.6 | 3.76 | 53.5 | 213.9 | 10.35 |
3.0 | 87 | 1.21 | 207 | 3.10 | 338 | 4.84 | 743 | 12.4 | 1.27 | 19.3 | 2.78 | 43.5 | 4.86 | 77.4 | 234.6 | 15.21 |
4.0 | 106 | 1.61 | 251 | 4.11 | 409 | 6.43 | 898 | 16.5 | 1.53 | 25.7 | 2.35 | 57.8 | 5.87 | 102.8 | 250.7 | 20.21 |
4.3 | 111 | 1.73 | 264 | 4.43 | 429 | 6.91 | 942 | 17.7 | 1.61 | 27.7 | 3.52 | 62.2 | 6.17 | 110.6 | 254.9 | 21.74 |
上表中加粗數據單位為t/h;其余數據單位為kg/h
●流量計前后直管段長度要求(表4)
①法蘭及法蘭卡裝式
上下游管道情況 | 上游 | 下游 |
收縮管 | 15D | 5D |
擴大管 | 35D | 5D |
一個90度彎頭 | 20D | 5D |
二個同平面90度彎頭 | 25D | 5D |
二個不同平面90度彎頭 | 40D | 5D |
全開閥門 | 15D | 5D |
半開閥門 | 40D | 5D |
②插入式
上游阻力件型式 | 用于平均流速點 | 用于最大流速點 | 有整流器 | 下流 |
90度彎頭或T型接頭 | 50D | 25D | 15D | 5D |
同一平面內幾個90度彎頭 | 50D | 25D | 15D | 5D |
不同平面內幾個90度彎頭 | 80D | 50D | 20D | 5D |
收 縮 管 | 30D | 10D | 10D | 5D |
擴 大 管 | 55D | 25D | 20D | 5D |
全開蝶閥 | 45D | 25D | 20D | 5D |
全開旋塞閥 | 35D | 15D | 10D | 5D |

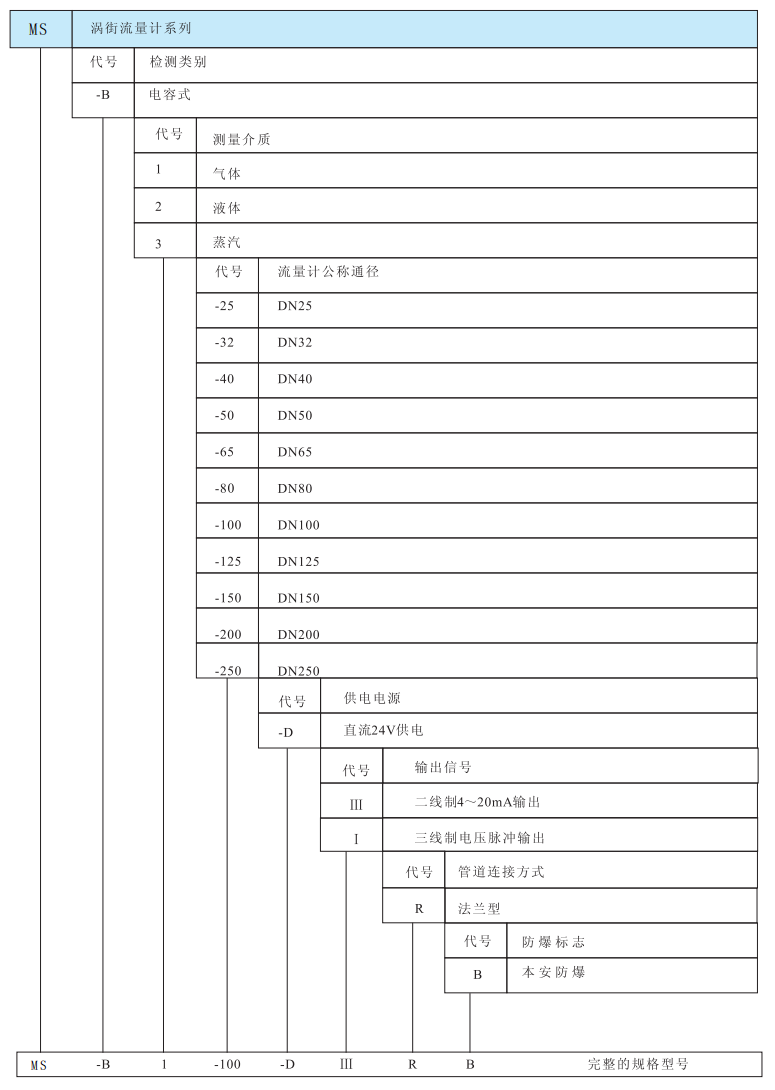

五.型號命名
六.訂貨須知
必須提供測量介質,介質溫度、壓力,管道尺寸。測量蒸汽時,是否要帶溫度補償。
