一、應用
膜片壓力表適用于測量具有一定性、非凝固或非結晶的各種流體介質的低壓或負壓。其耐腐蝕性取決于膜片材料。
二、原理
儀表由測量系統、傳動指示機構和外殼等組成。其作用原理是基于彈性元件變形。在被測介質的壓力作用下,迫使膜片產生相應的彈性變形—位移,借助連桿組經傳動機構的傳動并予放大,由固定齒輪上的指針逐漸將被測值在刻度盤上指示出來。?
三、主要技術參數
儀表外徑∶100、150
精度∶2.5%?
使用環境溫度∶-40~70℃;相對濕度不大于90%
溫度影響∶使用溫度偏離20±5℃時,其溫度附和誤?差不大于0.04%/℃?
工作位置∶重直安裝
外殼防護等級∶IP65

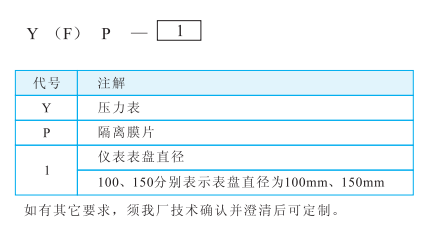

四、型號表示

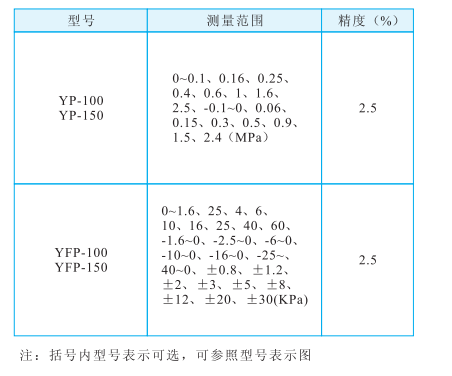

五、測量范圍、精度等級

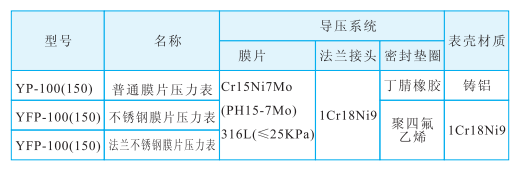

六、導壓系統及外殼主要零件的材質

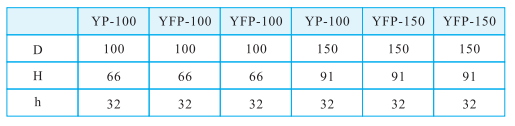

七、外形尺寸

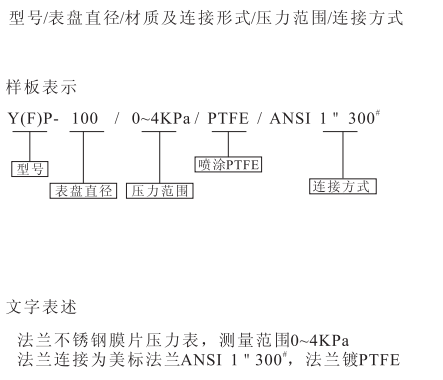

八、訂貨須知
九、安全警告
為安全起見,請選擇正確型號的產品,如若產品的選擇或使用不當,將可能會導致財產的損失或人身的傷害,系統的設計者及用戶應當完全負責選擇正確的產品和按照正確的方法使用產品。?
