一、應用
不銹鋼膜盒壓力表應用于鍋爐通風和氣體介質的微壓和負壓。普通膜盒壓力表適用于測量對銅合金不起腐蝕作用,無爆炸危險的微壓和負壓。本儀表可以就地安裝并現場指示。?
二、原理
儀表由測量系統、傳動指示機構和外殼等組成。儀表的工作原理基于波紋膜盒在被測介質的壓力作用下,其自由端產生相應的彈簧變形,再經撥桿—齒輪傳動機構的傳動并予放大,由固定于齒輪軸上的指針逐將被測值在度盤上指示出來。
三、主要技術參數
儀表外徑∶60、75、100、150
精度∶2.5% 1.6%?
使用環境條件∶-25~55℃,相對溫度不大于80%
溫度影響∶使用溫度偏離20±5℃時,其溫度附加?誤差不大于0.4%/10℃。
抗工作振動∶V·H·3級?

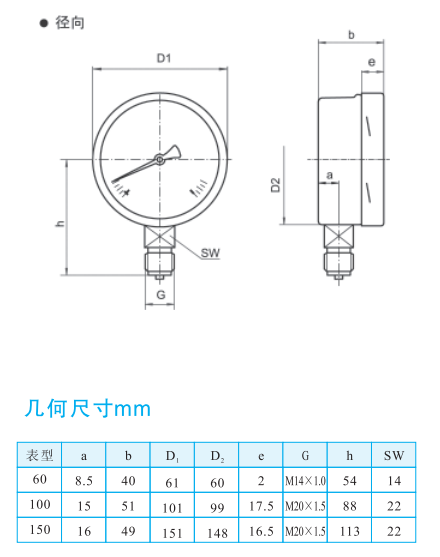

四、外形尺寸

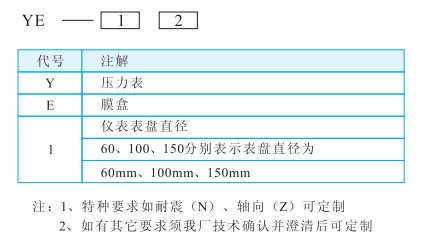

五、型號表示

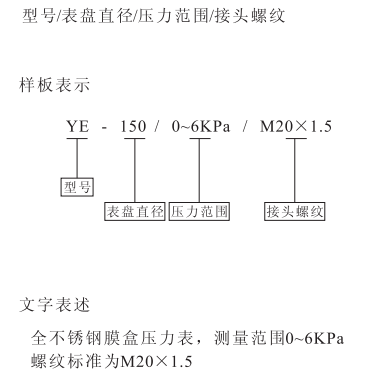

六、訂貨須知

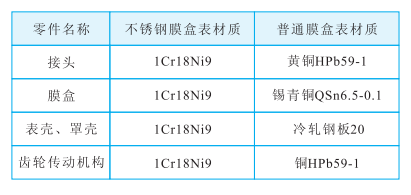

七、導(測)壓系統及外殼等主要零件的材質

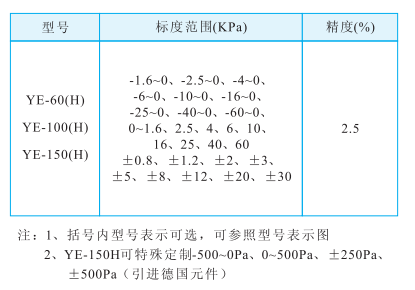

八、標度范圍、精確度等級
九、安全警告
為安全起見,請選擇正確型號的產品,如若產品的選擇或使用不當,將可能會導致財產的損失或人身的傷害,系統的設計者及用戶應當完全負責選擇正確的產品和按照正確的方法使用產品。?
