YXC系列磁助電接點壓力表

一、應用

      磁助電接點壓力表廣泛應用于石油、化工、冶金、電站等工業部門或機電設備配套中測量無爆炸危險的各種流體介質的壓力，儀表經與相應的電氣器件配套使用，可對被測壓力系統實現自動控制和發信（報警）的目的。?

二、原理

      儀表由測量系統、指示裝置、磁動電接點裝置、外殼、調整裝置和接線盒等組成。其工作原理是基于測量系統中的彈簧管在被測介質的壓力作用下，迫使彈簧管之末端產生相應的彈性形變—位移，借助拉桿經齒輪傳動并予放大，由固定于齒輪軸上的指示指針逐將被測值在度盤上指示出來。同時，當其與設定指針上的觸頭相接觸的瞬時，致使控制系統中的電路得以斷開或接通，以達到自動控制和發信報警的目的。?

三、主要技術參數

      儀表外徑∶100、150

      指示精度∶1.6%

      設定精度∶4%

      接點數量∶2?

      最大工作電壓∶AC380V或DC220V

      最大電流∶1A

      觸頭功率∶30VA?

      連接螺紋∶M20×1.5或約定的特殊要求

      玻璃∶安全防爆玻璃、普通玻璃

      刻度盤∶白底黑字

      防護等級∶IP65?

      與隔離體的配接：以上各類的儀表均可與本廠生產的使用不同材料膜片的隔離體配接，組成隔膜式電接點壓力表，使用于測量多種腐蝕性較強及粘度大易結晶介質的壓力。

      溫度影響：使用溫度偏離20±5℃時，其設定誤差變化不大于0.6%/10℃

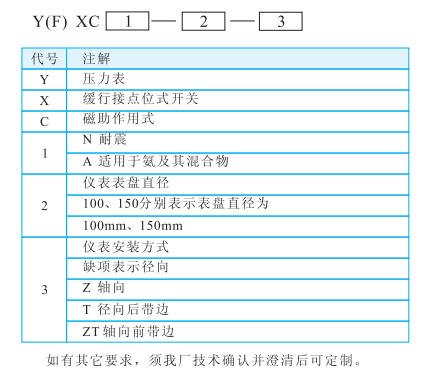

四、型號表示

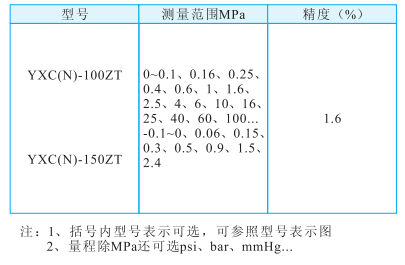

五、測量范圍

六、安全警告

       為安全起見，請選擇正確型號的產品，如若產品的選擇或使用不當，將可能會導致財產的損失或人身的傷害，系統的設計者及用戶應當完全負責選擇正確的產品和按照正確的方法使用產品。?
