YTP系列隔膜壓力表

一、應用

       隔膜壓力表主要應用于石油化工、制堿、化纖、制藥、食品等工藝流程中，它是由通用型壓力表與連接體和隔膜隔離器組成。在測量介質是強腐蝕、高溫、高粘度、易結晶、易凝固、有固體浮游物的情況下使用。

二、原理

       當測量介質的壓力P作用于隔膜，則隔膜產生變形，壓縮壓力儀表測壓系統的密封液，使其形成P-△P 的壓力。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。

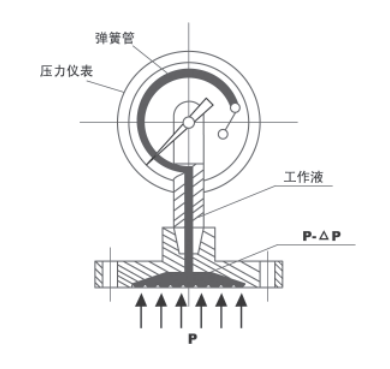

三、工作原理示意圖

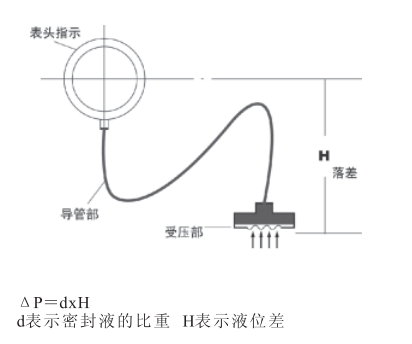

四、隔膜表液位差

      尤其對于帶軟連接管的隔膜壓力表，由于受壓部與通用型壓力表安裝位置不筒，會產生如卞圖所宗的液位差的影響量△P。

五、法蘭的選擇

      現根據GB（中國）、HGJ（化工部）、DIN（德國）、JIS（日本）、ANSI（美國）等法蘭標準以及國內實際使用情況編制成常用的法蘭系列標準，供用戶選用。特殊規格可定制。

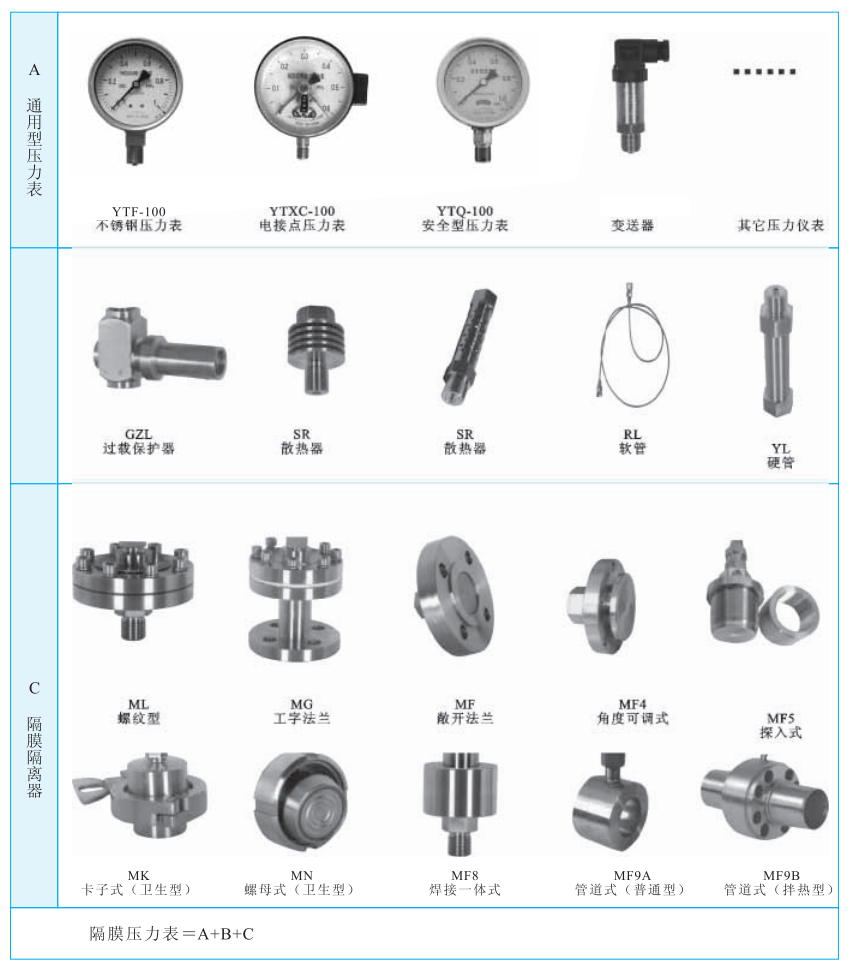

六、隔膜式壓力表構成示意圖

?

                                                  注∶如有其它要求，友向我廠技術確認并澄清后可定制。?

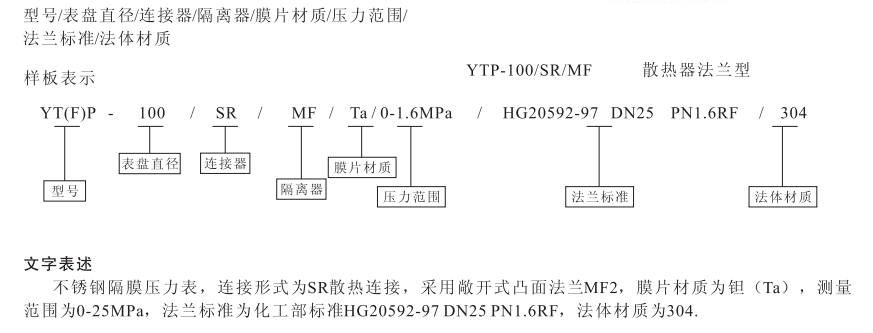

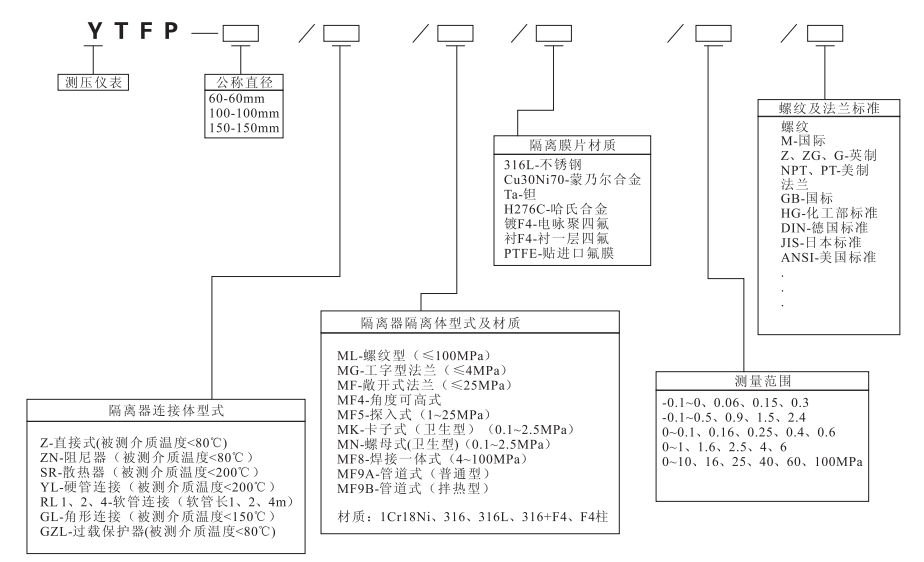

七、型號表示

八、隔膜表的溫度影響

       隔膜壓力表其溫度的影響量與密封液膨脹系數隔膜剛度及受壓部位的溫度有關。儀表在使用溫度偏離20±℃時，受溫度影響的示值最大變化率剛性不大于0.1%℃，柔性（遠接式）不大于0.1±0.025L%℃（L-傳壓導管長度m）隔膜式壓力表在制做時應注意根據不同的使用環境，選擇相適應的密封工作液。

九、密封液的選擇

       為保證隔膜表使用可靠性和安全性，應根據不同用途選擇合適的密封液。

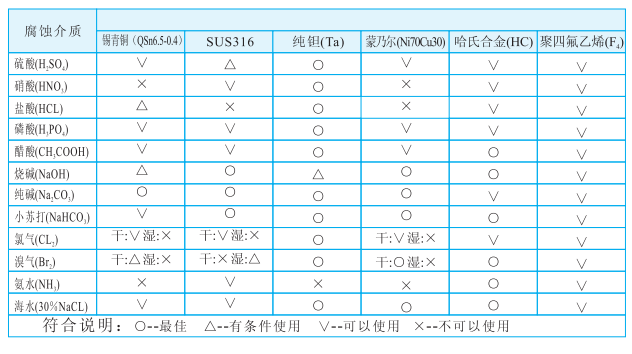

十、隔膜膜片部分耐腐材質的選擇

十一、訂貨須知

十二、安全警告

         為安全起見，請選擇正確型號的產品，如若產品的選擇或使用不當，將可能會導致財產的損失或人身的傷害，系統的設計者及用戶應當完全負責選擇正確的產品和按照正確的方法使用產品。
