MS7045現場電源配電信號輸入隔離器(一入三出)

添加時間: 2020-07-17 20:44:13
  • 電 話:0550-7150168
  • 郵 箱:664688125@qq.com
介紹:

MS7045現場電源信號輸入隔離器(一入三出)


一、特性
      ● 將二線制變送器4~20mA信號輸入隔離轉換。
      ● 給變送器提供驅動電壓   16.5~28V。
      ● 信號傳送隔離輸出 4~20mA 或 1~5V   信號輸出,或其它所需的直流信號。
      ● 模塊化表芯設計,無需零點和滿度調節。
      ● 帶有工作電源指示燈。
      ● 單通道,一路輸入,隔離分配成三路輸出,輸入回路短路保護。
      ● 即插即拔式接線端子,DIN導軌卡式安裝。
二、描述
      ①M(fèi)S7045現場電源(配電)信號隔離器,是向現場的變送器提供隔離的電源電壓,并將變送器產生的 4~20mA   信號隔離轉換,分配成三路獨立的直流信號輸出至控制系統或其它智能儀表。
         ②本隔離器需要獨立供電,供電電源-輸入回路-輸出回路之間電磁隔離。
三、技術規格

● 產品型號:MS7045
           型號規格(代碼):代碼是指明信號輸入或輸出的量程范圍,用戶訂貨時可自由選定(見選型譜) 。
●   工作電源
    電源接線:獨立的接線端子13-,14+,可帶電拔插
    電源電壓:20~35VDC
           電流損耗:24VDC時,<75mA
           電源指示:得電時LED燈亮;綠色
●   輸入回路
    輸入通道:端子1,2,3  接線(參見端子接線圖)
    變送器信號輸入:4~20mA
           驅動變送器的配電電壓:16.5~28V
           輸入阻抗:內置輸入電阻50Ω
● 輸出回路
             三路通道隔離輸出
    第 一路輸出通道:端子10,11,12   接線(參見端子接線圖)
           第二路輸出通道:端子7,8,9  接線(參見端子接線圖)
           第三路輸出通道:端子4,5,6    接線(參見端子接線圖)
    輸出電流(Io):4~20mA;0~20mA;或指定電流量程
    電流輸出時允許負載:0~550Ω(4~20mA,0~20mA輸出時)
           輸出電壓:1~5V;0~5V;0~10V;或指定電壓量程
             電壓輸出阻抗:內置輸出電阻250Ω
               紋波(Vp-p):<10mV

●性能指標
             標準精度:±0.1%FS
           溫度漂移:±0.015%/℃
           響應時間:≤1s(0 → 90%)
    穩定時間:≤3s
                      電源電壓變動影響:±0.1%(允許電壓范圍)
    負載電阻變化影響:±0.1%/250Ω
    通道隔離:輸入-輸出1-輸出2-輸出3電源之間隔離
              絕緣電阻:≥100MΩ/500VDC(AC)
                隔離能力:1500VAC/1 分鐘50Hz
            抗電磁兼容性:符合IEC61000相關抗電磁標準
●環境參數
     工作溫度:0~+60℃
            儲運溫度:-20~+80℃
            環境濕度:5~+95%RH(無冷凝)
●結構及外形尺寸
     結構:卡裝式模塊化表芯ABS 材質機殼拔插式端子
              外形尺寸:W16×H116×D110(mm),參見外形尺寸圖
     整機重量:約120g

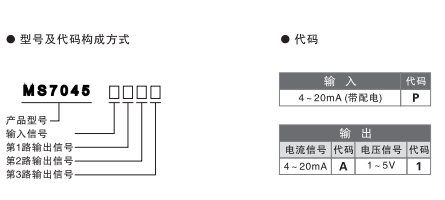

四、型號選擇


  訂貨須知
        1.  參照選型舉例,正確規范書寫訂貨型號代碼。
        2.  若不選擇代碼,則被認同是下列舉例1的訂貨組合方式。
             舉例1  輸入:變送器4~20mA
                        輸出:1路4~20mA;2路4~20mA;3路4~20mA
                        訂貨代碼為:MS7045-P-A-A-A
              舉例2 輸入:變送器4~20mA
                        輸出:1路4~20mA;2路1~5V;3路1~5V
                        訂貨代碼為:MS7045-P-A-1-1
五、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝,以利于儀表內部熱量散發。
     ●  典型應用
       1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
       2.連接至現場的設備:二線制或三線制非智能變送器有源電信號。
       3.連接至控制系統(或其它單元組合儀表):各款 DCS/PLC的AI卡,接收電流或電壓信號。

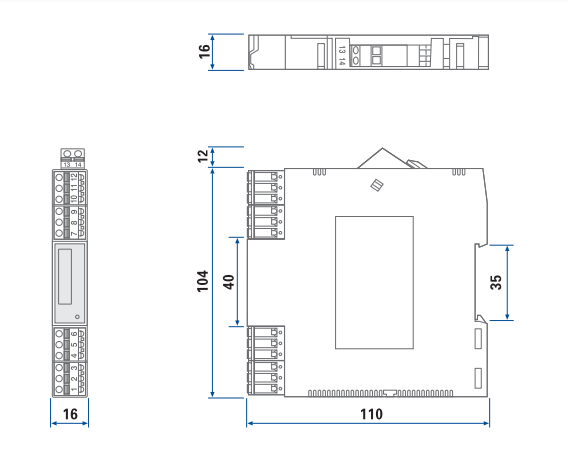

●  外形尺寸
          寬(厚)×  高  ×  深=16×116×110(mm)

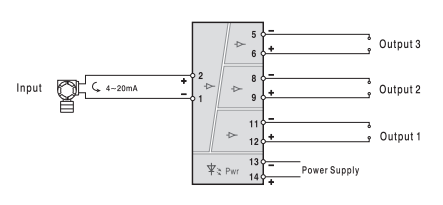

六、端子接線圖
                 ●    端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
