MS7044現場電源配電信號輸入隔離器(二入二出)

添加時間: 2020-07-17 20:37:05
  • 電 話:0550-7150168
  • 郵 箱:664688125@qq.com
介紹:

MS7044現場電源信號輸入隔離器(二入二出)


一、特性
      ● 給變送器提供驅動電壓16.5~28V。
      ● 將變送器4~20mA信號隔離傳送。
      ●    可選擇4~20mA或1~5V信號輸出,或其它所需的直流信號。
      ● 模塊化表芯設計,無需零點和滿度調節。
      ● 帶有工作電源指示燈。
      ● 雙通道,兩路隔離輸入兩路隔離輸出,輸入回路短路保護。
      ● 即插即拔式接線端子,DIN導軌卡式安裝。
二、描述
      ①MS7044現場電源(配電)信號隔離器,是以兩路獨立的輸入通道向現場的變送器提供隔離的電源電壓,并將變送器產生的4~20mA信號經本隔離器轉換處理,以兩路獨立通道隔離輸出所需的直流信號至控制系統或其它智能儀表。
         ②本隔離器需要獨立供電,供電電源-輸入回路-輸出回路之間電磁隔離。
三、技術規格

● 產品型號:MS7044
           型號規格(代碼):代碼是指明信號輸入或輸出的量程范圍,用戶訂貨時可自由選定(見選型譜) 。
●   工作電源
                    電源接線:獨立的接線端子13-,14+,可帶電拔插
           電源電壓:20~35VDC
                    電流損耗:24VDC時,<50mA
                    電源指示:得電時LED燈亮:綠色
● 輸入回路
                    兩路通道隔離輸入
                      第 一路輸入通道:端子1,2,3接線(參見端子接線圖)
           第二路輸入通道:端子4,5,6接線(參見端子接線圖)
           變送器信號輸入:4~20mA
           驅動變送器的配電電壓:16.5~28V
                      輸入阻抗:內置輸入電阻50Ω
● 輸出回路
           兩路通道隔離輸出
           第 一路輸出通道:端子10,11,12接線(參見端子接線圖
    第二路輸出通道:端子7,8,9接線(參見端子接線圖)
            輸出電流:4~20mA;0~20mA;或指定電流量程
   電流輸出時允許負載:0~550Ω(4~20mA,0~20mA 輸出時)
   輸出電壓:1~5V;0~5V;0~10V;或指定電壓量程
   電壓輸出阻抗:內置輸出電阻250Ω
   紋波(Vp-p) :<10mV

● 性能指標
    標準精度:±0.1%FS
           溫度漂移:±0.015%/℃
           響應時間:≤1s(0 → 90%)
    穩定時間:≤3s
           電源電壓變動影響:±0.1%(允許電壓范圍)
             負載電阻變化影響:±0.1%/250Ω
    通道隔離:輸入1-輸入2-輸出1-輸出2-電源之間隔離
    絕緣電阻:   ≥100MΩ/500VDC(AC)
    隔離能力:1500VAC/1 分鐘50Hz
           抗電磁兼容性:符合IEC61000相關抗電磁標準
● 環境參數
           工作溫度:0~+60℃
           儲運溫度:-20~+80℃
           環境濕度:5~+95%RH(無冷凝)
● 結構及外形尺寸
           結構:卡裝式模塊化表芯ABS 材質機殼拔插式端子
    外形尺寸:W16×H116×D110(mm),參見外形尺寸圖
    整機重量:約120g

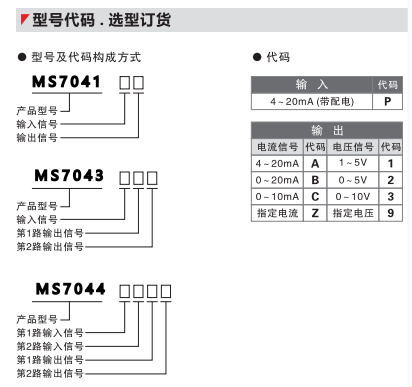

四、型號選擇


  訂貨須知
        1、參照選型舉例,正確規范書寫訂貨型號代碼。
        2、若不選擇代碼,則被認同是下列舉例1的訂貨組合方式。
                舉例1   輸入:1路、2路變送器4~20mA
                              輸出:1路4~20mA;2   路4~20mA
                                 訂貨代碼為:MS7044-P-P-A-A
                 舉例2    輸入:1路、2路變送器4~20mA
                                輸出:1路4~20mA;2路1~5V
                               訂貨代碼為:MS7044-P-P-A-1
五、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝,以利于儀表內部熱量散發。
                 ●  典型應用
                    1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
                    2.連接至現場的設備:二線制或三線制非智能變送器有源電信號。
                    3.連接至控制系統(或其它單元組合儀表):各款 DCS/PLC   的AI卡,接收電流或電壓信號。

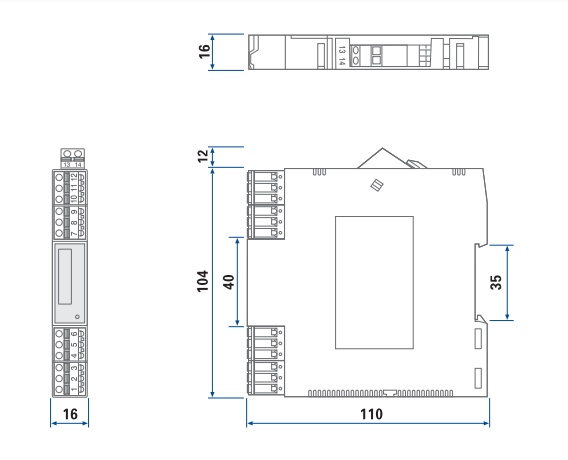

●  外形尺寸
          寬(厚)×  高  ×  深=16×116×110(mm)

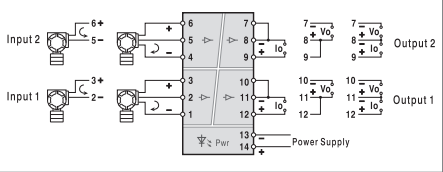

六、端子接線圖
                 ●    端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
