MS7043T隔離配電器（支持一路回路供電一入二出）
介紹：
MS7043T隔離配電器?
?
一、特性
·1入2出
·具備始變送器提供配電的功能
·4-20mA輸入
·第 一路輸出4~20mA （支持輸出回路供電）
·第二路輸出直流電流或電壓信號
二、技術規格
·給處于現場的變送器提供隔離的直流電源，并接受來自變送器的4-20mA電流信號輸入，經過隔離、干擾抑制等處理后，將4-20mA信號分配成兩路信號輸出。第 一路輸出4-20mA，第二路輸出4~20mA或1-5V。? ·直流電源供電方式，儀表的第 一路輸出為回路供電，供電電源—輸入一輸出各通道之間隔離。? ·標準的35mmDIN導軌卡式安裝?？善虏サ慕泳€插頭端子，彈簧壓緊連接。 ●輸 入 輸入信號∶4~20mA 輸入阻抗∶24Ω? 給變送器的配電∶20mA時，≥18V（出廠默認），?若需要更大配電（如≥22V），訂貨時注明 zui大輸入電流∶約24mA ●輸出? 第 一路輸出 輸出電流∶4～20mA 輸出回路供電電壓（Ue）∶12-35V 電壓降（Ud）∶3V? 輸出負載電阻（RL）∶計算式 RL≤（Ue-Ud）÷0.02 （注明∶輸出回路供電電壓的選擇應根據負載大小確定，過離電壓且負載很小時，將會加重隔離器的發熱狀況。） |
第二路輸出? 輸出電流∶4-20mA;0-20mA;或指定電流量程 輸出電壓∶1~5V;0~5V;其它指定電壓 負載電阻∶4-20mA輸出時，≤550Q（出廠默認）? 1-5V輸出時，≥100KΩ電壓 輸出負載∶1（0）~5V輸出時，≥10KQ 輸出紋波∶<10mVp-p ● 供電電源? 供電電壓范圍∶20~30VDC 額定供電電壓∶24VDC 電流消耗（24VDC供電時）∶<60mA ●綜合參數 標準精度∶±0.1% 溫度漂移∶±0.015%/℃ 響應時間∶< 10ms? 隔離能力∶輸入-輸出-電源之間2.5KV，1min.50Hz 絕緣電阻∶輸入-輸出-電源之間 ≥100MQ/500VDC 工作環境溫度∶-20-＋60℃ 儲存環境溫度∶-40~＋80℃? 機殼材質/防護等級∶PC（聚碳酸脂）材料/IP20 外形尺寸∶16×116×110（mm）? |

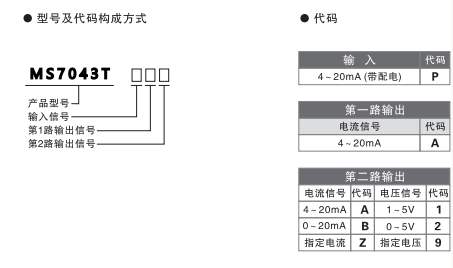

三、型號選擇
四、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備：二線制或三線制非智能變送器有源電信號。
3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC的AI卡，接收電流或電壓信號。
● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）

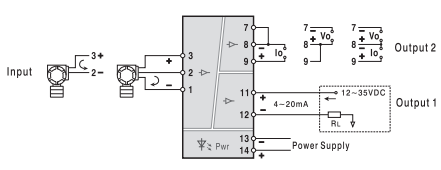

六、端子接線圖
● 端子接線：拔插式接線端子，通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
