MS7317B熱電偶輸入隔離報警設定器
?
一、特性
?
二、技術規格
·適用于熱電偶信號輸入,經過隔離,輸出標準的直流信號。并且,以繼電器輸出方式提供一組(或兩組)報警信號。 ?·該信號報警設定器是集信號報警、信號變送、隔離功能一體的多功能接口儀表。? ·可以通過報警設定器前面板上的USB接口連接計算機。通過軟件組態設定報警值。報警方式可設定,如高/低報警,常開/常閉。本報警設定器出廠默認設置為繼電器觸點常開。報警時繼電器觸點吸合,儀表面板上的報警指示燈亮。正常時觸點斷開,儀表面板上的報警指示燈不亮。? ·直流電源供電方式,供電電源-輸入-輸出以及各通道之間隔離。 ·采用標準的35mmDIN導軌卡式安裝??砂尾宓慕泳€插頭端子,彈簧片式壓緊連接。? ●輸入? 熱電偶∶K;E;S;B;R;T;N;W;J等? 溫度量程范圍∶根據連接的傳感器類型(參見量程表) ●輸出? 輸出信號∶4~20mA.,1~5V? 負載電阻∶4-20mA 輸出時,≤550Ω(出廠默認) 1-5V輸出時,≥100KΩ 輸出紋波∶<10mV p-p ●報警輸出 兩組繼電器觸點輸出 繼電器觸點容量∶24VDC.2A 負載類型∶電阻性負載 響應時間∶≤10ms? | 報警點設定∶可以通過軟件設定。 回滯∶量程的1-1.5%?報警指示 (注∶用戶訂貨時無特殊指定要求,輸出報警指示則按以下出廠默認設定),輸出報警時,儀表面板上的指示燈亮∶ A1為報警1,高限報警,≥16mA,報警時,紅燈亮。 A2為報警2,低限報警,≤8mA,報警時,黃燈亮。 ●供電電源? 供電電壓范圍∶20-30VDC 額定供電電壓∶24VDC? 電流消耗(24VDC供電,繼電器觸點吸合)∶<47mA ●綜合參數 ?標準精度∶±0.2%(參見熱電偶類型、量程及測量誤差表) 冷端溫度誤差∶±1℃ 冷端溫度補償范圍∶-5~+60℃ 溫度源移∶基本誤差 /10℃ 開機響應時間∶<1s? 隔離能力∶輸入-輸出-電源之間2.5KV.1min.50Hz 絕緣電阻∶輸入-輸出-電源之間≥100MΩ/500VDC 工作環境溫度∶-20~+60℃ 儲存環境溫度∶-40~+80℃ 環境濕度范圍∶5~95%RH(無冷凝 )? 電碰兼容∶符合9/36/EEC,IEC/EN61000相關要求 機殼材質∶PC(聚碳酸脂)+ABS材料防護等級∶IP20 ?外形尺寸∶16×116x110(mm)? |

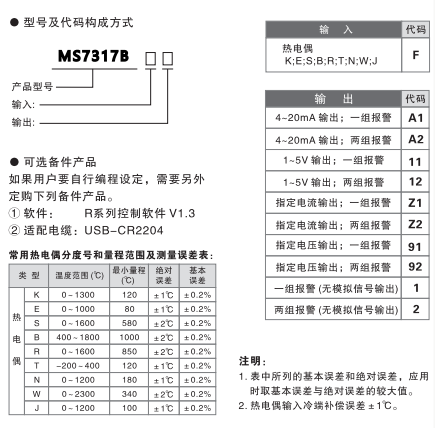

三、型號選擇

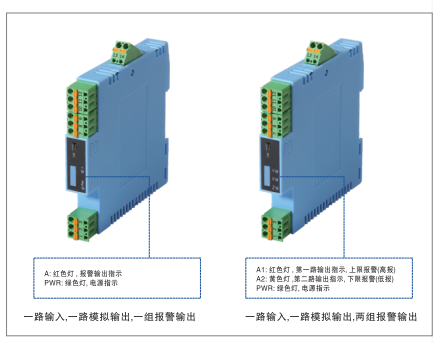

四、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝,以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備:二線制或三線制非智能變送器有源電信號。
3.連接至控制系統(或其它單元組合儀表):各款 DCS/PLC的AI卡,接收電流或電壓信號。
● 外形尺寸
寬(厚)× 高 × 深=16×116×110(mm)

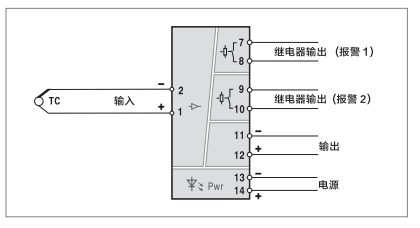

五、端子接線圖
● 端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
