MS7316B直流電壓輸入隔離報警設定器
?
一、特性
?
二、技術規格
·直流電壓信號輸入,經過隔離傳輸,輸出一路標準的直流信號。并且,以繼電器輸出方式提供報警信號。 ·?可以通過報警設定器前面板上的USB接口連接計算機。通過軟件組態設定報警值。報警方式可設定,如高/低報警,常開/常閉。本報警設定器出廠默認設置為繼電器觸點常開。報警時繼電器觸點吸合,儀表面板上的報警指示燈亮。正常時觸點斷開,儀表面板上的報警指示燈不亮。 ?·本報警設定器出廠前或已按用戶訂貨時的要求進行了設定。并已調整為運行就緒狀態,可直接投入現場使用。 ?·直流電源供電方式,供電電源-輸入-輸出以及各通道之間隔離。 ·采用標準的35mmDIN導軌卡式安裝??砂尾宓慕泳€插頭端子,彈簧壓緊連接。 ?● 輸入? 輸入電壓∶1~5V;0~5V;0~10V;或其它指定電壓 (以訂貨時選定的為準,詳見產品標簽或機殼上印制的數據) 輸入阻抗∶≥500KΩ ●輸出 ?輸出信號∶4~20mA.1-5V? 負載電阻∶4-20mA 輸出時,≤550Q(出廠默認) 1-5V輸出時,≥100KΩ 輸出紋波∶<10mV p-p | ●報警輸出 一組繼電器觸點輸出 觸點容量∶24VDC,2A 負載類型∶電阻性負載 響應時間∶≤10ms 報警點設定∶可以通過軟件設定。 回滯∶量程的1~1.5%? 報警指示(注∶用戶訂貨時無特殊指定要求,輸出報警指示則按以下出廠默認設定),輸出報警時,儀表面板上的指示燈亮∶ A1為報警1,高限報警,≥16mA,報警時,紅燈亮。 A2為報警2,低限報警,≤8mA,報警時,黃燈亮。 ●供電電源? 供電電壓范圍∶20~30VDC 額定供電電壓∶24VDC? 電流消耗(24VDC供電,繼電器觸點吸合)∶<40mA ● 綜合參數 標準精度∶±0.1% 溫度漂移∶±0.015%/℃? 隔離能力∶輸入-輸出-電源之間2.5KV,1min,50Hz 絕緣電阻∶輸入-輸出-電源之間 ≥100MΩ/500VDC 工作環境溫度∶-20~+60℃ 儲存環境溫度∶-40~+80℃ 環境濕度范圍∶5~95%RH(無冷凝 ) ?電磁兼容∶符合89/336/EEC.IEC/EN61000相關要求 機殼材質/防護等級∶PC(聚碳酸脂)+ABS材料/IP20 外形尺寸∶16×116×110(mm)? |

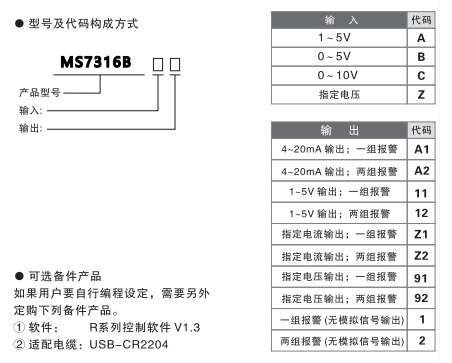

三、型號選擇
四、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝,以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備:二線制或三線制非智能變送器有源電信號。
3.連接至控制系統(或其它單元組合儀表):各款 DCS/PLC的AI卡,接收電流或電壓信號。
● 外形尺寸
寬(厚)× 高 × 深=16×116×110(mm)

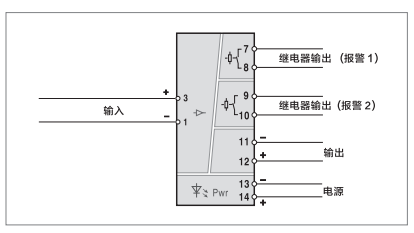

五、端子接線圖
● 端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
