MS7318B熱電阻輸入隔離報警設定器
?
一、特性
?
二、技術規格
·適用于熱電阻溫度信號輸入,經過隔離,輸出標準的直流信號。并且,以繼電器輸出方式提供一組(或兩組)報警信號。 ?·該信號報警設定器是集信號報警、信號變送、隔離功能一體的多功能接口儀表。 ·?報警設定器的前面板上設置有USB接口。可以使用USB-CR2204 適配電纜連接到計算機。通過軟件組態設定輸入熱電阻類型(分度號)和量程范圍以及報警值。有兩組繼電器觸點輸出的報警設定器,可以設定上限報警(高報)和下限報警(低報)方式、常開或常閉方式。 ·直流電源供電方式,供電電源-輸入-輸出以及各通道之間隔離。 ·采用標準的35mmDIN導軌卡式安裝。可拔插的接線插頭端子,彈簧片式壓緊連接。? ●輸入 ?輸入∶Pt100、Cu50等熱電阻 允許導線電阻∶每條導線≤10Ω ●輸出? 輸出信號∶4~20mA,1~5V? 負載電阻∶4~20mA輸出時,≤550Ω(出廠默認) 1-5V輸出時,≥100KΩ 輸出紋波∶<10mVp-p ● 報警輸出 兩組繼電器觸點輸出 繼電器觸點容量∶24VDC.2A 負載類型∶電阻性負載 | 響應時間∶≤10ms 報警點設定∶可以通過軟件設定。 回滯∶量程的1~1.5%? 報警指示(注∶用戶訂貨時無特殊指定要求,輸出報警指示則按以下出廠默認設定),輸出報警時,儀表面板上的指示燈亮∶ A1為報警1.高限報警,≥16mA,報警時紅燈亮。 A2為報警2,低限報警,≤8mA,報警時,黃燈亮。 ●供電電源 ?供電電壓范圍∶20~30VDC 額定供電電壓∶24VDC? 電流消耗(24VDC供電,繼電器觸點吸合);<47mA ●綜合參數 標準精度∶±0.1% 溫度漂移∶基本誤差 /10℃ 開機響應時間∶< 1s? 隔離能力∶輸入-輸出-電源之間2.5KV,1min,50Hz 絕緣電阻∶輸入-輸出-電源之間 ≥100MΩ/500VDC 工作環境溫度∶-20~+60℃ 儲存環境溫度∶-40~+80℃ 環境濕度范圍∶5~95%RH(無冷凝)? 電磁兼容∶符合89/336/EEC,IEC/EN61000相關要求 機殼材質∶PC(聚碳酸脂)+ABS材料防護等級∶IP20? 外形尺寸∶16x116x110(mm)? |

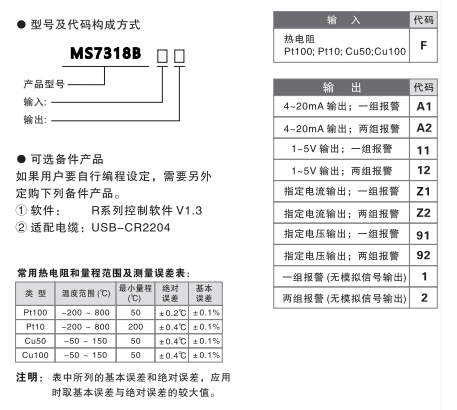

三、型號選擇

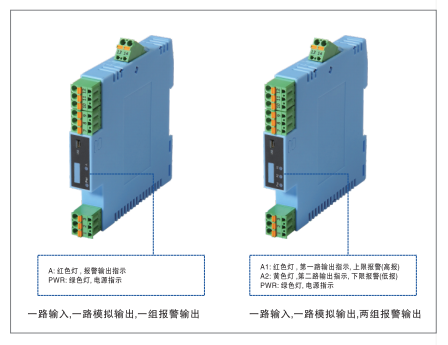

四、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝,以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備:二線制或三線制非智能變送器有源電信號。
3.連接至控制系統(或其它單元組合儀表):各款 DCS/PLC的AI卡,接收電流或電壓信號。
● 外形尺寸
寬(厚)× 高 × 深=16×116×110(mm)

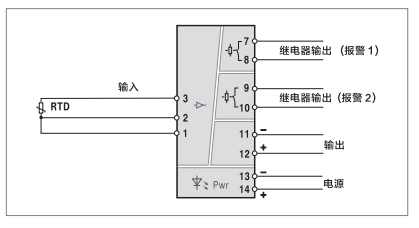

五、端子接線圖
● 端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
