MS7315B直流電流輸入隔離報警設定器
?
一、特性
?
二、技術規格
·直流電流信號輸入,經過隔離傳輸。輸出一路標準的4-20mA 電流信號。并且,以緩電器輸出方式提供一組(或兩組)報警信號。 ·該信號報警設定器是集信號傳輸、隔離、信號輸出報警功能一?體的多功能接口儀表。? ·可以通過報警設定器前面板上的USB接口連接計算機。通過軟件組態設定報警值。報警方式可設定,如高/低報警,常開/常閉。本報警設定器出廠默認設置為繼電器觸點常開。報警時繼電器觸點吸合,儀表面板上的報警指示燈亮。正常時觸點斷開,儀表?面板上的報警指示燈不亮。? ·直流電源供電方式,供電電源-輸入-輸出以及各通道之間隔離。 ·采用標準的35mmDIN導軌卡式安裝??砂尾宓慕泳€插頭端子,彈簧壓緊連接 ?●輸入? 輸入信號∶4~20mA 輸入阻抗∶10Ω 最大輸入電流∶約 24mA ● 輸出 ?輸出信號∶4~20mA,1~5V? 負載電阻∶4~20mA 輸出時,≤550Ω(出廠默認)? 1-5V輸出時,100KΩ 輸出紋渡∶<10mVp-p | ●報警輸出 一組繼電器觸點輸出 觸點容量∶24VDC,2A 負載類型∶電阻性負載 響應時間∶≤10ms? 報警指示∶電流信號≥12mA,繼電器觸點斷開;? 電流信號≤10mA,繼電器觸點閉合,報警指示燈亮。 ●供電電源 ?供電電壓范圍∶20~30VDC 額定供電電壓∶24VDC 電流消耗∶<40mA ● 綜合參數 標準精度∶±0.1% 溫度漂移∶±0.015%/C 響應時間∶≤1s? 隔離能力∶輸入-輸出-電源之間2.5KV.1min,50Hz 絕緣電阻∶輸入-輸出-電源之間≥100MΩ/500VDC 工作環境溫度∶-20~+60℃ 儲存環境溫度∶-40-+80℃ 環境濕度范圍∶5~95%RH(無冷凝)? 電磁兼容∶符合89/336/EEC,IEC/EN61000相關要求? 機殼材質∶PC(聚碳酸脂)+ABS材料防護等級∶IP 20? 外形尺寸∶16×116x110(mm)? |

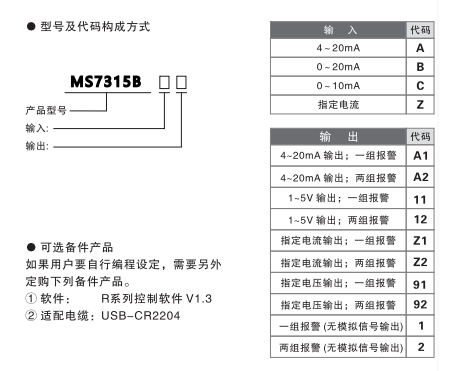

三、型號選擇
四、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝,以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備:二線制或三線制非智能變送器有源電信號。
3.連接至控制系統(或其它單元組合儀表):各款 DCS/PLC的AI卡,接收電流或電壓信號。
● 外形尺寸
寬(厚)× 高 × 深=16×116×110(mm)

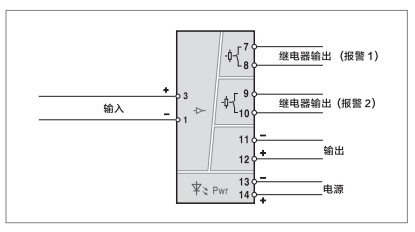

五、端子接線圖
● 端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
