MS6902二線制變送器電流信號配電隔離安全柵(支持HART通過/二入二出)

添加時間: 2020-09-05 15:27:21
介紹:

MS6902二線制變送器電流信號配電隔離安全柵(支持HART通過/二入二出)

一、描述
 ?、?/span>MS6902信號輸入(HART)隔離式安全柵,二線制變送器電流信號配電隔離安全柵對連接到危險現場的二線制智能變送器提供隔離的電源電壓,并將變送器產生的420mA 信號隔離轉換后傳送至安全區控制系統或其它智能儀表。
  ②該產品支持 HART 數字信號雙向通訊。
 ?、?span style="font-family:宋體">該隔離安全柵采用獨立的直流電源供電,供電電源-輸入-輸出之間隔離。

二、特性
  ● 給現場二線制變送器配電
  ● 二線制變送器信號 4~20mA隔離傳輸, 雙路輸入,雙路輸出
  ● 支持HART通訊協議通過
  ● 配合DCS/PLC等控制系統或其它單元組合儀表應用。
  ● 連接至控制系統:各款 DCS/PLC AI卡,接收有源 420mA 信號。
  ● 適用于連接的現場設備:二線制智能( HART) 送器。
  ● 設備允許所處危險區域:0區、1區、2區;IIA區、IIB區、IIC區。
  ● 安裝與端子接線:35mm標準DIN導軌卡式安裝;端子接線采用簧片式壓緊連接。
三、技術規格

產品型號:MS6902
型號規格(代碼):
  代碼是指明信號輸入或輸出的量程范圍,用戶訂貨時可自由選定(見選型譜)。
工作電源:
  電源電壓:20~30VDC
  余波Wpp:<5
  電流損耗:約85mA
  電源指示:得電時LED燈亮:綠色
輸入回路(Exia IIC危險區):
  輸入信號:變送器直流電流信號 420mA;HART 數字信號
  輸入阻抗: 100Ω
  給變送器的配電電壓:≥16VDC(供電電源≥22VDC
  最大輸入電流限制:約 24mA
輸出回路(安全區):
  輸出信號:420mAHART 數字信號
  輸出回路供電電壓(Ue):1235V
  輸出紋波: < 10mVp-p
性能指標:
  標準精度:±0.1%FS
  溫度漂移:±0.015%/℃
  響應時間:< 1s10→ 90%

  穩定時間:≤3s
  電源電壓變動影響:±0.1%(允許電壓范圍)
  負載電阻變化影響:±0.1%/250Ω
  通道隔離:輸入-輸出-電源之間隔離
  絕緣電阻:≥100MΩ/500V DCAC
  隔離能力:2500VAC/1 分鐘50Hz
  安全區與危險區之間間隔離電壓:250VAC
  抗電磁兼容性:符合IEC61000相關抗電磁標準
環境參數
  工作溫度:0~+60℃
  儲運溫度:-20~+80℃
  環境濕度:5~+95RH(無冷凝)
結構及外形尺寸:
  結構:卡裝式;模塊化表芯;ABS材質機殼;拔插式端子
  外形尺寸:W16×H116×D110(mm);參見外形尺寸圖
  整機重量:約110g
安全防爆認證參數:
  整機滿足:GB3836.1-2000GB3836.42000標準相關要求
  防爆等級標志:[Exia Ga]IIC

大安全電壓(Um):250VAC/DC

(端子2-3,4-5) Uo: 26.2V Io:127mA Po: 0.83W Lo: 1.4mH Co: 0.05μF

(端子1-2) Uo: 7.2V Io:3.7mA Po: 7mW Lo: 2.4mH Co: 4μF



四、型號選擇


五、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝,以利于儀表內部熱量散發。
     ●  典型應用
       1. 適合將現場信號輸入隔離轉換:信號入二出。
       2. 適用于連接至現場的設備:二線制或三線制非智能變送器,有源電流信號。
       3. 現場設備所處區域:0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
       4. 安全柵輸出端連接:可與單元組合儀表及 DCS/PLC等系統配套使用。

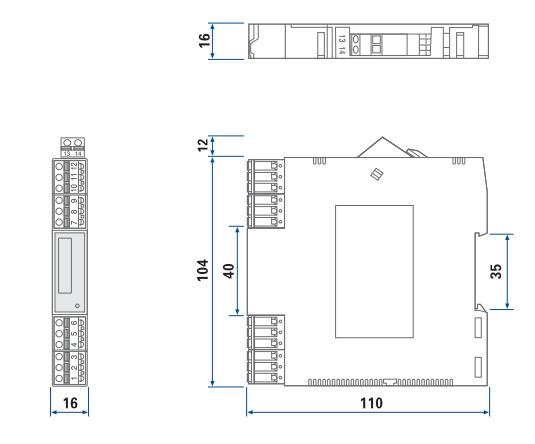

●  外形尺寸
          寬(厚)×    ×  深=16×116×110mm

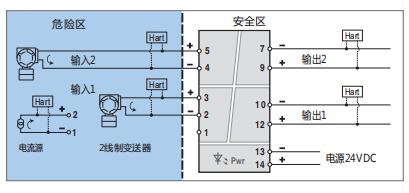

六、端子接線圖
      ●  端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
