MS6903二線制變送器電流信號配電隔離安全柵(支持HART通過/一入二出)

添加時間: 2020-09-05 16:16:59
介紹:

MS6903二線制變送器電流信號配電隔離安全柵(支持HART通過/入二出)

一、描述

1、該隔離安全柵適用于給現場危險區域的變送器提供隔離的直流電源 , 并接受來自該變送器的4~20mA電流信號輸入, 也可以用于接受4~20mA電流源信號輸入經過隔離、干擾抑制等處理后。向安全側的控制系統或其它儀表輸出4~20mA信號。

   2、該產品是一入二出隔離安全柵 , 一路輸入 , 兩路通道隔離輸出。

   3、該產品支持 HART信號通過。

   4、采用獨立的直流電源供電,供電電源-輸入-輸出之間隔離。

   5、標準35mmDIN 導軌卡式安裝。可拔插的接線插頭端子 , 彈簧壓緊連接。

  二、特性
           1、 向二線制智能變送器提供配電電源

   2、 本安輸入

   3、 4~20m隔離傳輸

   4、  一路輸出 4~20mA,支持 HART信號傳輸

   5、 第二路輸出直流電流或電壓信號

  三、技術規格

● 產品型號:MS6903
● 型號規格(代碼):
  代碼是指明信號輸入或輸出的量程范圍,用戶訂貨時可自由選定(見選型譜)。
● 工作電源:
  電源電壓:20~30VDC
  余波Wpp:<5%
  電流損耗:約85mA
  電源指示:得電時LED燈亮:綠色
 輸入(本安)

輸入信號:4~20mA;HART 信號

輸入阻抗:24Ω

給變送器的配電:≥16VDC

最大輸入電流:約 24mA

 輸出

 一路輸出

輸出信號:4~20mA;HART 信號

負載: ≤550Ω(出廠默認)

HART通信時,負載電阻RL:≥250Ω

第二路輸出

輸出信號:4~20mA;1~5V

電流輸出負載:≤550Ω

電壓輸出負載:≥100KΩ

●性能指標:
  標準精度:±0.1%FS
  溫度漂移:±0.015%/℃
  響應時間:< 1s(10→ 90%)

  穩定時間:≤3s
  電源電壓變動影響:±0.1%(允許電壓范圍)
  負載電阻變化影響:±0.1%/250Ω
  通道隔離:輸入-輸出-電源之間隔離
  絕緣電阻:≥100MΩ/500V DC(AC)
  隔離能力:2500VAC/1 分鐘50Hz
  安全區與危險區之間間隔離電壓:250VAC
  抗電磁兼容性:符合IEC61000相關抗電磁標準
●環境參數
  工作溫度:0~+60℃
  儲運溫度:-20~+80℃
  環境濕度:5~+95%RH(無冷凝)
●結構及外形尺寸:
  結構:卡裝式;模塊化表芯;ABS材質機殼;拔插式端子
  外形尺寸:W16×H116×D110(mm);參見外形尺寸圖
  整機重量:約110g
● 安全防爆認證參數:
  整機滿足:GB3836.1-2000和GB3836.4-2000標準相關要求
  防爆等級標志:[Exia Ga]IIC

大安全電壓(Um):250VAC/DC

(端子2-3) Uo: 26.2V Io:127mA Po: 0.83W Lo: 1.4mH Co: 0.05μF

(端子1-2) Uo: 7.2V Io:3.7mA Po: 7mW Lo: 2.4mH Co: 4μF


  四、型號選擇

11.jpg 22.jpg

  五、外形尺寸、安裝圖
          ●  安裝
              1、35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
              2、盡可能垂直安裝,以利于儀表內部熱量散發。
          ●  典型應用
             1. 適合將現場信號輸入隔離轉換:信號入二出。
             2. 適用于連接至現場的設備:二線制或三線制非智能變送器,有源電流信號。
             3. 現場設備所處區域:0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
             4. 安全柵輸出端連接:可與單元組合儀表及 DCS/PLC等系統配套使用。

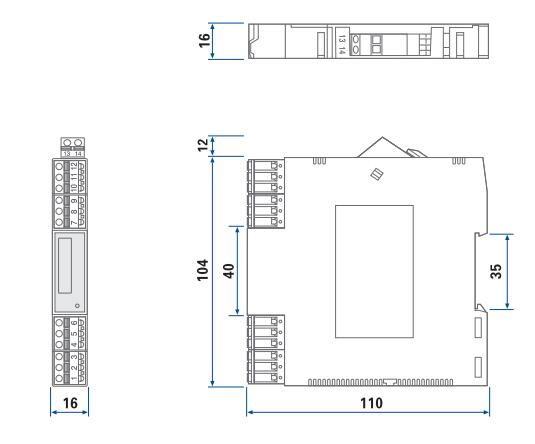

         ●  外形尺寸
              寬(厚)×    ×  深=16×116×110mm

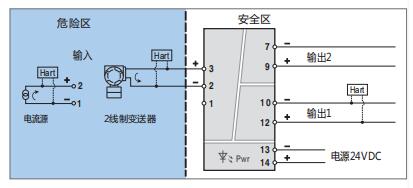

  六、端子接線圖
          ●  端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
