MS6900二線制變送器電流信號配電隔離安全柵(支持HART通過/一入一出)

添加時間: 2020-09-05 15:20:11
介紹:

MS6900二線制變送器電流信號配電隔離安全柵(支持HART通過/一入一出)

一、特性
      ● 接現場二線制智能變送器(同時兼容非智能變送器)
      ● 給變送器提供驅動電壓16.528V。
      ● 將變送器420mA信號隔離傳送。
      ● HART雙向通訊隔離傳輸。
      ● 可選擇420mA15V信號輸出,或其它所需的直流信號。
      ● 模塊化表芯設計,內部采用數字化調校,無需零點和滿度調節電位器,溫度漂移自動補償。
      ● 帶有工作電源指示燈。
      ● 單通道,一路輸入一路輸出,本安輸入回路[Exia]IIC,輸入回路短路保護。
      ● 即插即拔式接線端子,DIN導軌卡式安裝。
二、描述
      ①MS6900信號輸入(HART)隔離式安全柵,對連接到危險現場的二線制智能變送器提供隔離的電源電壓,并將變送器產生的420mA信號經本隔離式安全柵轉換成所需的直流信號輸出至安全區控制系統或其它智能儀表。該產品支持HART數字信號雙向通訊。同時兼容非智能變送器。
      ②本隔離式安全柵需要獨立供電,供電電源-輸入回路-輸出回路之間電磁隔離。
三、技術規格

產品型號:MS6900
型號規格(代碼):
      代碼是指明信號輸入或輸出的量程范圍,用戶訂貨時可自由選定(見選型譜)。
工作電源:
     電源接線:獨立的接線端子13-,14+,可帶電拔插
     電源電壓:20~35VDC
     余波Wpp:<5
     電流損耗:約80mA
     電源指示:得電時LED燈亮:綠色
輸入回路(Exia IIC危險區):
     輸入通道:端子1-,2+接線(參見端子接線圖)
     信號輸入:變送器420mA;HART數字信號
     驅動變送器的配電電壓:16.528V
     輸入阻抗:內置輸入電阻50Ω
● 輸出回路(安全區):
     輸出通道:端子11-,12+接線(參見端子接線圖)
     輸出電流:420mA
     電流輸出時允許負載:0600Ω
     輸出電壓:15V
     電壓輸出阻抗:內置輸出電阻250Ω
● 性能指標:
     標準精度:±0.1%FS
     溫度漂移:±0.015%/℃
     響應時間:≤1s0→ 90%

     穩定時間:≤3s
     電源電壓變動影響:±0.1%(允許電壓范圍)
     負載電阻變化影響:±0.1%/250Ω
     通道隔離:輸入-輸出-電源之間隔離
     絕緣電阻:≥100MΩ/500V DCAC
     隔離能力:1500VAC/1 分鐘50Hz
     安全區與危險區
     之間間隔離電壓:250VAC
     抗電磁兼容性:符合IEC61000相關抗電磁標準
● 環境參數
     工作溫度:0~+60℃
     儲運溫度:-20~+80℃
     環境濕度:5~+95RH(無冷凝)
● 結構及外形尺寸:
     結構:卡裝式;模塊化表芯;ABS材質機殼;拔插式端子
     外形尺寸:W16×H116×D110(mm);參見外形尺寸圖
     整機重量:約110g
安全防爆認證參數:
     整機滿足:GB3836.1-2000GB3836.42000標準相關要求
     防爆等級標志:[Exia Ga]IIC

大安全電壓(Um):250VAC/DC

(端子2-3,4-5) Uo: 26.2V Io:127mA Po: 0.83W Lo: 1.4mH Co: 0.05μF

(端子1-2) Uo: 7.2V Io:3.7mA Po: 7mW Lo: 2.4mH Co: 4μF



四、型號選擇


五、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝,以利于儀表內部熱量散發。
     ●  典型應用
       1. 適合將現場信號輸入隔離轉換:信號一入出。
       2. 適用于連接至現場的設備:二線制或三線制非智能變送器,有源電流信號。
       3. 現場設備所處區域:0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
       4. 安全柵輸出端連接:可與單元組合儀表及 DCS/PLC等系統配套使用。

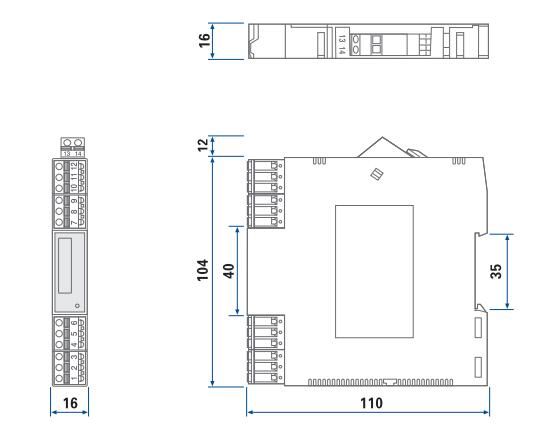

●  外形尺寸
          寬(厚)×    ×  深=16×116×110mm

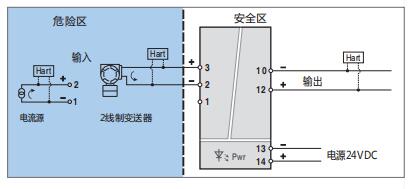

六、端子接線圖
      ●  端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
