MS6044現場電源配電信號輸入隔離式安全柵(二入二出)

添加時間: 2020-09-05 15:03:35
介紹:

MS6044現場電源配電信號輸入隔離式安全柵(二入二出)

一、特性
      ● 給變送器提供驅動電壓16.528V。
      ● 將變送器 420mA 信號隔離傳送。
      ● 可選擇 420mA 15V  信號輸出,或其它所需的直流信號。
      ● 模塊化表芯  設計,內部采用數字化調校,無需零點和滿度調節電位器,溫度漂移自動補償。
      ● 帶有工作電源指示燈。
      ● 雙通道,兩路隔離輸入兩路隔離輸出,本安輸入回路[Exia]IIC,輸入回路短路保護。
      ● 即插即拔式接線端子,DIN 導軌卡式安裝。
二、描述
      ①MS6044現場電源信號輸入隔離式安全柵,是以兩路獨立的輸入通道向現場危險區域的變送器提供隔離的電源電壓,并將變送器產生的420mA信號經本隔離式安全柵轉換處理,以兩路獨立通道隔離輸出所需的直流信號至安全區控制系統或其它智能儀表。
      ②也可選用將現場危險區域的本安設備的直流電流信號,經本隔離式安全柵兩路獨立通道傳送,隔離轉換成所需的直流信號輸出。
      ③本隔離式安全柵需要獨立供電,供電電源-輸入回路-輸出回路之間電磁隔離。
三、技術規格

產品型號:MS6044
型號規格(代碼):
     代碼是指明信號輸入或輸出的量程范圍,用戶訂貨時可自由選定(見選型譜)。
工作電源:
    電源接線:獨立的接線端子13-,14+,可帶電拔插
    電源電壓:20~35VDC
    余波Wpp:<5
    電流損耗:約80mA
    電源指示:得電時LED燈亮:綠色
輸入回路(Exia IIC危險區)
    兩路通道隔離輸入
     一路輸入通道:端子1,23接線(參見端子接線圖)
    第二路輸入通道:端子4,56接線(參見端子接線圖)
    變送器信號輸入:420mA
    驅動變送器的配電電壓:16.528V
    可選擇電流源信號輸入:420mA;020mA;或指定電流量程
    輸入阻抗:內置輸入電阻50Ω
輸出回路(安全區)
    兩路通道隔離輸出
     一路輸出通道:端子10,11,12  接線(參見端子接線圖)
    第二路輸出通道:端子78,9 接線 (參見端子接線圖)
    輸出電流:420mA020mA;或指定電流量程
    電流輸出時允許負載:0550Ω420mA020mA 輸出時)
    輸出電壓:15V;05V010V;或指定電壓量程
    電壓輸出阻抗:內置輸出電阻250Ω

性能指標
     標準精度:±0.1%FS
    溫度漂移:±0.015%/℃
    響應時間:≤1s0  → 90%
    穩定時間:≤3s
    電源電壓變動影響:±0.1%(允許電壓范圍)
    負載電阻變化影響:±0.1%/250Ω
    通道隔離:輸入1-輸入2-輸出1-輸出 2-電源之間隔離
     絕緣電阻:≥100MΩ/500VDCAC
     隔離能力:1500VAC/1分鐘50Hz
     安全區與危險區之間
     隔離電壓:250VAC
     抗電磁兼容性:符合IEC61000相關抗電磁標準
環境參數
     工作溫度:0~+60℃
     儲運溫度:-20~+80℃
     環境濕度:5~+95RH(無冷凝)
結構及外形尺寸
     結構:卡裝式;模塊化表芯;ABS  材質機殼;拔插式端子
     外形尺寸:W16×H116×D110mm) ,參見外形尺寸圖
     整機重量:約120g
安全防爆認證參數:整機滿足GB3836.1-2000GB3836.42000標準相關要求
    防爆等級標志:[Exia Ga]IIC

大安全電壓(Um):250VAC/DC

(端子2-3,4-5) Uo: 26.2V Io:127mA Po: 0.83W Lo: 1.4mH Co: 0.05μF

(端子1-2) Uo: 7.2V Io:3.7mA Po: 7mW Lo: 2.4mH Co: 4μF



四、型號選擇

11.jpg 22.jpg

五、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝,以利于儀表內部熱量散發。
     ●  典型應用
       1. 適合將現場信號輸入隔離轉換:信號入二出。
       2. 適用于連接至現場的設備:二線制或三線制非智能變送器,有源電流信號。
       3. 現場設備所處區域:0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
       4. 安全柵輸出端連接:可與單元組合儀表及 DCS/PLC等系統配套使用。


●  外形尺寸

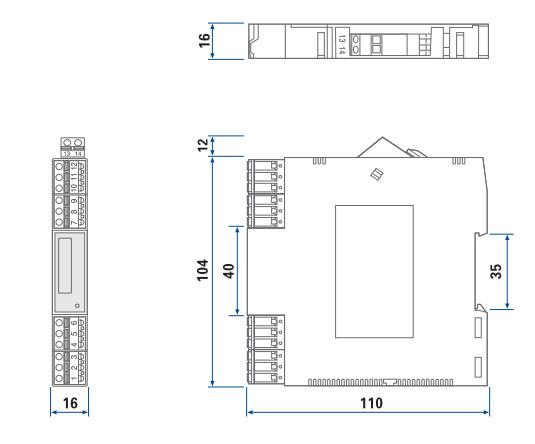

          寬(厚)×    ×  深=16×116×110mm


六、端子接線圖

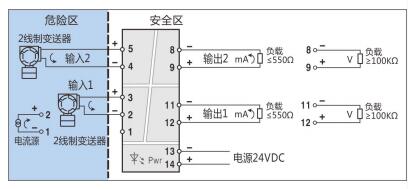

      ●  端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
