SWP-LED手動操作器/光柱顯示手動操作器
SWP-LED手動操作器/光柱顯示手動操作器
SWP-LED系列手動操作控制器/光柱顯示手動操作器可接在各種調節器之后作備用儀表。一旦調節器失效,可由本控制器進行手動操作。并可取代伺服放大器直接驅動閥門。
SWP-LED系列手動操作控制器/光柱顯示手動操作器集數字儀表與模擬儀表于一體,可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示)及相對模擬量顯示(光柱顯示),使測量值的顯示更為清晰直觀。并可選擇雙光柱顯示。
一、主要特點
1、可分別帶有一路模擬量控制輸出、一路開關量控制輸出--繼電器正轉、反轉控制,及一路模擬量變送輸出,可適用于各種測量控制場合。
2、可實現自動/手動無擾動切換。手動切換至自動時,采用逼近法積算,并帶切換限幅功能,以實現手動/自動的平滑切換。
3、可同屏顯示測量信號及反饋信號。

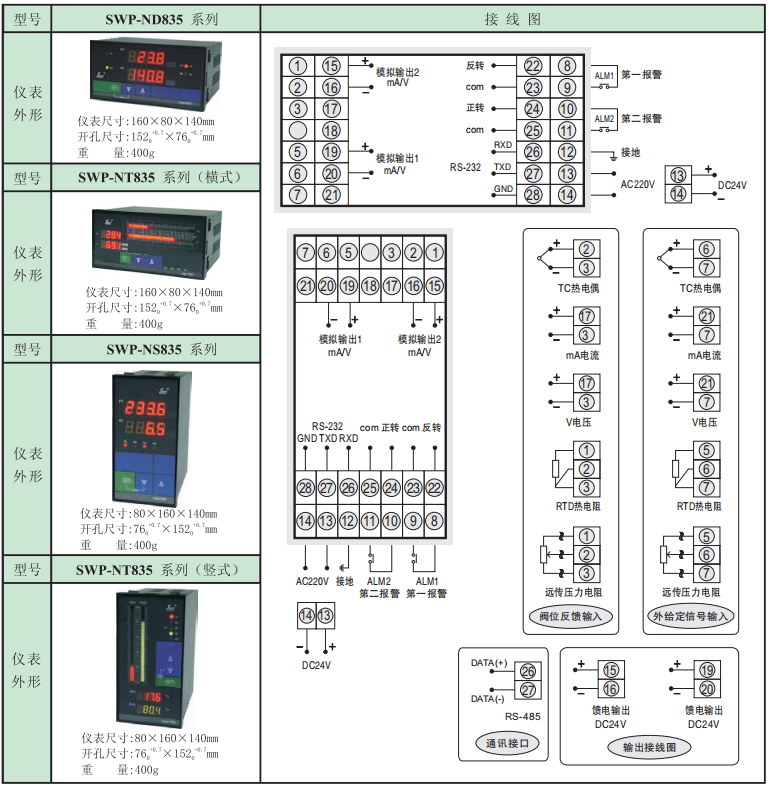

二、儀表外形及接線圖(以下為基本配線,特殊訂貨請參考隨機接線圖)

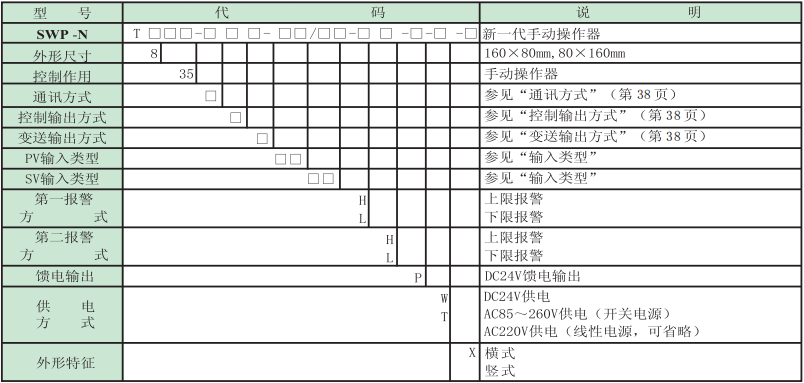

三、SWP-LED系列手動操作器型譜表

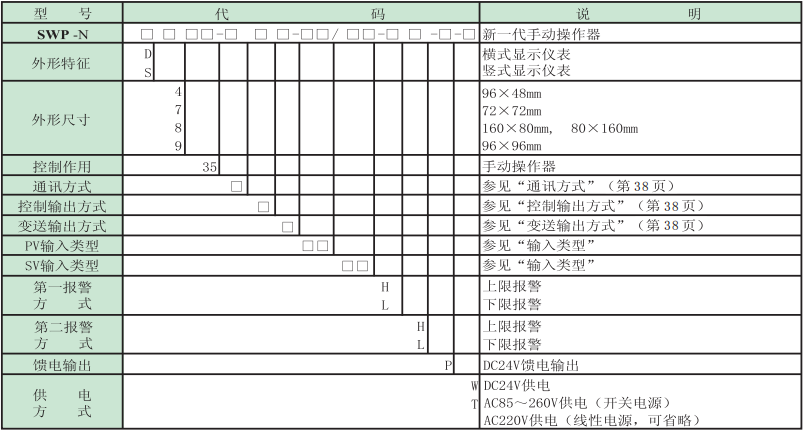

四、SWP-LED系列光柱顯示手動操作器型譜表

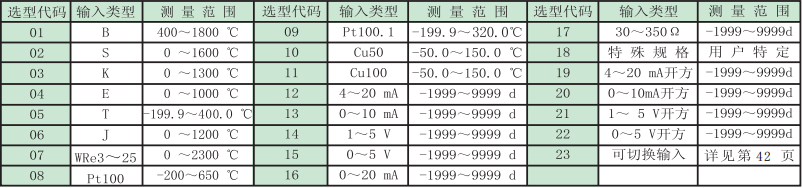

★ 輸入類型
★ 控制輸出方式
★ 變送輸出方式
★ 通訊方式
★ 型號舉例:
SWP-ND835-81-12/12-LH-P-W
通訊方式RS485,輸出方式為繼電器輸出,PV輸入類型為4~20 mA,SV輸入類型為4~20 mA,一路報警為下限報警,第二報警為上限報警,DC24V饋電輸出,DC24V供電。
