SWP-PID自整定/光柱顯示控制儀(外給定或閥位控制)
SWP-PID自整定/光柱顯示控制儀(外給定或閥位控制)
SWP-LED系列PID外給定(或閥位)控制儀/PID外給定(或閥位)光柱顯示控制儀適用于需要進行高精度測量控制的系統,可取代放大器直接驅動執行的機構(如閥位等)。
SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀表集數字儀表與模擬儀表于一體,可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示)及相對模擬量顯示(光柱顯示),使測量值的顯示更為清晰直觀,并可選擇雙光柱顯示。
一、主要特點
1、通過簡單快捷的參數設置,即可適配各種分度號,,進一步提高了儀表的多用性與可靠性。
2、PID參數自整定。
3、同時輸入、顯示測量信號及閥位反饋信號。可分別帶有一路模擬量控制輸出(開關量控制輸出-繼電器正轉、反轉控制)及一路模擬量變送輸出,可適用于各種測量控制場合。
4、自動跟隨外部給定值(或閥位反饋值)進行控制輸出(模擬量控制輸出或繼電器正轉、反轉控制輸出)。可實現自動/手動無擾動切換。手動切換至自動時,采用逼近法積算,并帶切換限幅功能,以實現手動/自動的平穩切換。

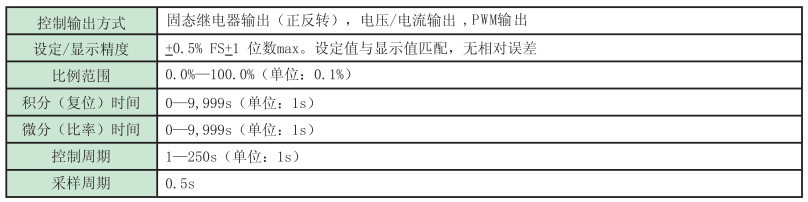

二、特殊技術參數

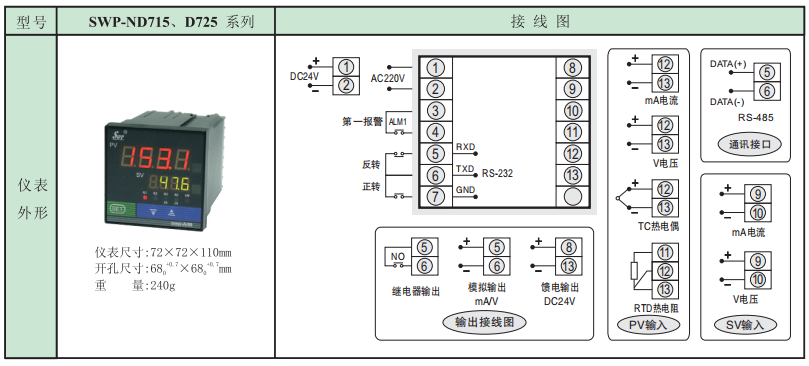

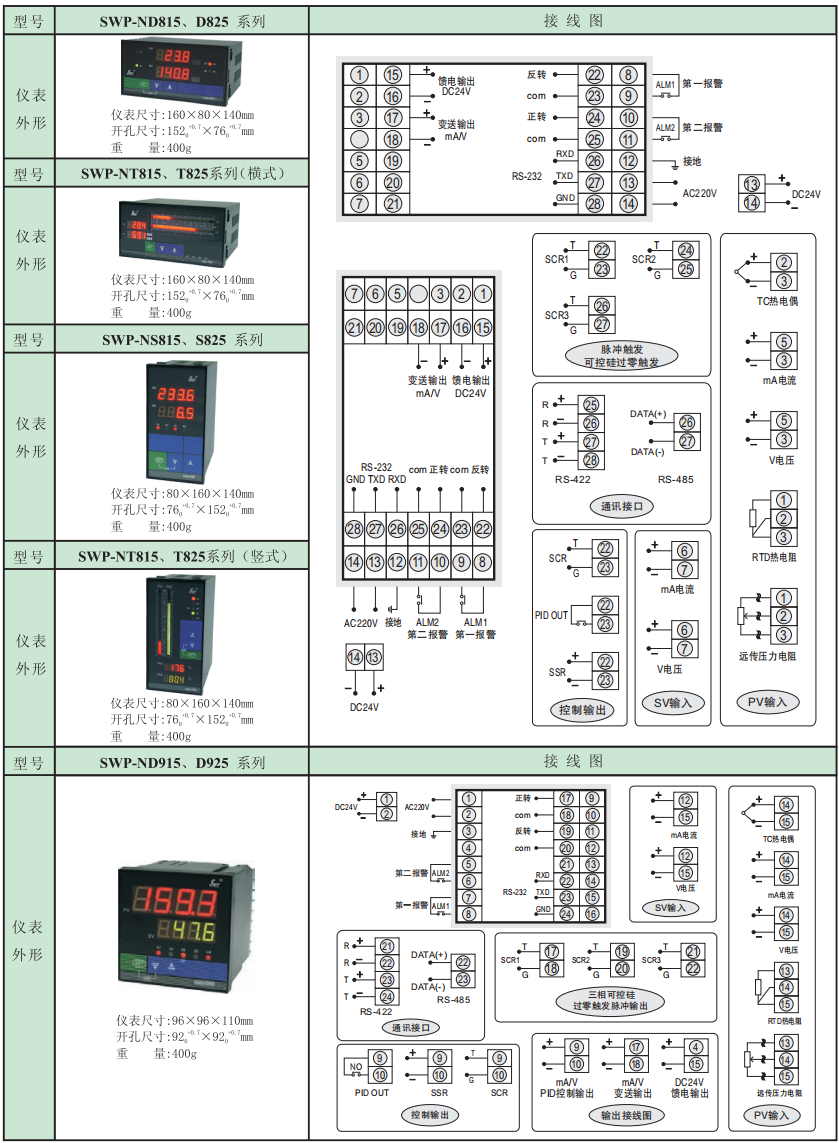

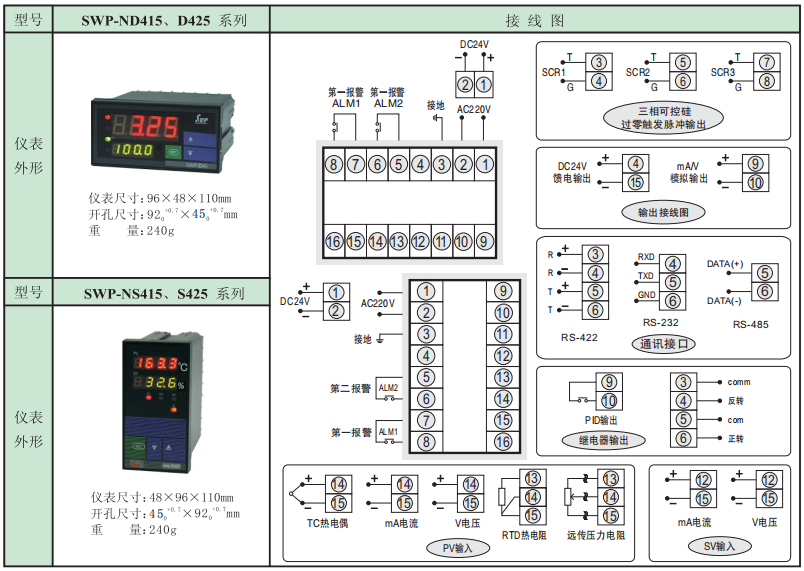

三、儀表外形及接線圖(以下為基本配線,特殊訂貨請參考見隨機接線圖)
特殊訂貨與本接線圖不同之處,以隨機接線圖為準。

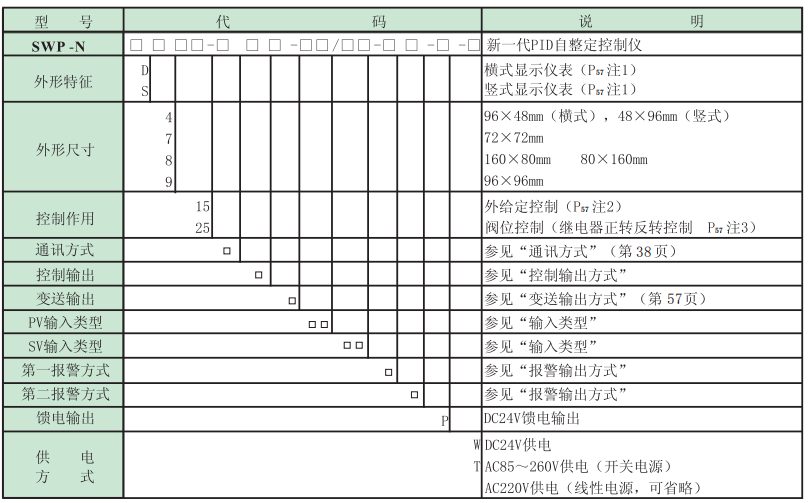

四、SWP-LED系列PID自動演算外給定(或閥位)控制儀型譜表

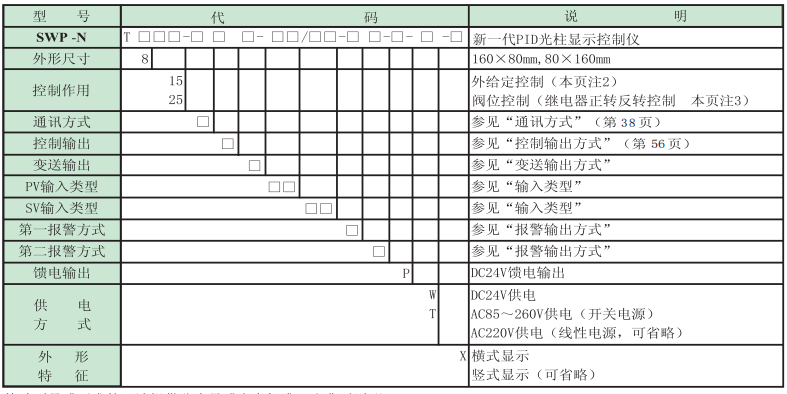

五、SWP-LED系列PID光柱顯示外給定(或閥位)控制儀型譜表
特殊型號或要求的, 請?zhí)峁┓侄忍?hào)或參考標準,定貨時說明 。
★ 變送輸出方式

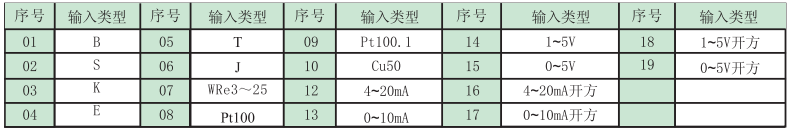

★ 輸入類型

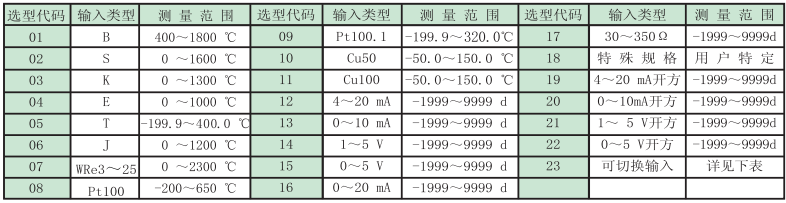

★ 全切換輸入只需設定儀表二級參數,即可切換輸入多種分度號,可輸入分度號如下:
★ 報警輸出方式
★ 通訊方式
★ 控制輸出方式
★ 一路報警輸出只能選擇N、H或L報警輸出。
★ 注1:儀表顯示方式為 PV、SV雙LED顯示。
★ 注2:外給定控制--可選擇由內部設定控制目標值或由外部輸入設定控制目標值。
★ 注3:閥位控制--繼電器正轉、反轉控制輸出。
★ 型號舉例:
①SWP-ND815-21-08/12-HL-P-W
