SWP-LK系列流量積算控制儀
SWP-LK系列流量積算控制儀
五位瞬時流量+八位瞬時累積顯示
SWP-LED系列流量積算控制儀適用于各種液體、蒸汽、天然氣、一般氣體等的流量積算測量控制。
一、主要特點
1、無跳線輸入技術,使每臺儀表僅通過簡單快捷的參數設置,即可適配各種分度號。進一步提高了儀表的多用性與可靠性。
2、流量系數K的自動演算具有多種輸入信號功能,可配接各種差壓、壓力及頻率式流量傳感器(如渦街、渦輪、孔板等),可自由選擇多種補償方式(如溫度、壓力補償?shù)龋?br/> 3、具有極寬的顯示測量范圍,可切換顯示溫度補償測量值、壓力補償測量值、流量(差壓、頻率)測量值等,及十二位的流量累積測量值(0--999999999999字),可精確到小數點后三位(0.001)進行累積,可設定儀表內部參數使最大累積達到9999999999.99′100。
4、采用查表法進行密度補償,可全自動對過熱蒸汽、飽和蒸汽進行精度極高的積算控制。
5、儀表面板增加了一組LED發光二極管狀態指示,每一發光二極管對應一種狀態,用以指明對應顯示值的工程含義,方便用戶觀測。

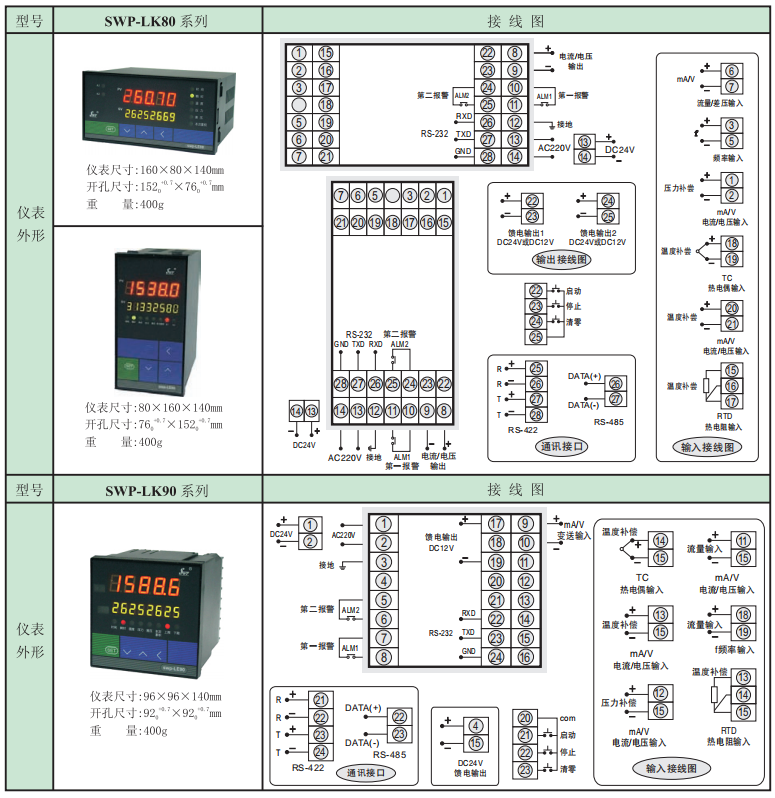

二、儀表外形及接線圖(以下為基本配線,特殊訂貨請參見隨機接線圖)

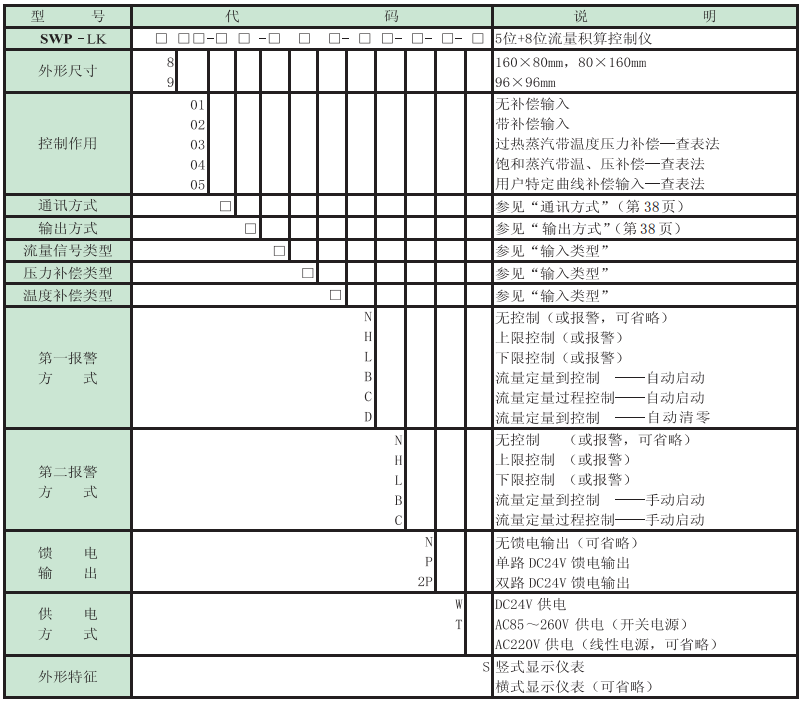

三、SWP-LED系列流量積算控制儀型譜表

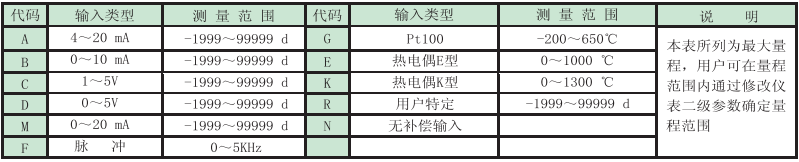

★ 輸入類型:(出廠默認值)
★ 輸出方式
★ 通訊方式
★ 注1:LK802、LK803、LK804系列可通過設定儀表二級參數互相切換。
★ 注2:儀表除0~20mA、脈沖-集電極開路兩種輸入信號外,其余信號均可通過設定儀表二級參數自由更改。
★ 如用戶選擇特定曲線補償輸入(查表法)時,請?jiān)谟嗀洉r(shí)提供相關技術參數或密度表格。
★ 型號舉例:
①SWP-LK802-02-AAG-NN
補償輸入5位流量積算控制儀,流量輸入類型為4~20mA,壓力補償輸入類型為4~20mA,溫度補償輸入類型為4~20mA,4~20mA變送輸出,無報警輸出。
