SWP-PID自整定控制儀/PID光柱顯示控制儀

添加時間: 2020-08-17 23:11:33
介紹:

SWP-PID自整定控制儀/PID光柱顯示控制儀

  SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀表適用于需要進行高精度測量控制的系統,可根據被控對象自動演算出PID控制參數。
  SWP-LED系列PID自整定控制儀/PID光柱顯示控制儀表集數字儀表與模擬儀表于一體,可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示)及相對模擬量顯示(光柱顯示),使測量值的顯示更為清晰直觀,并可選擇雙光柱顯示。

一、主要特點
  1、 PID參數自整定。
  2、 可分別帶有一路PID控制輸出及一路變送輸出,可適用各種測量控制場合。
  3、 手/自動無擾動切換,手自狀態下可修改參數。
  4、 具有多種調節輸出方式(PWM輸出、可控規觸發輸出、固態繼電器輸出及電壓/電流輸出)。

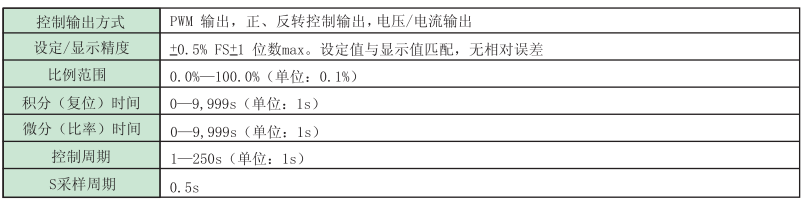

二、特殊技術參數

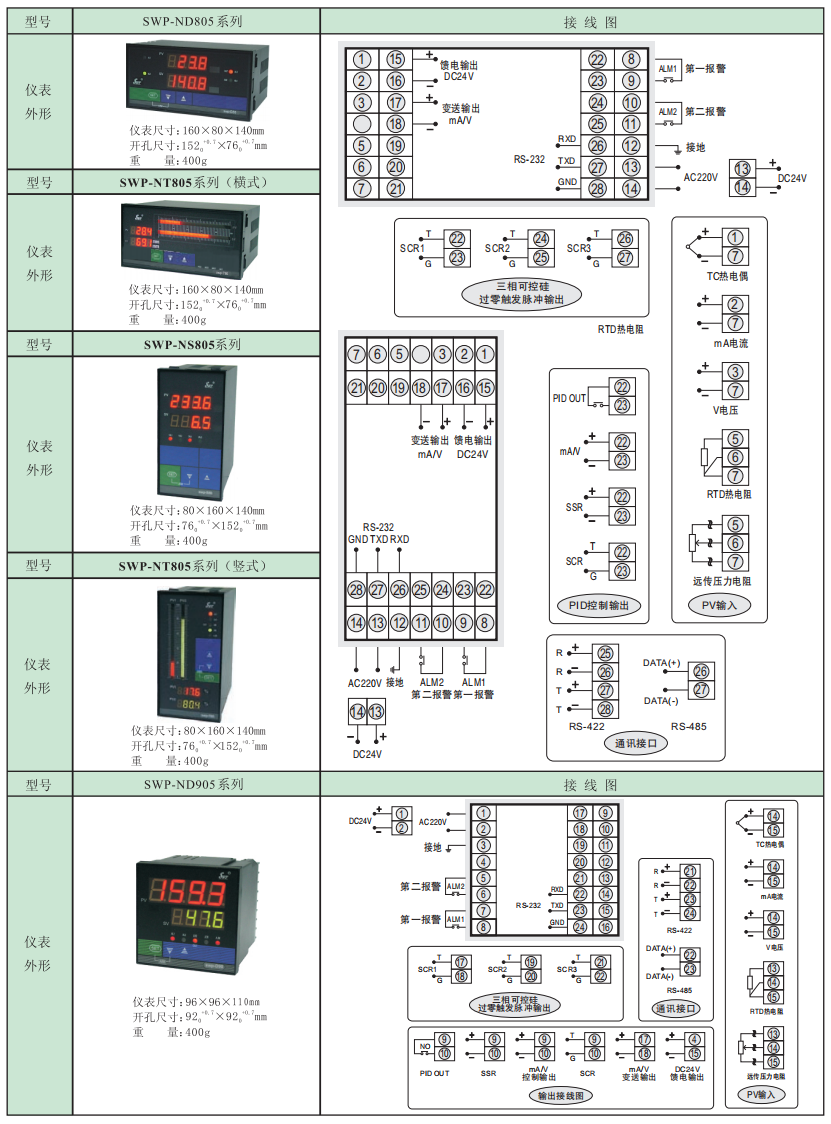

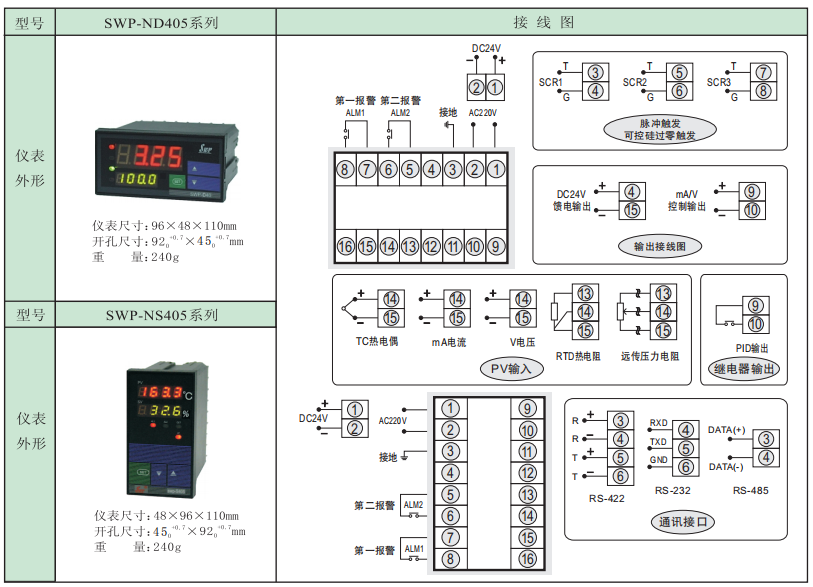

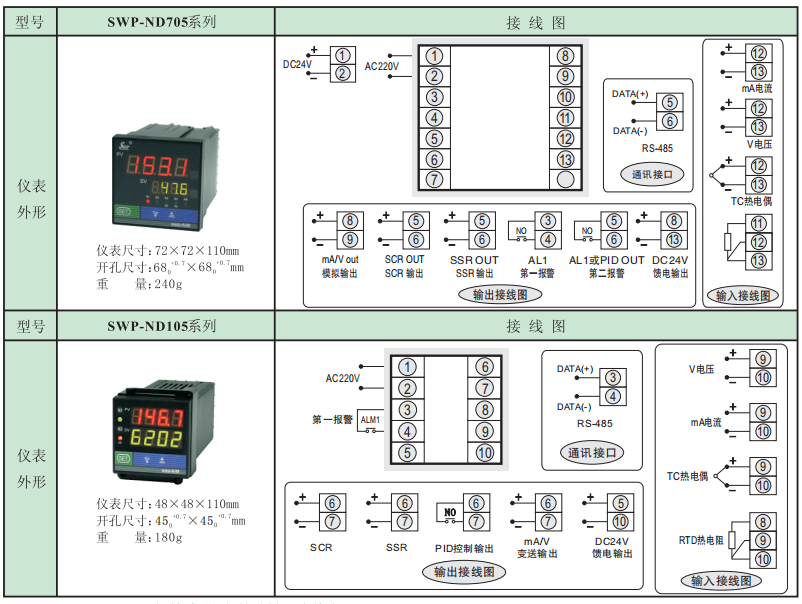

三、儀表外形及接線圖(以下為基本配線方式,特殊訂貨請參見隨機接線圖)

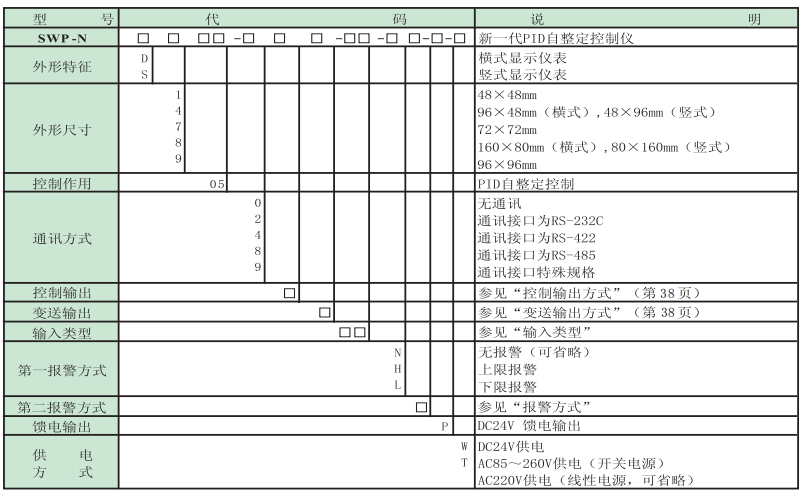

四、SWP-LED系列PID參數自整定控制儀型譜表

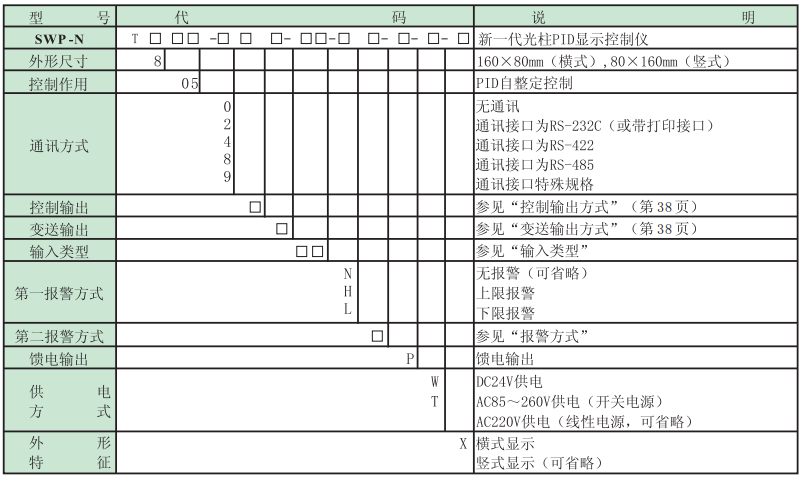

五、SWP-LED系列PID光柱顯示控制儀型譜表

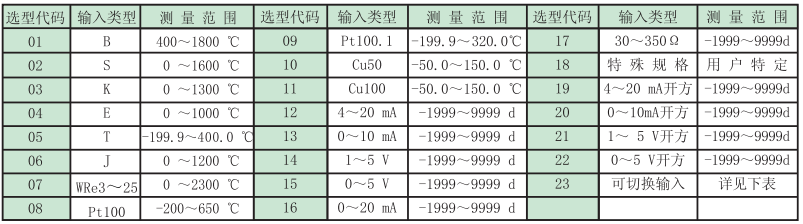

★ 輸入類型:

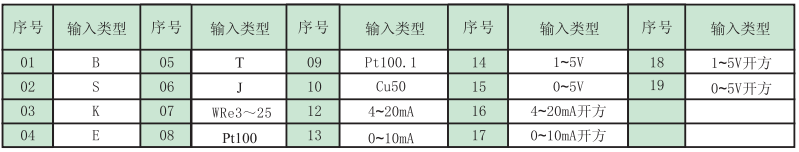

★ 全切換輸入只需設定儀表二級參數,即可切換輸入多種分度號,可輸入分度號如下:


★ 變送輸出方式


★ 報警輸出方式


★ 控制輸出方式


★ 注:D105報警輸出只有一個。
  控制輸出為PID控制,變送輸出為測量值對應的變送輸出。D405及S405系列只能選擇PID控制輸出。
★ 同種分度號,選型代碼和儀表編程代碼不同,在儀表設定時請注意。
★ 型號舉例:
  SWP-D805-21-08-HL-P-W
  PID自整定控制儀,通訊方式RS232,輸出方式繼電器輸出,輸入類型為Pt100,一路報警為上限報警,第二報警為下限報警,饋電輸出,DC24V供電,橫表。
