SWP-LED雙回路數字顯示控制儀/光柱顯示控制儀

添加時間: 2020-08-17 21:25:31
介紹:

SWP-LED雙回路數字顯示控制儀/光柱顯示控制儀

 SWP-LED系列數字顯示雙回路控制儀/光柱顯示控制儀采用微處理器進行控制運算。
 SWP-LED系列雙回路光柱顯示控制儀集數字儀表與模擬儀表于一體,可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示)及相對模擬量顯示(光柱顯示),使測量值的顯示更為清晰直觀。
一、主要特點
 1、SWP系列雙回路數字顯示控制儀/光柱顯示控制儀可同時測量顯示兩路輸入信號,并且兩路輸入信號可為不同分度號。
 2、可分別帶有兩路模擬量變送輸出與繼電器報警輸出,適用于各種測試控制場合。

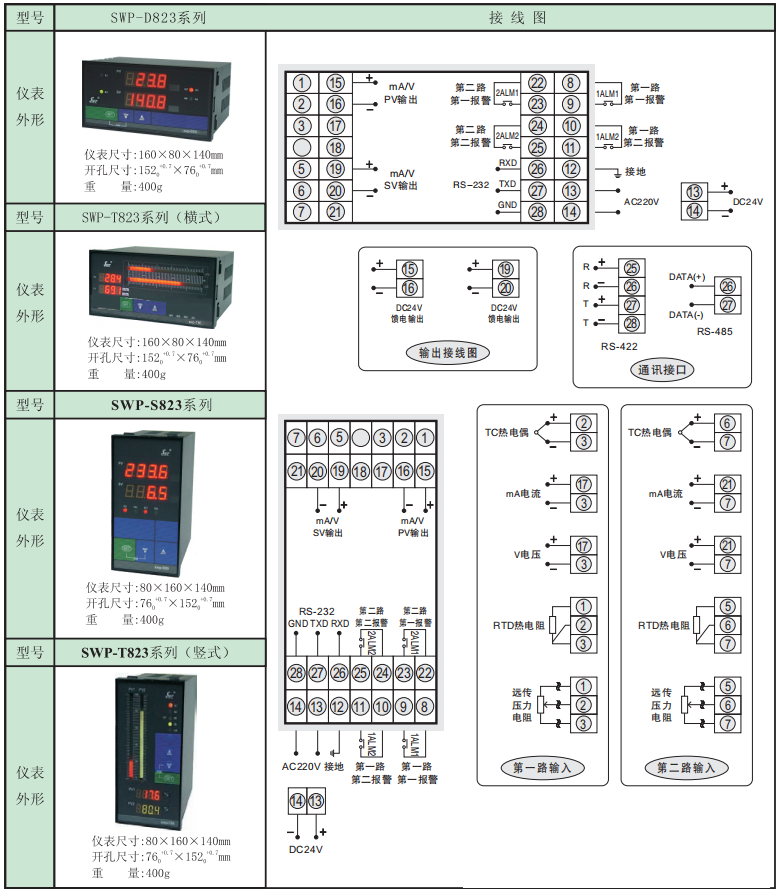

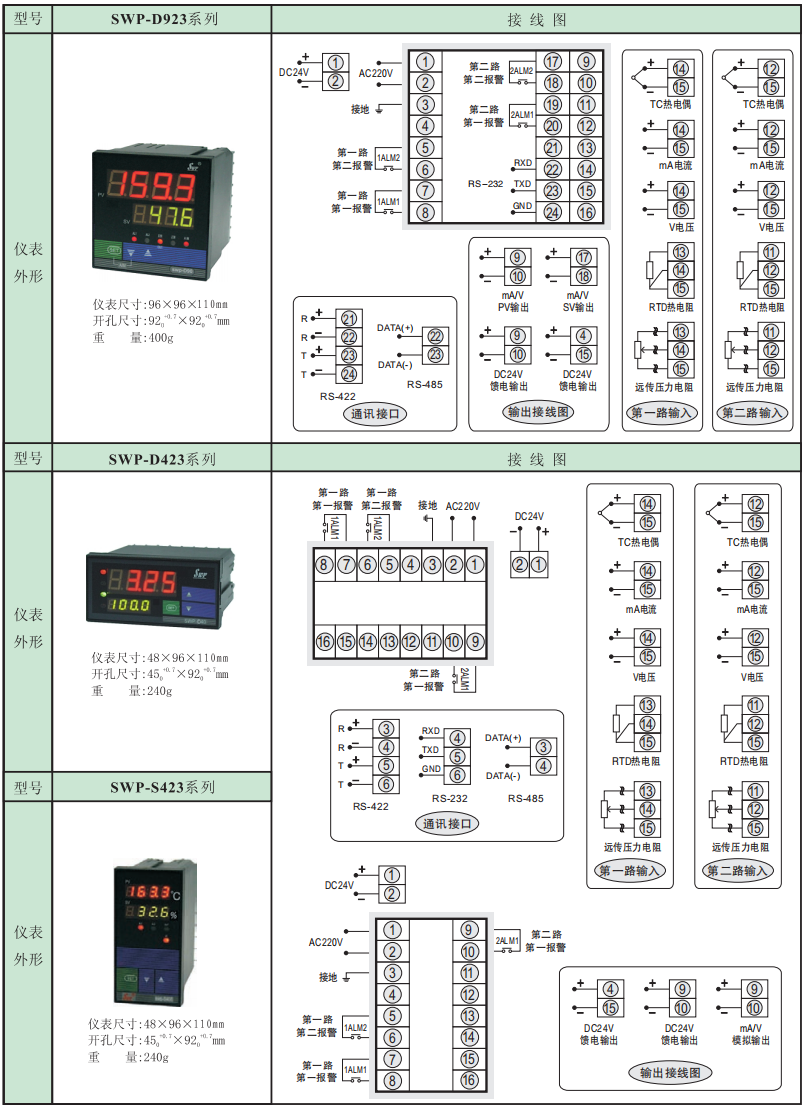

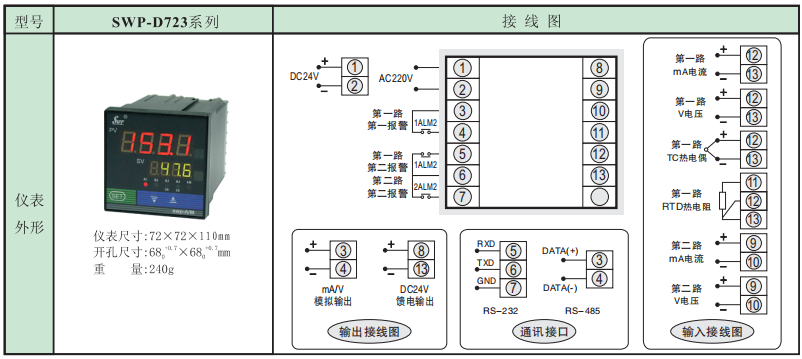

二、儀表外形及接線圖(以下為基本配線方式,特殊訂貨請參見隨機接線圖)

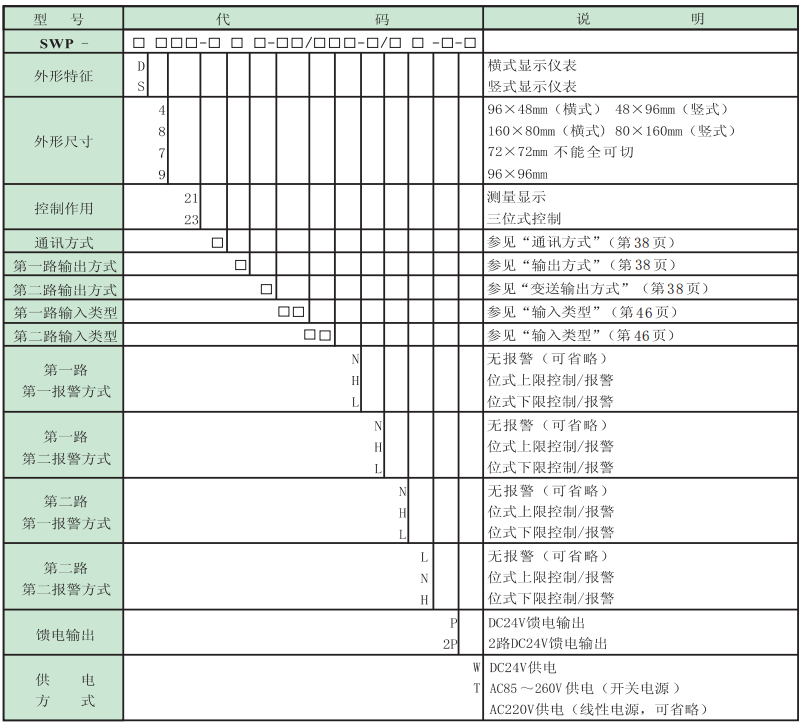

三、 SWP-LED系列雙回路數字顯示控制儀型譜表

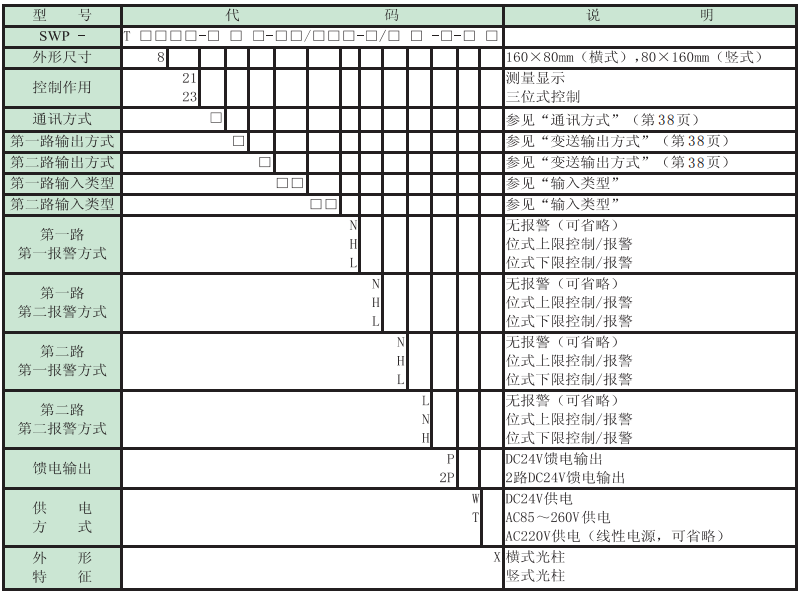

四、SWP-LED系列光柱測量顯示控制儀型譜表

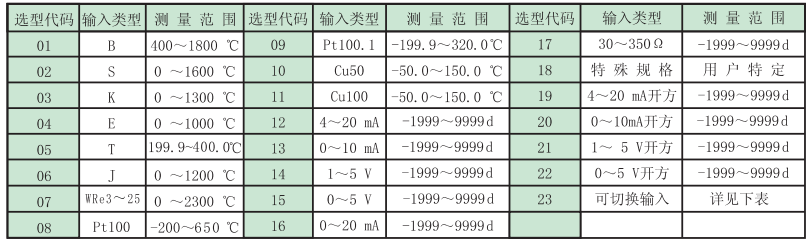

 輸入類型

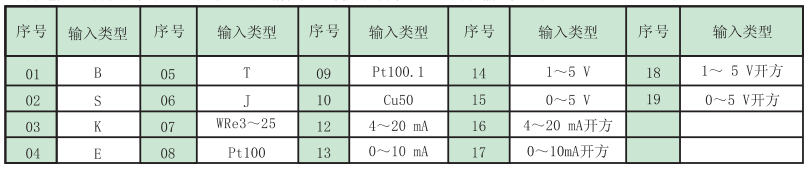

 全切換輸入只需設定儀表二級參數,即可切換輸入多種分度號,可輸入分度號如下:


 變送輸出方式


 通訊方式



同種分度號,選型代碼和儀表編程代碼不同,在儀表設定時請注意。
注:D423只能做兩個報警,即每路各一個報警。
型號舉例:
SWP-D823-212-10/09-HL/HL-P-W
測量顯示,通訊方式為RS232,一路輸出方式為繼電器輸出,第二路輸出方式為4~20mA,一路輸入類型為CU50,第二路輸入類型為Pt100.1,一路一報警為上限報警,一路二報警為下限報警,第二路一報警為上限報警,第二路二報警為下限報警,DC24饋電輸出,供電方式DC24V。
