產品分類

SWP-LED數字顯示控制儀/光柱顯示控制儀

添加時間: 2020-08-17 20:56:50
介紹:

SWP-LED數字顯示控制儀/光柱顯示控制儀

  SWP-LED系列數字顯示控制儀/光柱顯示控制儀采用微處理器進行控制運算,可對各種非線性輸入信號進行精度極高的線性矯正測量。

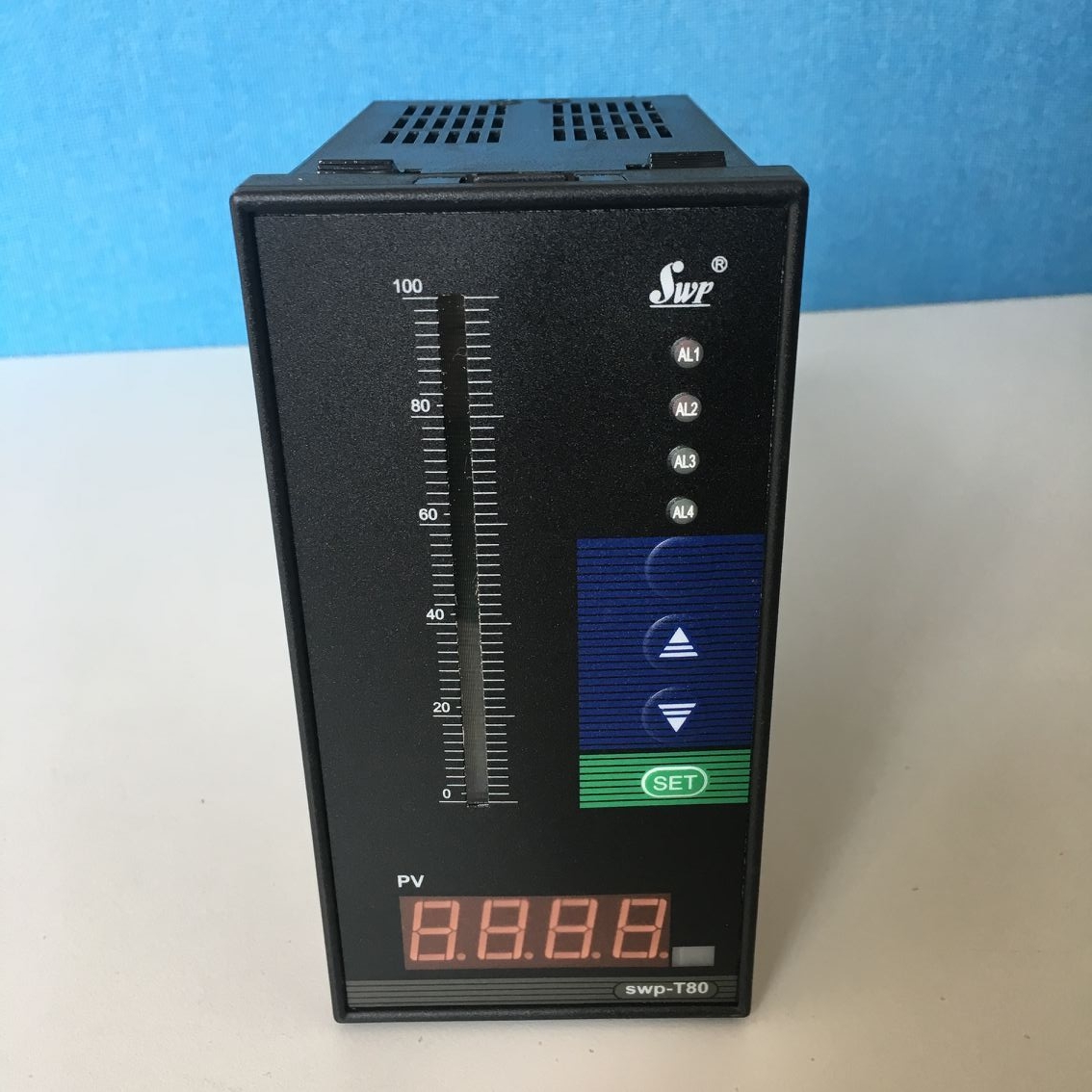

  SWP-LED系列光柱顯示控制儀集數字儀表與模擬儀表于一體,可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制(高亮度LED數碼顯示)及相對模擬量顯示(光柱顯示),使測量值的顯示更為清晰直觀,并可選擇雙光柱顯示方式。
一、主要特點
  采用全信號輸入無跳線設置,使每臺儀表僅通過簡單快捷的參數設置,即可適配各種分度號。

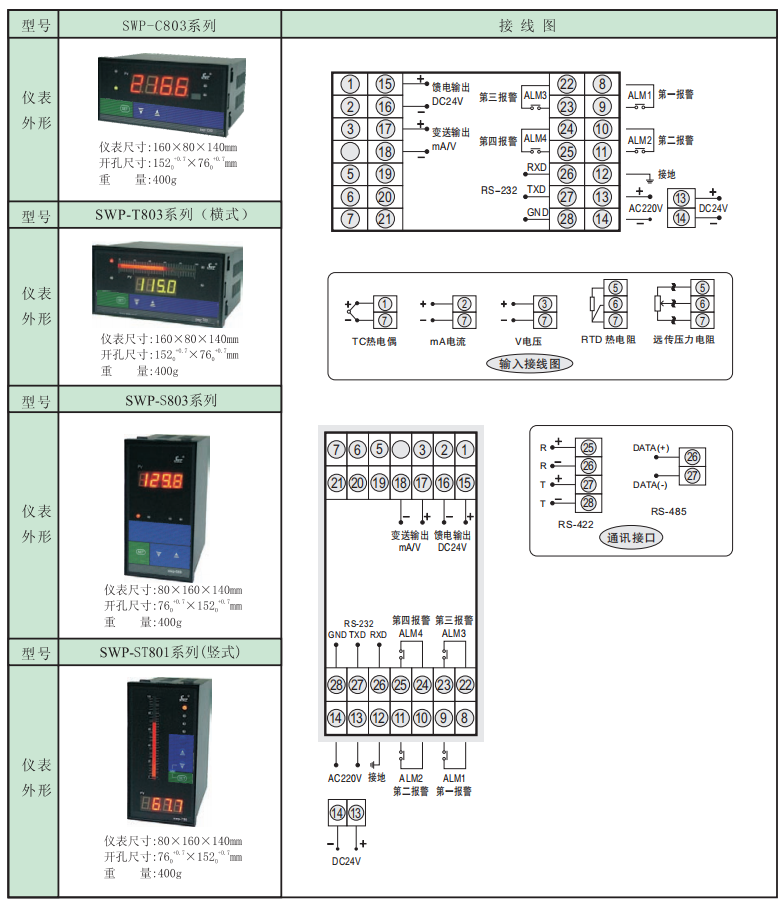

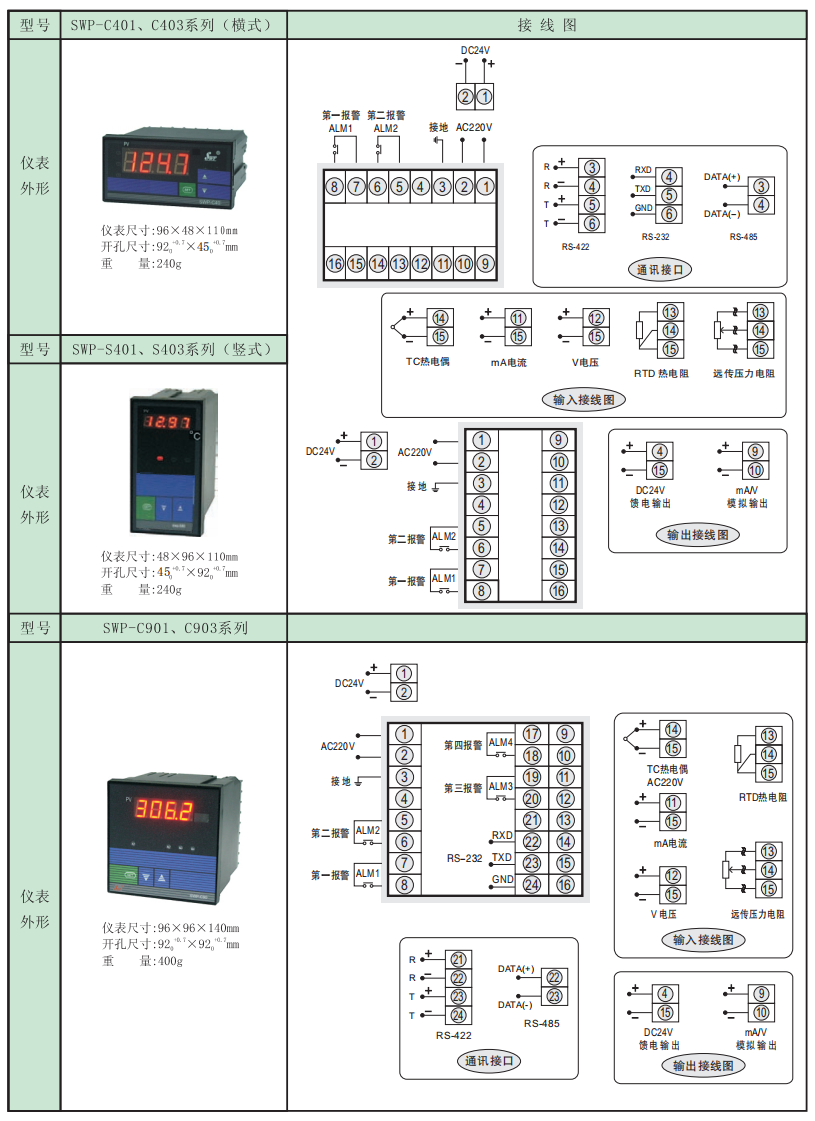

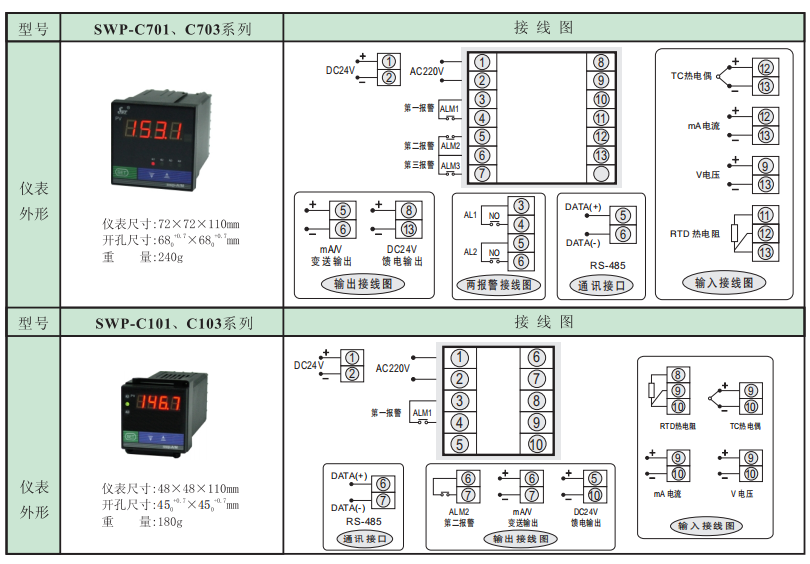

二、儀表外形及接線圖(以下為基本配線,特殊訂貨請參見隨機接線圖)

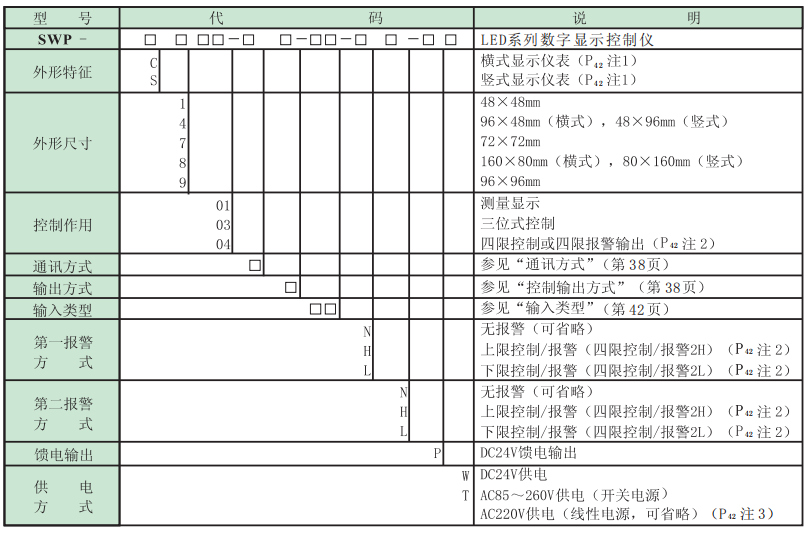

三、 SWP-LED系列數字顯示控制儀型譜表

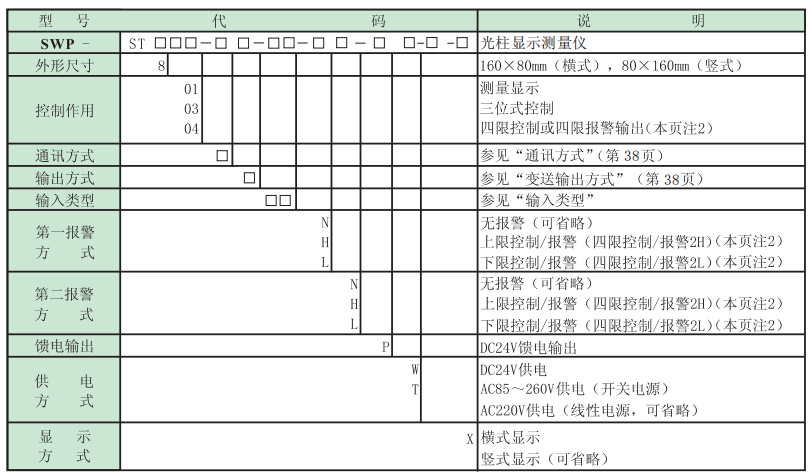

四、 SWP-LED系列光柱測量顯示控制儀型譜表


注1∶C80、C90系列為0.8英寸LED顯示,S80、C70、C40系列為0.56英寸LED顯示,C10系列為0.32英寸LED顯示。

注2∶四限控制或四限報警輸出為四個繼電器控制輸出,用戶可自行修改內部參數以設定需要的控制或報警方式。(四限控?制/報警僅T.C80、S80和C90系列提供,2H代表兩個上限控制/報警,2L代表兩個下限控制/報警)?

 輸入類型


 全切換輸入只需設定儀表二級參數,即可切換輸入多種分度號,可輸入分度號如下:


 變送輸出方式


 通訊方式



 注1:C80系列為0.8英寸LED顯示,C90、S80、C70、C40系列為0.56英寸LED顯示,C10系列為0.32英寸LED顯示。
 注2:四限控制或四限報警輸出為四個繼電器控制輸出,用戶可自行修改內部參數以設定需要的控制或報警方式。(四限控制/報警僅T.C80、S80和C90系列提供,2H代表兩個上限控制/報警,2L代表兩個下限控制/報警)。
 同種分度號,選型代碼和儀表編程代碼不同,在儀表設定時請注意。
 注3:C70、C10無頻率信號輸入。
 型號舉例:
SWP-C803-21-08-HL-T
    測量顯示,通訊方式為RS232,輸出方式為繼電器輸出,輸入類型為PT100,一路報警為上限報警,第二報警為下限報警,AC90~260V供電。
