產品分類

SWP-LED十六路智能巡檢控制儀

添加時間: 2020-08-17 21:45:18
介紹:

SWP-LED十六路智能巡檢控制儀

  SWP-LED系列多路巡檢控制儀用于工業控制系統多測量點的巡回檢測、顯示和報警。

一、主要特點
  可選擇各輸入通道統一報警控制輸出(或統一變送輸出)或各輸入通道分別報警控制輸出(或分別變送輸出)。各通道統一報警控制輸出并且可選擇報警帶記憶(任一通道報警未解除將一直報警直至所有通道均無報警)或報警無記憶(巡回至有報警通道時輸出報警,巡回至無報警的通道時則不報警)。

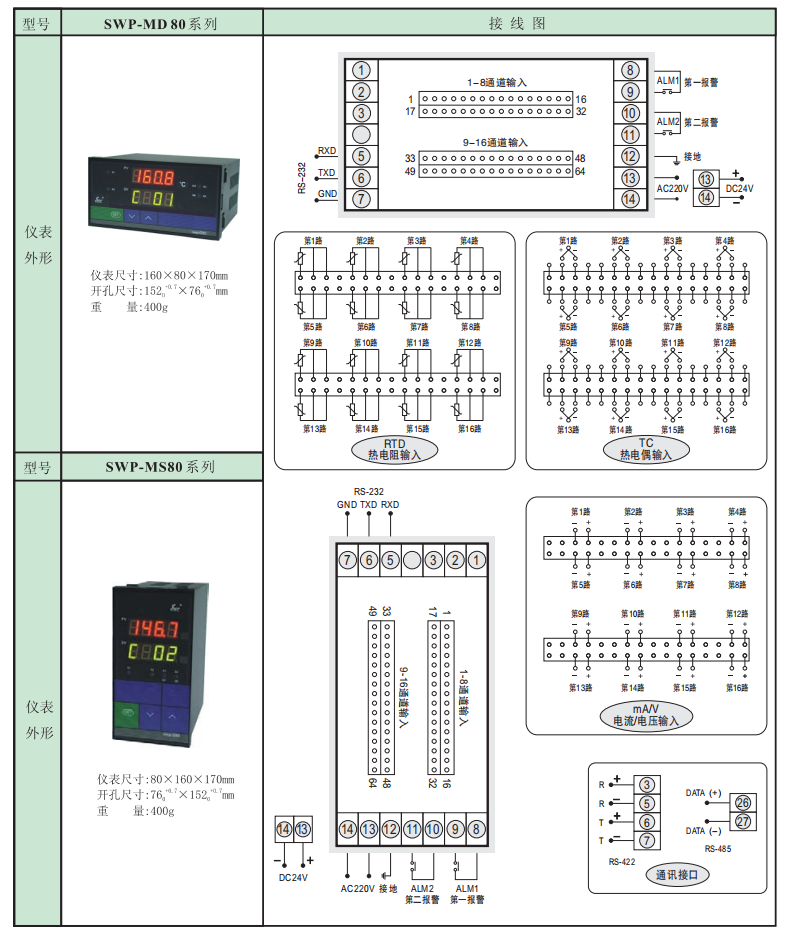

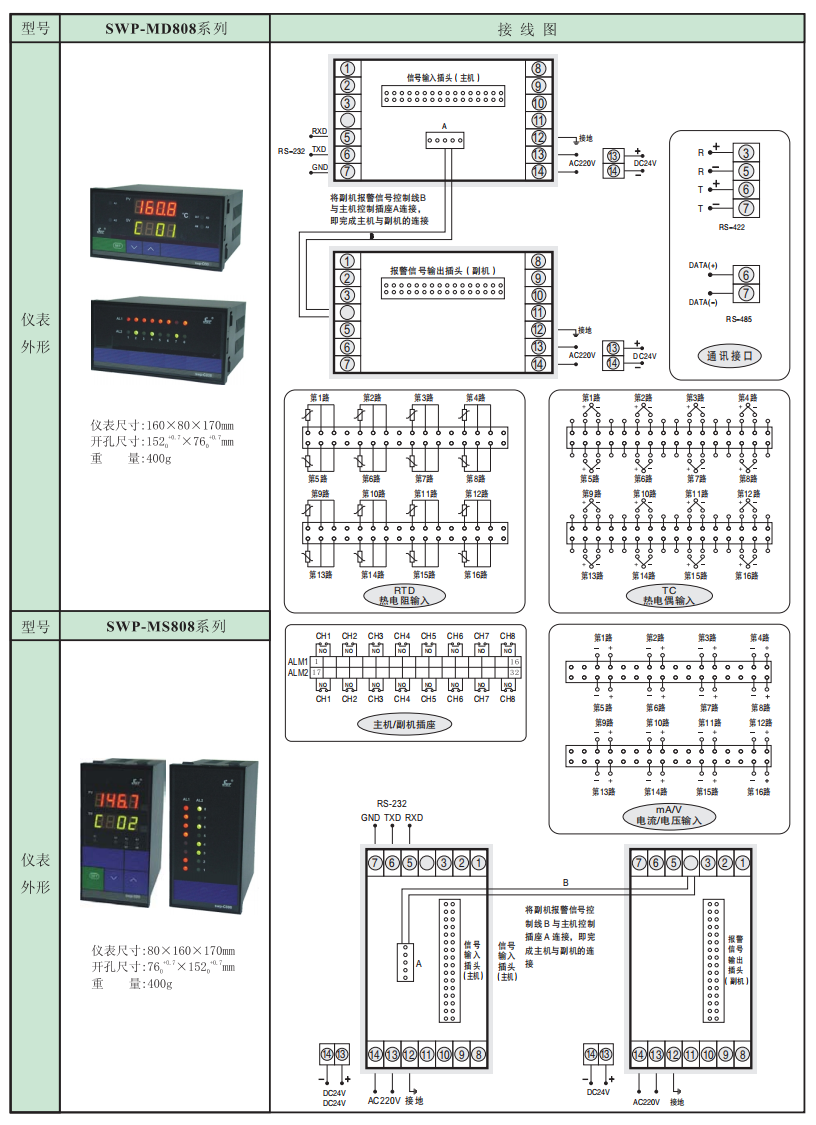

二、儀表外形及接線圖(以下為基本配線方式,特殊訂貨請參見隨機接線圖)

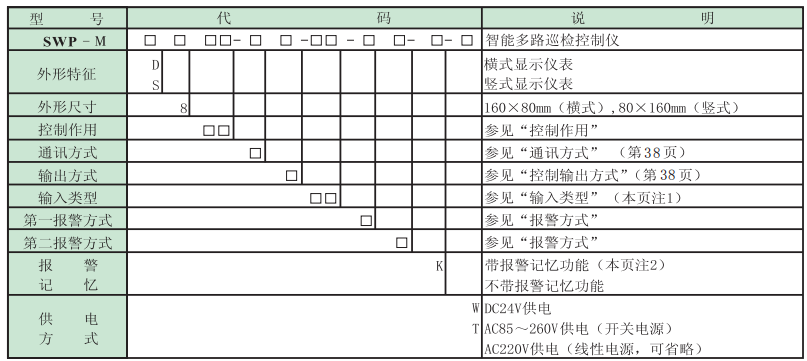

三、SWP-LED系列多路巡檢測量控制儀型譜表


★ 特殊型號或要求的,請?zhí)峁┓侄忍?hào)或參考標準,定貨時說明 。

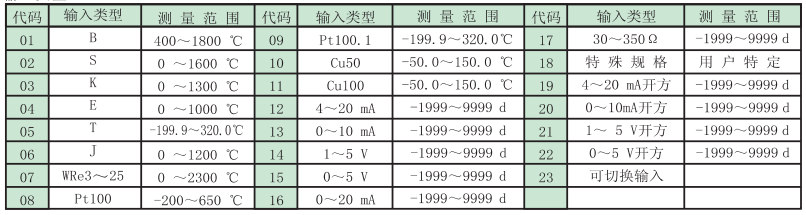

★ 輸入類型


★ 報警方式


★ 通訊方式


★ 控制輸出方式


★ 控制作用


★ 注1:儀表一般為輸入同一類型信號,如需各通道輸入不同的信號,請?jiān)谟嗀洉r(shí)詳細注 明各通道的輸入信號類型。
★ 注2:統一控制/報警輸出:即儀表所有通道共用一個(或兩個)報警輸出繼電器,或所有通道共用一組變送控制輸出。統 一控制/報警輸出儀表分以下兩種報警方式(無特殊說明提供不帶報警記憶的儀表)。
  a .不帶報警記憶功能:巡測至當前通道時有報警則輸出報警,巡測至下通道如無報警則報警輸出關閉。
  b .帶報警記憶功能:巡測至當前通道時有報警則輸出報警,巡測至下通道如無報警但報警輸出繼續,直至所有通道均無報警方停止輸出。
  c .分別控制/報警輸出:即儀表各測量通道均有一個(或兩個)報警繼電器輸出報警,報警輸出互相獨立?;蚋鳒y(cè)量通道均有一組相互獨立的變送控制輸出。當輸入通道≤8時,可選擇分別帶上下限/路報警輸出,當輸入通道>8、≤16時,可選擇上限或下限/路報警輸出。

★ 型號舉例:
 ?、賁WP-MD807-21-08-HL-K-W
  八路巡檢統一控制/報警輸出,通訊方式為RS232,輸出方式為繼電器輸出,輸入類型為Pt100,一路報警為上限報警,第二報警為下限報警,帶報警記憶功能,DC24V供電,橫表。
