SWP-LCD-PID小型單色自整定控制儀?
SWP-LCD-PID小型單色自整定控制儀?
SWP-LCD-PID小型單色自整定控制儀適用于需要進行高精度測量控制的系統。
SWP-LCD系列PID小型單色自整定控制儀集數字儀表與模擬儀表于一體,可對溫度、壓力、液位、速度等測量信號進行數?字量顯示控制,使測量值的顯示更為清晰直觀。
一、主要特點
?1、可分別帶有一路 PID控制輸出及一路變送輸出,可適用各種測量控制場合。
2、手/自動無擾動切換,手自狀態下可修改參數。?
3、具有多種調節輸出方式(PWM輸出、可控規觸發輸出、固態繼電器觸發輸出及電壓/電流輸出)。

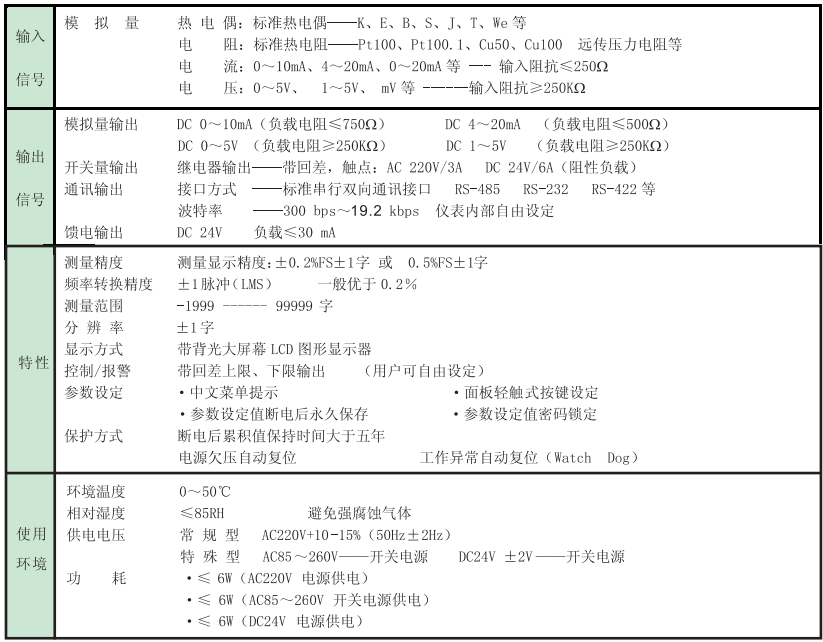

二、儀表技術參數

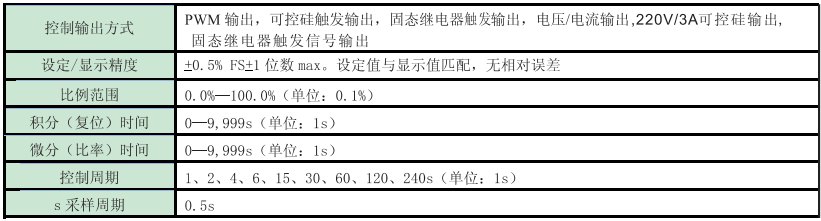

三、特殊技術參數

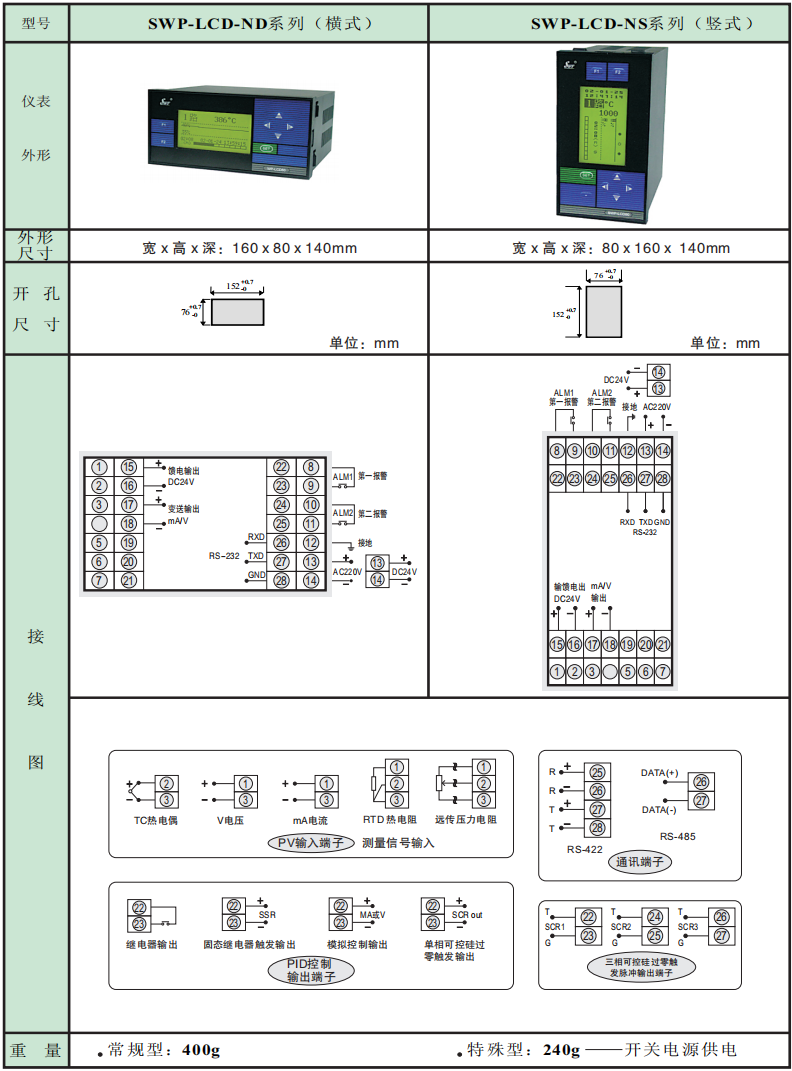

四、儀表外形及接線圖(以下為基本配線,特殊訂貨請參考隨機接線圖)
五、SWP-LCD 系列 PID 參數小型單色自整定控制儀型譜表

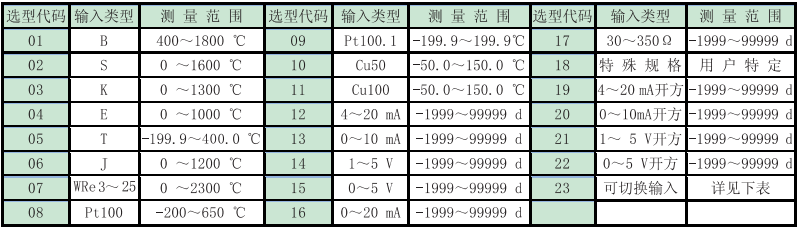

★ 輸入類型

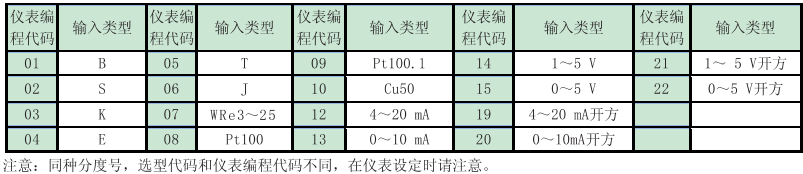

★ 注1∶切換輸入只需設定儀表組態參數,詳細情況見"使用說明書",可切換輸入類型如下∶
★通訊方式
通訊協議∶出廠時采用SWP通訊協議。?
用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。
★變送輸出方式
★報警輸出方式
★控制輸出方式
★ 型號舉例∶SWP-LCD一ND805-21-08-HL-P-W?
液晶顯示PID自整定控制儀,通訊方式RS-232,輸出方式繼電器輸出,輸入類型為Pt100,一路報警為上限報警,第二報為下限報警,饋電輸出,DC24V供電,橫表,無記錄功能。?
