SWP-LCD-PID小型單色自整定控制儀(外給定或閥位控制)

添加時間: 2020-08-24 10:30:22
介紹:

?SWP-LCD-PID小型單色自整定控制儀(外給定或閥位控制)

       ?SWP-LCD系列PID小型單色外給定(或閥位)控制儀適用于需要進行高精度測量控制的系統,可取代放大器直接驅動執行的機構(如閥位等)。?

       SWP-LCD系列PID小型單色控制儀表集數字儀表與模擬儀表于一體,可對溫度、壓力、液位、速度等測量信號進行數字量顯示控制及相對模擬量顯示,使測量值的顯示更為清晰直觀。

一、主要特點?

       1、同時輸入、顯示測量信號及閥位反饋信號。可分別帶有一路模擬量控制輸出(開關量控制輸出一繼電器正轉、反轉控制)及一路模擬量變送輸出,可適用于各種測量控制場合。?

       2、自動跟隨外部給定值(或閥位反饋值)進行控制輸出(模擬量控制輸出或繼電器正轉、反轉控制輸出)??蓪崿F(xiàn)自動/手動無擾動切換。手動切換至自動時,采用逼近法積算,并帶切換限幅功能,以實現手動/自動的平穩切換。?

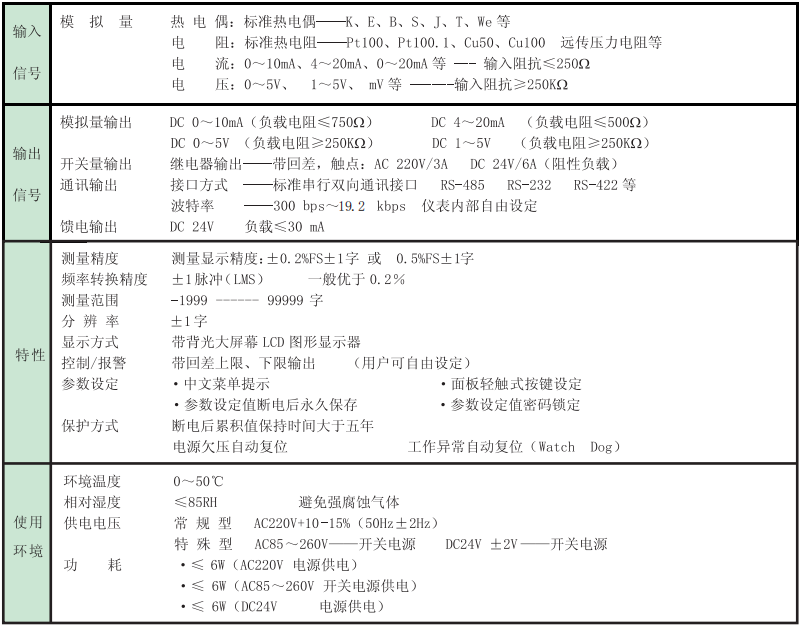

二、儀表技術參數

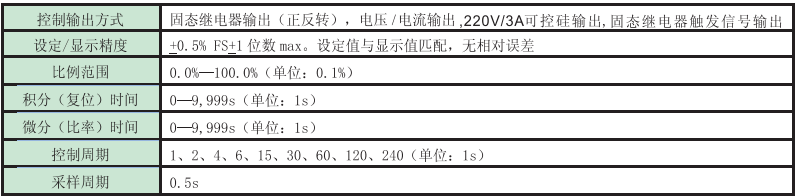

三、特殊技術參數

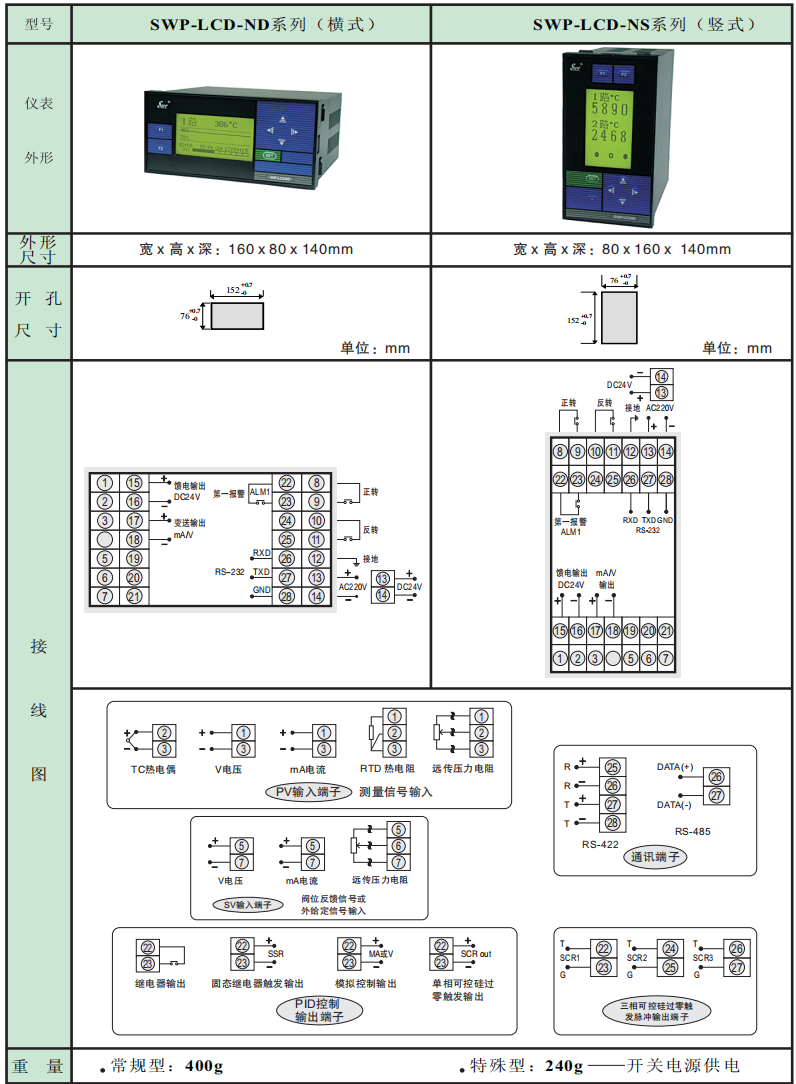

、儀表外形及接線圖(以下為基本配線,特殊訂貨請參考隨機接線圖)


、SWP-LCD系列PID小型單色自動演算外給定(或閥位)控制儀型譜表

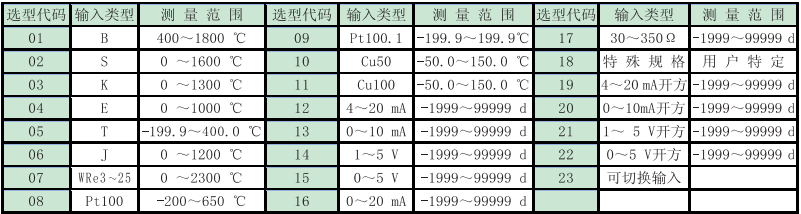

★ 輸入類型


★變送輸出方式


★通訊方式


                                                   通訊協議∶出廠時采用SWP通訊協議。?

                                                                    用戶有訂購特殊的通訊協議請在訂貨時注明。

★報警輸出方式


★控制輸出方式



★ 注1∶儀表作為閥位正反轉控制時,只能帶一個報警,上限或下限,可任意設定。

★ 注2∶外給定控制一一控制目標值由外部輸入信號給定。

★ 注3∶閥位控制-—繼電器正轉、反轉控制輸出。

?★ 注4∶控制輸出為PID或閥位控制,變送輸出為測量值對應的變送輸出。

★型號舉例∶SWP-LCD-ND815-21-08/12-HL-P-W?

                   液晶顯示PID外給定控制儀,通訊方式RS-232,輸出方式繼電器輸出,測量信號輸入類型為Pt100,外給定信號輸入類型為4~20mA,一路報警為上限報警,第二報警為下限報警,DC24V饋電輸出,供電方式為直流24V供電,無記錄功能。?
