SWP-LCD-NP小型單色64段PID可編程序控制儀

添加時間: 2020-08-23 19:04:09
介紹:

SWP-LCD-NP小型單色64段PID可編程序控制儀

?       SWP-LCD-NP小型單色64段PID可編程序控制儀是一種智能化多功能二次儀表,可按預先設置的程序,分段對被控參量自動進行監測,控制,記錄與遠傳。適用于進行高精度多段曲線程序升/降溫控制的系統(如啤酒發酵、窯爐升溫等)。可根據生產過程的要求,按照一定的曲線進行控制,最多可分六十二段曲線對控制對象進行編程控制,每一段均采用PID參數設定控制,使控制更為精確可靠。

一、 儀表特點

        ?1、可分別帶有一路 PID控制輸出及一種變送輸出,可適用于各種測量控制場合。

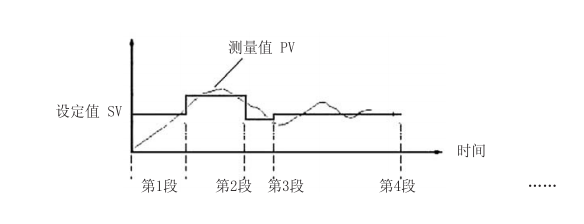

        ?2、最多可分六十二段曲線對控制對象進行編程控制,每一段均采用PID參數設定控制,使控制更為精確可靠。


          3、可實現自動/手動無擾動切換。手動切換至自動時,采用逼近法積算,并帶切換限幅功能,以實現手動/自動的平滑?切換。?

          4、具有多種曲線控制輸出功能,可實現曲線控制暫停、曲線控制清零、曲線控制步進等功能。

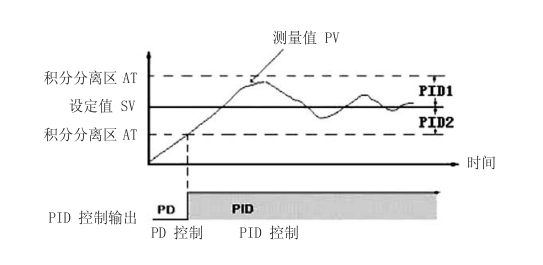

          5、采用雙區 PID控制,抑制超調,提高控制精度。


           6、曲線段可按秒、分單位運行設置,計算曲線的最小時間單位為秒。

           ?7、曲線可按北京標準時間運行,即曲線設定值可以按北京標準時間設置(如∶北方的供熱系統)。

           8、帶有閥位顯示、閥位反饋控制功能。?

           9、具有正、反轉控制輸出,不要閥門伺服放大器就可以直接控制閥門。?

         10、具有內設定(有儀表內部參數SV設定)、外設定(有外給定信號輸入,支持全可切信號輸入)功能。

         11、同屏顯示實測數據與設定曲線的記錄曲線,直觀顯示儀表的控制效果。

         12、帶有3路可組態I0輸出(報警、控制、閥門),2路可組態模擬量輸出(變送、控制)

         13、帶有動態密碼,防止用戶隨意更改參數。?

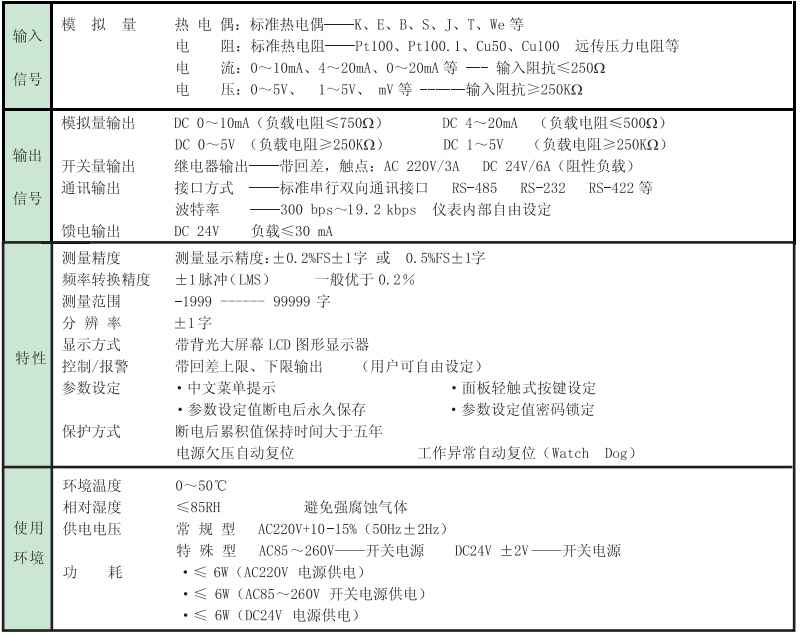

二、儀表技術參數

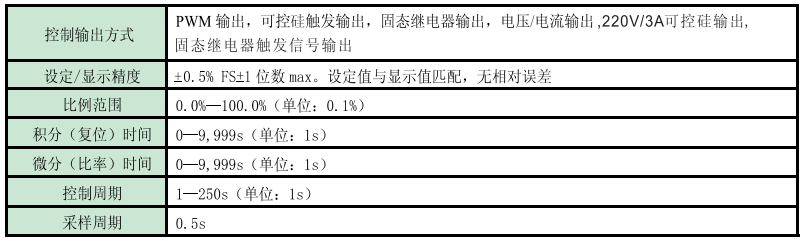

三、特殊技術參數

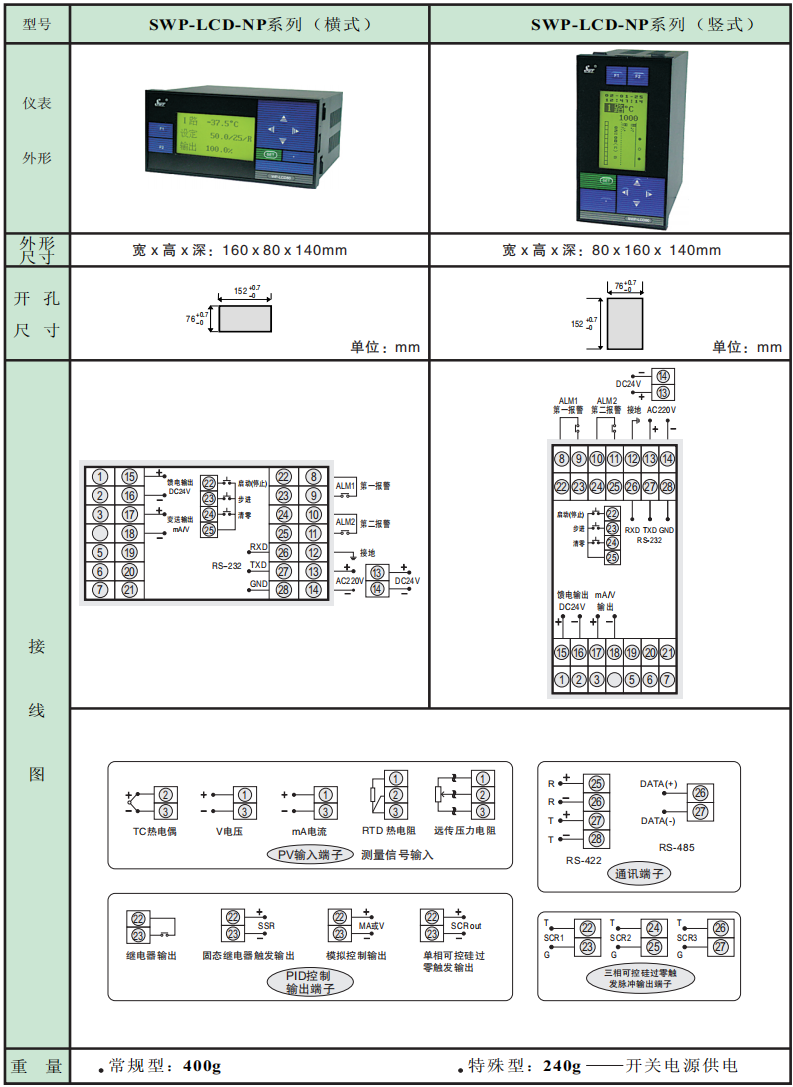

、儀表外形及接線圖(以下為基本配線,特殊訂貨請參考隨機接線圖)

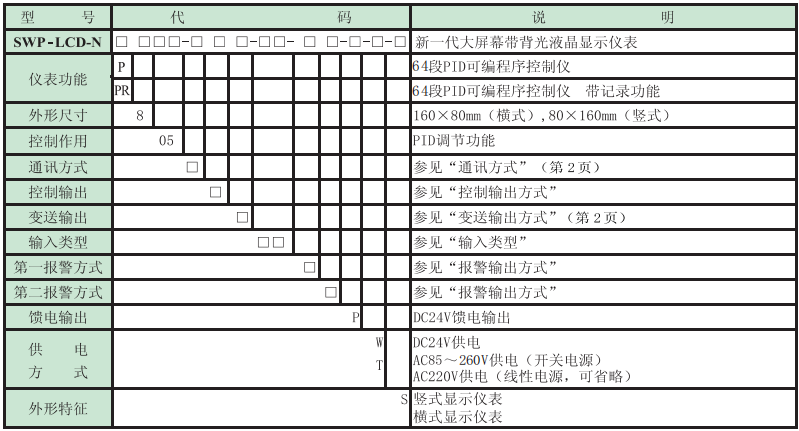

、SWP-LCD-NP系列64段PID可編程序控制儀型譜表

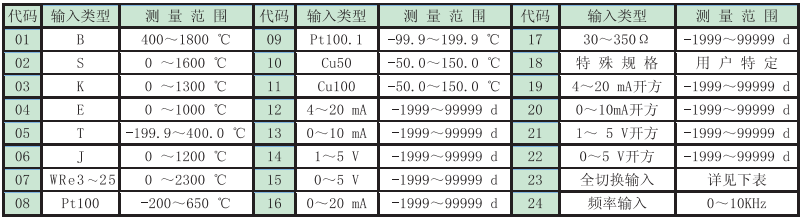

★ 輸入類型


★全切換輸入只需設定儀表二級參數,即可切換輸入多種分度號,可輸入分度號如下∶


★通訊方式


                                                   通訊協議∶出廠時采用SWP通訊協議。?

                                                                    用戶有訂購特殊的通訊協議請在訂貨時注明。

★變送輸出方式


★報警輸出方式


★控制輸出方式


★型號舉例∶①SWP-LCD-NP805-21-09-HL-P-W-S

                   ?通訊方式為 RS-232,輸出方式為繼電器輸出,輸入類型為Pt100.1,一路報警為上限報警,第二報警為下限報?警,DC24V饋電輸出,DC24V 供電,豎表。

                   ②SWP-LCD-NP805-81-08-LH-P-T

                   ?通訊方式為RS-485,輸出方式為繼電器輸出,輸入類型為Pt100,一路報警為下限報警,第二報警為上限報警,DC24V饋電輸出,AC90~265V供電(開關電源),橫表。?
