SWP-LCD-NLT天然氣流量積算儀?
SWP-LCD-NLT天然氣流量積算儀?
SWPLCD-NLT(智能)天然氣流量顯示積算控制儀適用于在線測量天然氣的流量,將管道中的天然氣流量經補償、計算自動換算為工業標準狀態下的天然氣體積流量和積算量。
一、儀表特點
?1、同時顯示天然氣流量測量系統的多個參數(如∶時間、差壓、壓力、溫度、流量、積算量等),還可根據用戶要求顯示?FZ、FG 等,更有利于對生產工藝參數的監控。
?2、可接3路被測信號,滿足溫度補償;壓力補償;溫壓全補償?shù)姆e算要求。?
3、新增加的掉電記錄功能可記錄儀表工作期間掉電發生的實時時間、掉電次數及掉電時間累積值,防止人為或意外掉電?造成累計值的偏差。

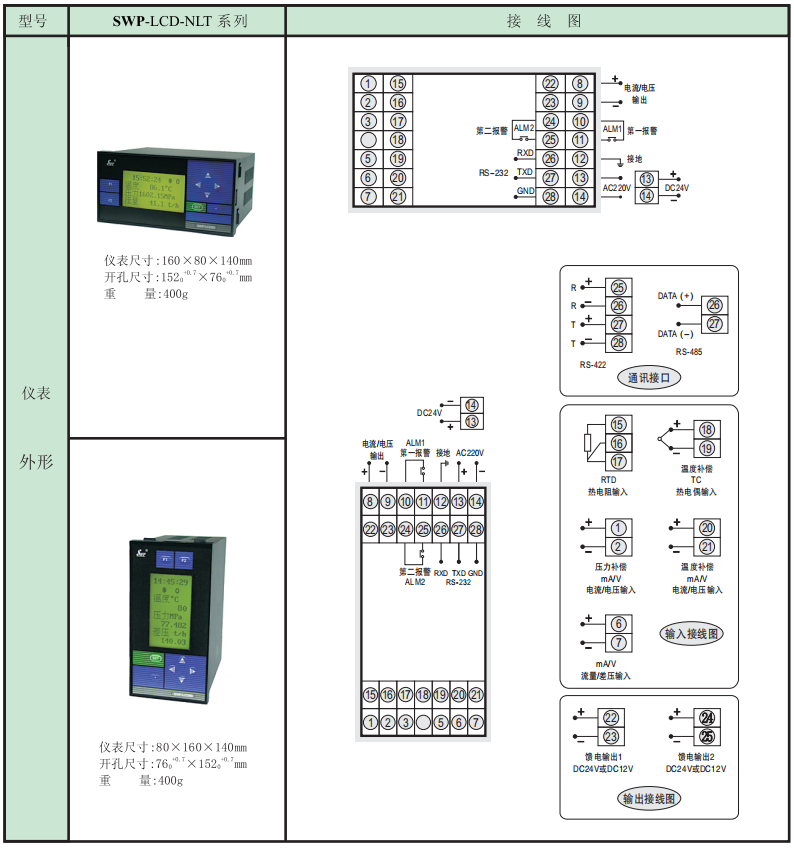

二、儀表外形及接線圖(以下為基本配線,特殊訂貨請參考隨機接線圖)

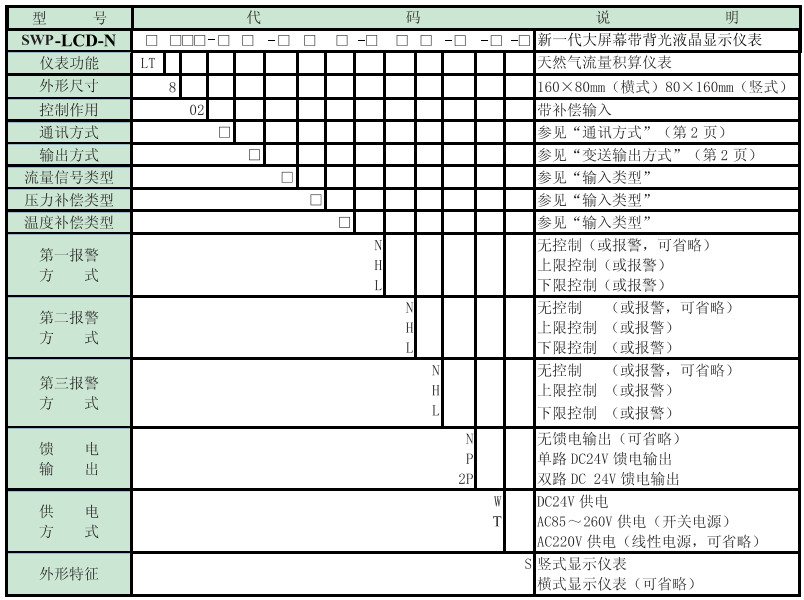

三、SWP-LCD-NLT系列天然氣流量積算控制儀型譜表

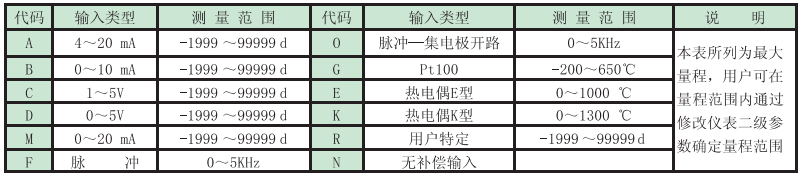

★輸入類型∶(出廠默認值)
★通訊方式
通訊協議∶出廠時采用SWP通訊協議。?
用戶有訂購特殊的通訊協議請?jiān)谟嗀洉r(shí)注明。
★變送輸出方式
★報警方式
★控制輸出方式
★型號舉例∶①SWP-LCD-NLT802-21-BC-HL-P-W-S?
帶補償輸入,通訊方式RS-232,輸出方式為繼電器輸出,輸入類型為一路0~10mA,第二路1~5V,一路報警為上限報警,第二報警為下限報警,單路 DC24V 饋電輸出,DC24V 供電,豎表。
②SWP-LCD-NLT802-82-AC-LH-N-T?
帶補償輸入,通訊方式RS-485,輸出方式為4~20mA,輸入類型為一路4~20mA,第二路1~5V,一路報警為下限報警,第二報警為上限報警,無饋電輸出,AC85~260V供電(開關電源),橫表。?
