MS7059-I2毫伏信號輸入隔離器(一入二出)
MS7059-I2毫伏信號輸入隔離器
?
一、特性
1入2出?
·直流毫伏信號輸入
·直流毫伏信號輸出?
二、技術規格
·直流毫伏信號輸入,經過隔離傳送,輸出所需的直流毫伏信號。 ·直流電源供電方式,供電電源-輸入-輸出以及各通道之間隔離。 ·采用標準的35mmDIN導軌卡式安裝??砂尾宓慕泳€插頭端子,彈簧壓緊連接。? ●輸 入? 輸入信號∶直流毫伏信號范圍-5~+60mV 最小量程∶3mV 輸入阻抗∶>20MΩ ?●輸 出? 輸出信號∶直流毫伏信號范圍-5~+60mV 輸出阻抗∶<10Ω 輸出紋波∶<5mVp-p? | ● 供電電源? 供電電壓范圍;20-30VDC 額定供電電壓∶24VDC? 電流消耗(24VDC供電時)∶<20mA(1入1出)? <30mA(1入2出》? ● 綜合參數 標準精度;±0.1% 溫度漂移∶±0.015%/℃ 響應時間∶<10ms? 隔離能力∶輸入-輸出-電源之間2.5KV,1min,50Hz 絕緣電阻∶輸入-輸出-電源之間 ≥100MΩ/500VDC 工作環境溫度∶-20~+60℃ 儲存環境溫度∶-40-+80℃? 機殼材質/防護等級∶PC(聚碳酸脂)材料/IP20 外形尺寸∶16×116×110(mm)? |

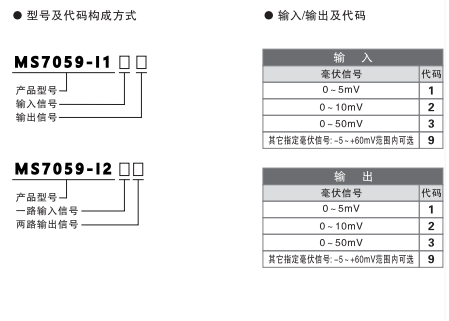

三、型號選擇
四、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝,以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
2.連接至現場的設備:二線制或三線制非智能變送器有源電信號。
3.連接至控制系統(或其它單元組合儀表):各款 DCS/PLC的AI卡,接收電流或電壓信號。
● 外形尺寸
寬(厚)× 高 × 深=16×116×110(mm)

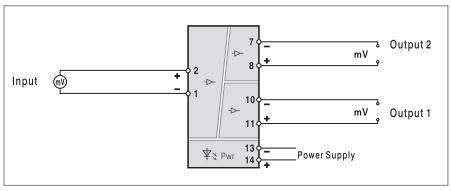

五、端子接線圖
● 端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
