MS7059-I1毫伏信號輸入隔離器(一入一出)

添加時間: 2020-07-31 17:11:06
介紹:

MS7059-I1毫伏信號輸入隔離器

?

一、特性

     1入1出?

     ·直流毫伏信號輸入

     ·直流毫伏信號輸出?

二、技術規格

·直流毫伏信號輸入,經過隔離傳送,輸出所需的直流毫伏信號。

·直流電源供電方式,供電電源-輸入-輸出以及各通道之間隔離。

·采用標準的35mmDIN導軌卡式安裝??砂尾宓慕泳€插頭端子,彈簧壓緊連接。?


●輸 入?

輸入信號∶直流毫伏信號范圍-5~+60mV 最小量程∶3mV

輸入阻抗∶>20MΩ


?●輸 出?

輸出信號∶直流毫伏信號范圍-5~+60mV

輸出阻抗∶<10Ω

輸出紋波∶<5mVp-p?



● 供電電源?

供電電壓范圍;20-30VDC

額定供電電壓∶24VDC?

電流消耗(24VDC供電時)∶<20mA(1入1出)?

                                            <30mA(1入2出》?


● 綜合參數

標準精度;±0.1%

溫度漂移∶±0.015%/℃

響應時間∶<10ms?

隔離能力∶輸入-輸出-電源之間2.5KV,1min,50Hz

絕緣電阻∶輸入-輸出-電源之間 ≥100MΩ/500VDC

工作環境溫度∶-20~+60℃

儲存環境溫度∶-40-+80℃?

機殼材質/防護等級∶PC(聚碳酸脂)材料/IP20

外形尺寸∶16×116×110(mm)?

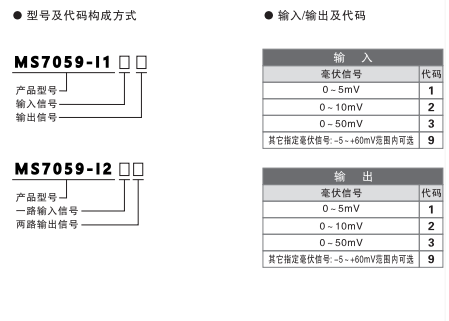

三、型號選擇


四、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝,以利于儀表內部熱量散發。
     ●  典型應用
       1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
       2.連接至現場的設備:二線制或三線制非智能變送器有源電信號。
       3.連接至控制系統(或其它單元組合儀表):各款 DCS/PLC的AI卡,接收電流或電壓信號。

●  外形尺寸
          寬(厚)×  高  ×  深=16×116×110(mm)

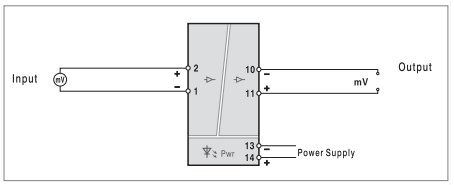

五、端子接線圖
                 ●    端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
