MS6915熱電偶輸入隔離式安全柵(智能型/一入二出)
MS6915熱電偶輸入隔離式安全柵(智能型/一入二出)
一、特性
· 1入2出
·本安輸入
· 適用于K、E、S、B 等熱電偶
· 可以編程設定輸入類型和量程范圍
· 隔離輸出4~20mA 或 1~5V
二、概述
1、該隔離安全柵適用于現場危險區域的熱電偶信號輸入,經過隔離 , 轉換為標準的電流或電壓信號輸出至安全區的控制系統或其它儀表。
2、是智能型的溫度變送隔離安全柵, 可以通過PC機和控制軟件編程設定輸入的熱電偶類型和量程范圍。
3、一路輸入 , 兩路輸出。該隔離安全柵采用獨立的直流電源供電 供電電源-輸入-輸出之間隔離。
4、該溫度變送隔離安全柵可以與單元組合儀表及 DCS、PLC 等系統配套使用,廣泛用于工業生產過程的各種溫度檢測和控制系統。
5、標準35mmDIN 導軌卡式安裝??砂尾宓慕泳€插頭端子 , 彈簧壓緊連接。
三、技術規格
● 輸入(本安)
輸入類型:K、E、S、B、R、T、N、W、J 等各型熱電偶
溫度量程范圍:取決于所用傳感器類型 (參見量程表)
毫伏信號:-10~+100mV 范圍
最小毫伏量程:5mV
● 輸出
輸出信號:4~20mA,1~5V, 或其它指定信號
負載電阻:電流4~20mA或4~20mA輸出時, ≤550Ω
電壓1~5V、0~5V或0~10V輸出時, 負載≥100KΩ
● 供電電源
供電電壓范圍:20~30VDC
額定供電電壓:24VDC
最大電流消耗:<35mA
● 常規綜合參數
標準精度:±0.1%(參見熱電偶量程及測量誤差表)
冷端補償精度:±1℃ (補償范圍 -15~+75℃)
(冷端補嘗電阻已安裝在該隔離安全柵內部)
溫度漂移:基本誤差 /10℃
響應時間:<1s
隔離能力:輸入-輸出-電源之間 2.5KV,1min ,50Hz
絕緣電阻:輸入-輸出-電源之間 ≥100MΩ / 500VDC
機殼材質:PC(聚碳酸脂)材料
外形尺寸:16×116×110(mm)
工作環境溫度: -20~+60℃
適用于連接的現場設備及所處危險區域:熱電偶溫度傳感器
0區、1區、2區;IIA、IIB、IIC
● 防爆認證參數
防爆等級標志:[Exia Ga]IIC
最大安全電壓(Um):250VAC/DC
(端子1-2) Uo: 4.6V Io: 40mA Po: 0.05W Lo: 14 mH Co: 100μF
(端子2-3) Uo: 4.6V Io: 290mA Po: 0.34W Lo: 0.21mH Co: 100μF

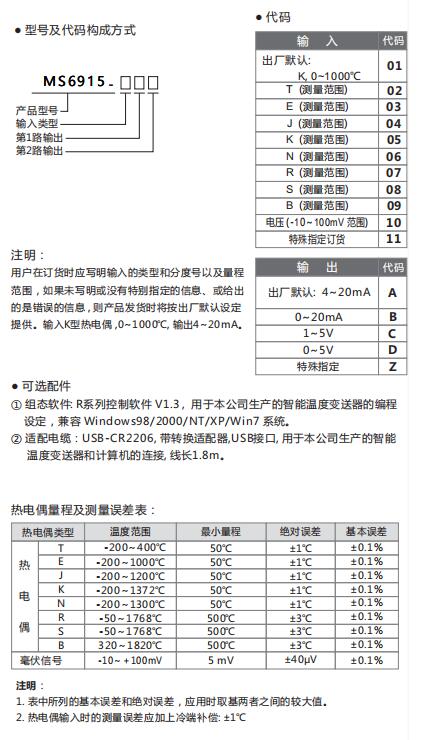

四、型號代碼

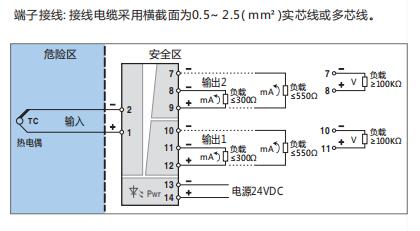

五、端子接線圖
