MS6917熱電阻輸入隔離式安全柵(智能型/一入一出)
MS6917熱電阻輸入隔離式安全柵(智能型/一入一出)
一、特性
· 1入1出
· 本安輸入
· 適用于Pt100,Cu50 等熱電阻
· 可以編程設定輸入類型和量程范圍
· 隔離輸出4~20mA 或 1~5V
二、概述
1、該隔離安全柵適用于現場危險區域的熱電阻信號輸入, 經過隔離, 轉換為標準直流信號 , 輸出到安全區的控制系統或其它儀表。
2、是智能型的溫度變送隔離安全柵, 有USB接口, 可以通過PC機和控制軟件編程設定輸入的熱電阻類型和量程范圍。
3、單通道 , 一路輸入, 一路輸出。采用獨立的直流電源供電 , 供電電源-輸入-輸出之間隔離。
4、可以與單元組合儀表及 DCS、PLC 等系統配套使用 , 廣泛用于工業生產過程的各種溫度檢測和控制系統。
5、標準35mmDIN 導軌卡式安裝??砂尾宓慕泳€插頭端子, 彈簧壓緊連接。
三、技術規格
● 輸入(本安)
輸入類型: Pt100、Cu50等各型熱電阻
溫度量程范圍:取決于所用傳感器類型 (參見量程表)
熱電阻傳感器連接形式: 2線制或 3線制
允許導線電阻:每條導線在10Ω以下
● 輸出
輸出信號:4~20mA,1~5V, 或其它指定信號
負載電阻:電流4~20mA或4 ~20mA 輸出時, 550≤ Ω
電壓1~5V、0~5V或0~10V輸出時, ≥100K Ω
● 供電電源
供電電壓范圍:20~30VDC
額定供電電壓:24VDC
最大電流消耗:<38mA
● 常規綜合參數
標準精度:±0.1%(參見熱電阻量程及測量誤差表)
溫度漂移:基本誤差 /10 ℃
響應時間:<1s
隔離能力:輸入-輸出-電源之間2.5KV,1min ,50Hz
絕緣電阻:輸入-輸出-電源之間 ≥100MΩ / 500VDC
機殼材質:PC(聚碳酸脂)材料
外形尺寸:16×116×110(mm)
工作環境溫度: -20~+60℃)
適用于連接的現場設備及所處危險區域:熱電阻溫度傳感器
0區、1區、2區;IIA、IIB、IIC。
● 防爆認證參數
防爆等級標志:[ Exia Ga] IIC
最大安全電壓(Um) :250VAC/DC
(端子1-2) Uo: 4.6V Io :40mA Po: 0.05W Lo: 14 mH Co: 100 μF
(端子2-3) Uo: 4.6V Io : 290mA Po: 0.34W Lo :0 .21mH Co :100 μF

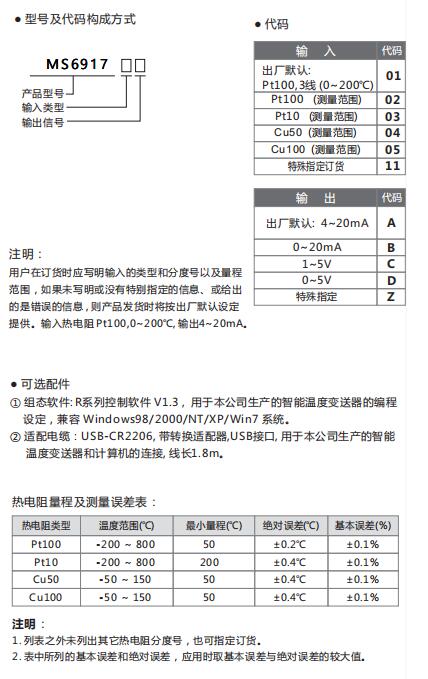

四、型號代碼

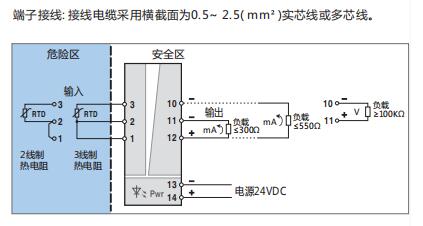

五、端子接線圖
