YTT系列差動遠傳壓力表

一、用途說明

       YTT-150型差動遠傳壓力表是二線制本質安全型防爆儀表，用于測量對銅及其合金不起腐蝕作用的液體、氣體和蒸汽的壓力。儀表帶上陰尼器后可測量影脈動、沖擊、突然卸荷介質的壓力、帶上隔膜部分后，可測量大粘度、有腐蝕性介質的壓力。本儀表除就地進行壓力指示外，還連續輸出與被測壓力信號成線性的4-20mA直流信號。可以與DDZ-II電動單元組合儀表中的顯示、記錄、調節儀表聯用，組成自動記錄、調節、控制等系統。適合于石油化工、冶金、電站、輕工業等部門使用。?

       本儀表符合GB3836.4-83《爆炸性環境用防爆電氣設備本質安全型電路和電氣設備》有關要求，并經防爆檢驗單位鑒定取得防爆合格證書。?

二、主要技術指示

       1、測量范圍∶見型號規格表

       2、輸出信號∶4~20mADC，二線制

       3、精度等級∶1.6級

       4、表頭直徑∶中150

       5、負載電阻∶250Q~350Q

       6、防爆標志∶ibIICT5?

       7、供電電源∶直流24VDC（本質安全型經ISB5326-1006/5362-2006型安全供電）

        8、工作環境

          （1）溫度∶-10～+55℃

          （2）相對濕度∶≤85%

          （3）外磁場∶≤5奧斯特?

      注∶1.產品分為基型，帶阻尼器型"Z"帶隔膜型"G"（與介質接觸部分材料為1gr18Ni9Ti和P261混煉）、帶隔膜阻尼型"F"

            ?2.儀表供電電源為直流24V，作本質安全型使用時由CI系列地ISB安全柵供電，作普通型使用時由配電?器供電?

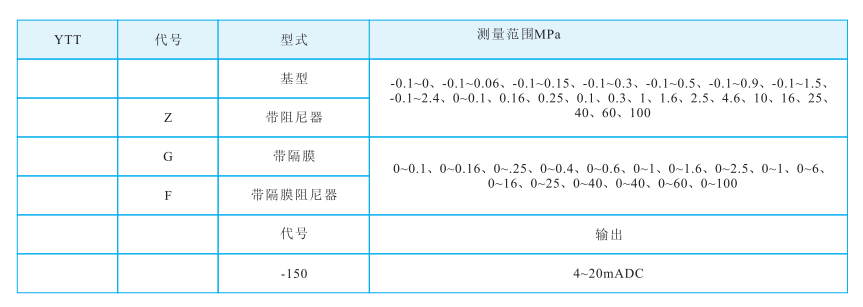

三、型號規格表
