一、應用
電阻遠傳壓力表適用于測量對鋼及銅合金不起腐蝕作用的液體,蒸汽和氣體等介質的壓力。因為在儀表內部設置一滑線電阻式發送器,故可把被測值以電量值傳至遠離測量點的一次儀表上,以實現集中檢測和遠距離控制。此外,本儀表并能就地指示壓力,以便于現場工藝檢查。?
二、原理
本儀表由一個彈簧管壓力表和一個滑線電阻式發送器組成。儀表機械部分的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上,因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時,電阻發送器的轉臂(電刷)也相應地得以偏轉,由于電刷在電阻器上滑行,使得被測壓力值的變化變換為電阻值的變化,耐傳至二次儀表上,指示出相應的讀數值。同時一次儀表也指示相應的壓力值。?
三、主要技術參數

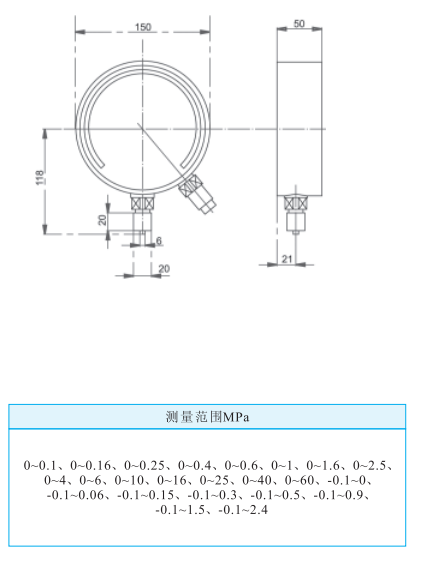

儀表外徑∶150mm
精度∶1.6%
? 發送器起始電阻值∶3~20Ω
發送器滿度電阻值∶340~400Ω

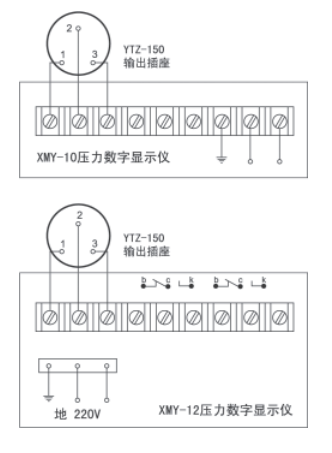

發送器接線端①②外加電壓不大于6V 滑線電阻式發送器接線圖
使用環境條件∶-40~60℃,相對濕度不大于85%,且振動和被測介質的急劇脈動應對儀表正常工作無明顯影響。
?溫度影響∶使用溫度偏離20±5℃時,其溫度附加誤差不大于0.4%/10℃。?
與二次儀表XMY-10壓力數字顯示儀及XMY-12壓力數字顯示控制儀?
