MS7021(MS7022)MS7023頻率信號輸入隔離器

添加時間: 2020-08-01 09:13:53
介紹:

MS7021(MS7022)MS7023頻率信號輸入隔離器

?

一、特性

    ?MS7021(1入1出)、MS7022(2入2出)、MS7023(1入2出)

     ·頻率信號輸入

     ·隔離輸出4-20mA或1-5V

二、技術規格

·將頻率信號輸入隔離處理,變送輸出與輸入的頻率信號成線性關系的直流電流或電壓信號。

?·本頻率信號隔離變送器采用獨立的直流電源供電方式。


● 輸 入

輸入形式(可選)∶

A. 集電極開路?輸入頻率范圍∶0~100 KHz;或其它頻率信號

    最小脈沖寬度∶4us以上(高電平/低電平)

    檢測電壓/電流∶5V DC/2mA DC

    檢測閾值∶開350Ω以下;關10KΩ以上

B. 干接點開關?輸入頻率范圍∶0~30HZz;或其它頻率信號

    最小脈沖寬度∶10ms以上(ON/OFF)

    檢測電壓/電流∶5V DC/2mA DC

    檢測閾值∶開350Q以下;關10KQ以上

C. 電壓脈沖?

    輸入頻率范圍∶0~100 KHz;或其它頻率信號

    ?輸入電壓脈沖∶5V、12V、24V(注∶以訂貨時選定的為準)

    最小脈沖寬度∶4us以上(高電平/低電平)

    檢測閾值∶電壓脈沖為5V時,?

                    高電平(VH)3V以上;低電平(VL)1V以下

                    電壓脈沖為12V或24V電壓脈沖時,

                    高電平VH)6V以上;低電平(VL)4V以下

輸入阻抗∶10KΩ以上

端子間最大輸入電壓∶±50V

● 輸 出?

輸出信號∶4~20mA;1~5V;或其它指定信號

負載電阻∶4-20mA輸出時,≤550Q(出廠默認)

                ?1~5V輸出時,≥100KΩ


● 供電電源?

供電電壓范圍∶20~30VDC

額定供電電壓∶24VDC?

電流消耗(24VDC供電時)∶<30mA(1入1出)?

                                            <40mA(1入2出)

                                            <48mA(2入2出)


● 綜合參數

標準精度∶±0.2%

溫度漂移∶基本誤差/10℃

響應時間∶<10ms?

隔離能力∶輸入-輸出-電源之間2.5KV,1min.50Hz

絕緣電阻∶輸入-輸出-電源之間≥100MΩ/500VDC

工作環境溫度∶-20~+60℃

儲存環境溫度∶-40~+80℃?

機殼材質/防護等級∶PC(聚碳酸脂)材料/IP20?

外形尺寸∶16×116×110(mm)

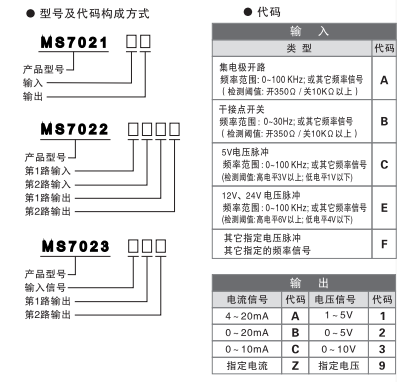

三、型號選擇


四、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝,以利于儀表內部熱量散發。
     ●  典型應用
       1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
       2.連接至現場的設備:二線制或三線制非智能變送器有源電信號。
       3.連接至控制系統(或其它單元組合儀表):各款 DCS/PLC的AI卡,接收電流或電壓信號。

●  外形尺寸
          寬(厚)×  高  ×  深=16×116×110(mm)

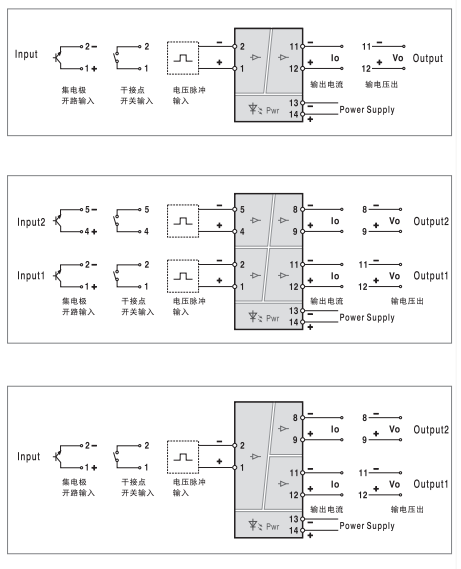

五、端子接線圖
                 ●    端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
