MSE系列交流電流變送器/電壓變送器
一、主要功能與特性
◆將被測交流電流(電壓)轉換成按線性比例輸出的直流電流或電壓;
◆優良的溫度特性和長期的工作穩定;
◆準確度高,具有良好的性?xún)r(jià)格比。?
二、技術參數
執行標準:GB/T 13850-1998,IEC688:1992 準 確 度:0.2%,0.5% 整機功耗:≤1.0VA 工作穩定性:年變化< 0.2% 工頻耐壓:AC2.0kV/min.1mA 絕緣電阻:≥20MΩ(DC500V) 沖擊電壓:5kV(峰值),1.2/50 μS 響應時間:≤350ms 輸入范圍:AC0~10A、0~500V可選,頻率50/60Hz 吸收功率:每路<0.45VA/450V,<0.2VA/100V,<0.1VA/5A | 過載能力:電流:2倍連續, 30倍/秒。 電壓:2倍連續 輸出信號:DC0~5V、1~5V、0~20mA、4~20mA等 負載電阻:電流輸出:+12V、+15V輔助電源時RL≤270Ω +24V輔助電源時RL≤600Ω 電壓輸出:RL≥2KΩ 工作環境:-10~50℃,20%~90%無凝露 貯存環境:-40~70℃,20%~95%無凝露 安裝方式:DIN(35mm)導軌和M3鏍釘固定 外形尺寸:44mm×75 mm×71mm |

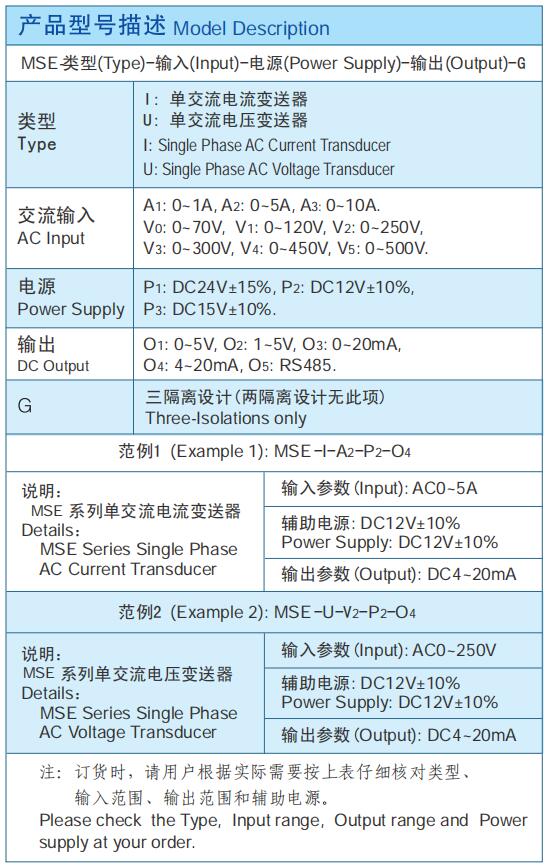

三、選型指南

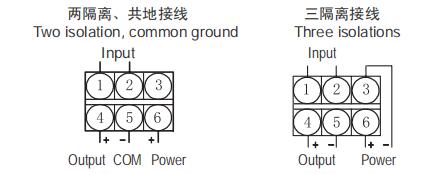

四、端子接線圖

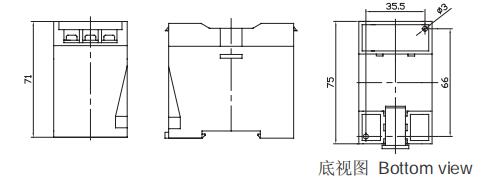

五、產品結構圖
