MSD系列交流電流變送器/電壓變送器
交流電流變送器/電壓變送器
型號:MSD-I / MSD-U
一、概述
交流電流(電壓)變送器是一種能將被測交流電流(交流電壓)轉換成按線性比例輸出直流電壓或直流電流的儀器,廣泛應用于電力、郵電、石油、煤炭、冶金、鐵道、市政等部門的電氣裝置、自動控制以及調度系統。交流電流、電壓變送器具有單路、三路組合結構形式,其特點為:
1、準確度高(典型:0.2% 最好0.05%)。
2、整個量程范圍都有極高的線性度。
3、集成化程度高,結構簡單,優良的溫度特性和長期工作穩定性,使變送器免于定期校驗。
二、主要技術指標
執行標準:GB/T 13850-1998idtIEC688:1992 | 吸收功率:< 0.5VA/450V, <0.2VA/100V,<0.1VA/5A |

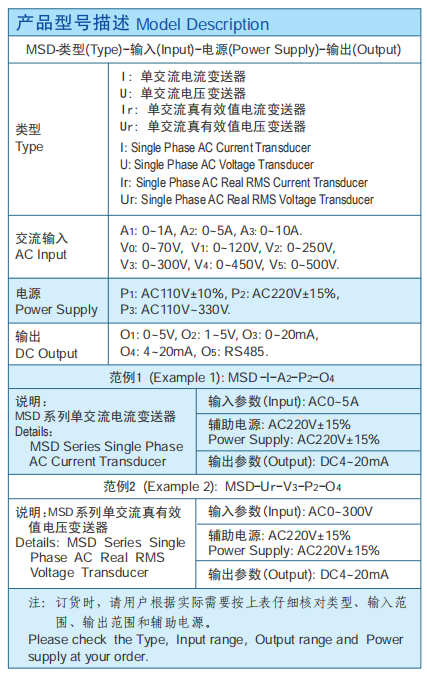

三、產品名稱及型號
四、接線圖
圖一
五、產品調試
找到對應于變送器面板上相應的ZERO和CAL兩個調試孔,其內的兩個電位器分別為零點和滿度調校電位器,
調校時用小螺絲刀慢慢旋轉至所需精度即可。
六、安裝
采用DIN導軌和螺釘兩種安裝方式,導軌寬度為35mm。螺釘大小為M4×12和M3×12。
七、注意事項
1、輸入、輸出、輔助電源接線必須正確,不能錯位。
2、使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在,海拔高度小于2500米。
3、產品出廠時已調校好零點和精度,請勿隨意調整。
