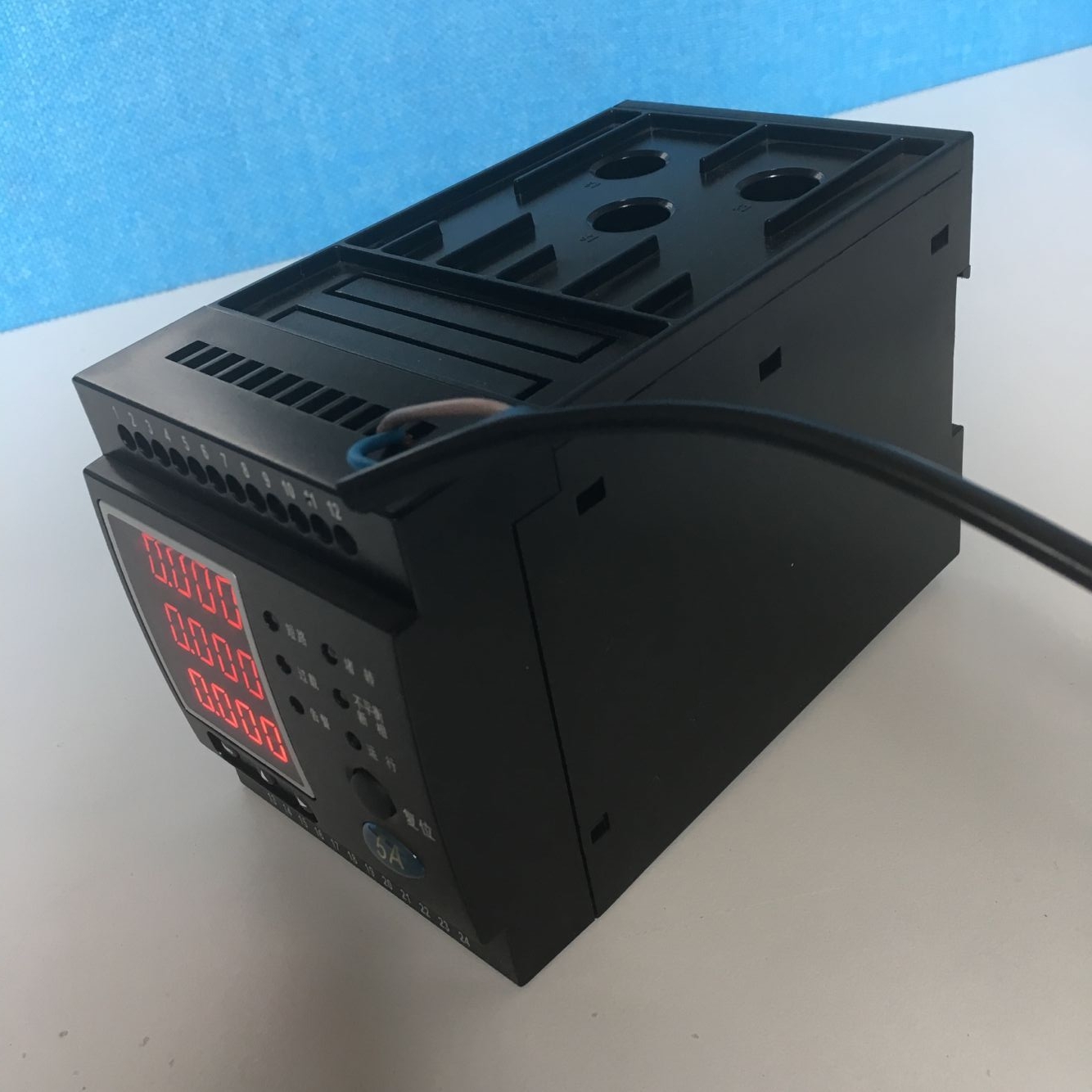

MS2301智能馬達保護控制器
一、產品簡介
MS2301系列智能馬達保護控制器是我公司針對低壓電動機在各種應用場合產生的故障而研發的電動機保護裝置。適用于保護交流50Hz,額定工作電壓至660V的各種電機。對電動機的短路、過載、堵轉、斷相/不平衡、過壓/欠壓、漏電/零序等故障引起的危害予以保護。
二、產品型號說明
型號 | 結構描述 | 主要用途及特點 |
MS2301T | 一體式 | 替代熱繼電器保護,保護輸出采用常閉接點,控制器失電不影響電機運行,RS485可選。 |
MS2301L | 滿足多種啟動方式,電流保護。RS-485通訊,一路電流DC4-20mA輸出可選,RS485接口。 | |
MS2301C | 滿足多種啟動方式,電流保護并帶電壓保護,一路電流DC4-20mA輸出可選,RS485接口。 |
三、產品設計選型
產品型號 | 額定電流 | 控制方式 | 附加功能 | |
MS2301T | 1A | 直接啟動(A) | 4-20mA輸出(M1) | |
雙向啟動(D) | ||||
MS2301L | Y/△啟動(Y) | 漏電保護(L) | ||
自耦變壓器降壓啟動(T) | ||||
MS2301C | 注:1、附加功能可選 |
四、技術指標
執行標準:JB/T10613-2006《數字式電動機綜合保護裝置通用技術條件》
電性能參數 | |
額定工作電壓 | AC380V/660V,50Hz |
額定工作電流 | 1A(0-1A)、5A(1A-5A)、10A(1A-10A)、50A(10A-50A)、100A(50A-100A)電流互感器均內置,250A(100A-250A)、500A(250A-500A)、820A(250A-820A)配套專用獨立互感器 |
輔助工作電源 | AC85V-265V,50Hz或DC85V-330V |
繼電器輸出接點容量 | AC250V5A |
測量準確度 | |
電流 | ±1.0%(≤120%Ie),±3.0%(120%Ie~800%Ie) |
電壓 | ±1.0% |
電氣絕緣性能 | |
絕緣電阻 | 100MΩ/500V |
介質強度 | 2kv(r.m.s),50Hz,1min |
環境條件 | |
工作環境 | 溫度:-10℃—55℃,濕度20%RH-95%RH |
貯存環境 | 溫度:-25℃—70℃,濕度20%RH-95%RH |
大氣壓力 | 80kPa~110kPa(相對于海拔高度為2km 及以下) |
EMC電磁兼容 | |
靜電放電 | GB/T 14598.14(idt IEC60255-22-2)規定的Ⅲ級(接觸放電8kV)靜電放電干擾試驗 |
輻射電磁場 | GB/T 14598.10(idt IEC60255-22-4)規定的Ⅲ級(40db μV/m)的輻射電磁場干擾試驗 |
快速瞬變干擾 | GB/T 14598.10(idt IEC60255-22-4)規定的Ⅳ級(通信端口2 kV,其它端口4kV)的快速瞬變干擾試驗 |
浪涌(沖擊)電壓 | GB/T 14598.3-1993(eqv IEC60255-5)規定的峰值為4kV(強電回路)或1kV(弱電回路)的標準雷電波的沖擊電壓試驗 |
五、產品功能
型號 | MS2301T | MS2301L | MS2301C |
標準保護功能 | |||
短路保護 | ● | ● | ● |
啟動加速超時保護 | ● | ● | ● |
過載保護(定/反時限) | ● | ● | ● |
堵轉保護 | ● | ● | ● |
缺相/不平衡保護 | ● | ● | ● |
接觸器分斷能力保護 | ● | ● | ● |
欠載保護 | ● | ● | ● |
過壓、欠壓保護 | ● | ||
相序閉鎖 | |||
漏電保護 | ● | ● | |
控制功能 | |||
直接啟動 | ● | ● | |
雙向啟動 | ● | ● | |
Y/△啟動 | ● | ● | |
自耦變壓器降壓啟動 | ● | ● | |
電抗器降壓啟動 | ● | ● | |
其他啟動 | 定制 | ||
測量功能 | |||
三相電流 | ● | ● | ● |
三相電壓 | ● | ||
狀態量輸入(無源干接點輸入,控制器內部提供5V電源) | |||
開關量輸入 | 7路 | 7路 | 7路 |
繼電器控制輸出 | |||
控制量輸出 | 2路 | 3路 | 3路 |
模擬量輸出 | |||
4-20mA電流 | 1路可選 | 1路可選 | 1路可選 |
標準RS-485接口 | 1路可選 | 1路 | 1路 |
六、外形尺寸
外形尺寸:φ83mm×95mm×146mm
安裝:35mm導軌安裝
穿線孔徑:φ14mm
