MS6054直流信號輸入隔離式安全柵(二入二出)

添加時間: 2020-09-06 16:29:15
介紹:

MS6054直流信號輸入隔離式安全柵(二入二出)

一、特性
      ● 將危險現場的各種本安設備的直流信號輸入。
      ● 標準模擬信號電隔離。
      ● 線性化轉換輸出,可選擇420mA15V信號以及其它所需的直流信號。
      ● 模塊化表芯設計,內部采用數字化調校,無需零點和滿度調節電位器,溫度漂移自動補償。
      ● 帶有工作電源指示燈。
      ● 雙通道,兩路隔離輸入兩路隔離輸出,本安輸入回路[Exia]IIC,輸入回路短路保護。
      ● 即插即拔式接線端子,DIN導軌卡式安裝。
二、描述
      ①MS6054直流信號輸入隔離式安全柵,是對連接到危險場合的直流信號輸入,經安全柵隔離限能處理,轉換成標準過程信號輸出至安全區的控制系統或其它智能儀表。
      ②本隔離式安全柵需要獨立供電,供電電源-輸入回路-輸出回路之間電磁隔離。
三、技術規格

產品型號:MS6054
型號規格(代碼)
     代碼是指明信號輸入或輸出的量程范圍,用戶訂貨時可自由選定(見選型譜)。
工作電源
     電源接線:獨立的接線端子13-,14+,可帶電拔插
     電源電壓:20~35VDC
     余波Wpp:<5
     電流損耗:約80mA
     電源指示:得電時LED 燈亮;綠色
輸入回路(Exia IIC危險區)
     兩路通道隔離輸入
     第 一路輸入通道:端子1-,2+接線(參見端子接線圖)
     第二路輸入通道:端子4-,5+接線(參見端子接線圖)
     電流信號:420mA020mA;或指定電流量程
     電壓信號:15V05V;010V;或指定電壓量程
     輸入阻抗:內置輸入電阻50Ω
輸出回路(安全區)
     兩路通道隔離輸出
     第 一路輸出通道:端子10,11,12接線(參見端子接線圖)
     第二路輸出通道:端子7,8,9接線(參見端子接線圖)
     輸出電流:420mA;020mA;或指定電流量程
     電流輸出時允許負載:0550Ω420mA020mA輸出時)
     輸出電壓:15V;05V010V;或指定電壓量程
     電壓輸出阻抗:內置輸出電阻250Ω

性能指標
     標準精度:±0.1%FS
     溫度漂移:±0.015%/℃
     響應時間:≤1s0→ 90%
     穩定時間:≤3s
     電源電壓變動影響:±0.1%(允許電壓范圍)
     負載電阻變化影響:±0.1%/250Ω
     通道隔離:輸入1-輸入2-輸出1-輸出2-電源之間隔離
     絕緣電阻:≥100MΩ/500VDCAC
     隔離能力:500VAC/1分鐘50Hz
     安全區與危險區之間間隔離電壓:250VAC
     抗電磁兼容性:符合IEC61000相關抗電磁標準
環境參數
     工作溫度:0~+60℃
     儲運溫度:-20~+80℃
     環境濕度:5~+95RH(無冷凝)
結構及外形尺寸
     結構:卡裝式;模塊化表芯;ABS材質機殼;拔插式端子
     外形尺寸:W16×H116×D110mm),參見外形尺寸圖
      整機重量:約120g
安全防爆認證參數
     整機滿足:GB3836.1-2000GB3836.42000標準相關要求
     防爆等級標志:[Exia Ga]IIC

大安全電壓(Um):250VAC/DC

 (端子1-2,4-5) Uo: 7.2V Io:3.7mA Po: 7mW Lo: 2.4mH Co: 4μF



四、型號選擇


五、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝,以利于儀表內部熱量散發。
     ●  典型應用
       1. 適合將現場信號輸入隔離轉換:信號入二出。
       2. 適用于連接至現場的設備:二線制或三線制非智能變送器,有源電流信號。
       3. 現場設備所處區域:0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
       4. 安全柵輸出端連接:可與單元組合儀表及 DCS/PLC等系統配套使用。

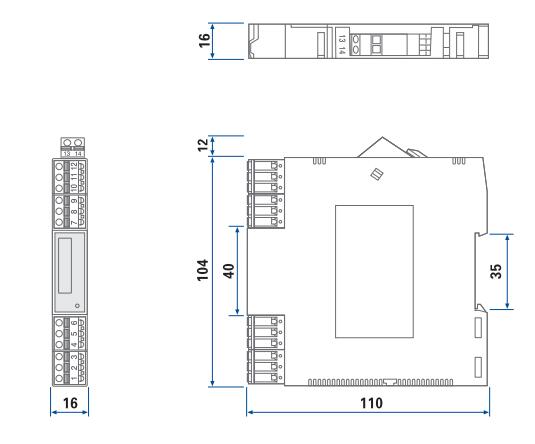

●  外形尺寸
          寬(厚)×    ×  深=16×116×110mm

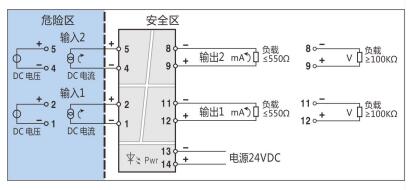

六、端子接線圖
      ●  端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
