MS7054直流信號隔離器(二入二出)

添加時間: 2020-07-19 20:17:46
介紹:

MS7054直流信號隔離器

?

一、特性

     2入2出?

      ·直流信號輸入

      ·輸出4-20mA,1-5V,

      或其他直流信號

二、技術規格

·接受現場各種設備的直流信號輸入,經過隔離、干擾抑制等處理后。向控制系統或其它儀表輸出直流電流或電壓信號。

·采用獨立的直流電源供電,供電電源-輸入-輸出之間隔離。

·標準的35mmDIN導軌卡式安裝。可拔插的接線插頭端子,彈簧壓緊連接。?


●輸入?

輸入信號∶4-20mA,1-5V,或其它指定信號

輸入阻抗∶電流輸入時24Ω;電壓輸入時≥500KΩ


●輸出?

輸出信號∶4-20mA.1-5V,或其它指定信號

負載電阻∶4-20mA輸出時,≤550Ω(出廠默認)?

               1-5V輸出時,≥100KΩ

輸出紋波∶<10mVp-p



●供電電源?

供電電壓范圍∶20~30VDC

額定供電電壓∶24VDC?

電流消耗(24VDC供電時)∶<30mA(1入1出)?

                                             <45mA(1入2出)?

                                             <52mA(2入2出)


● 綜合參數

標準精度∶±0.1%

溫度漂移∶±0.015%/℃

響應時間∶< 10ms?

隔離能力∶輸入-輸出-電源之間2.5KV,1min.50Hz

絕緣電阻∶輸入-輸出-電源之間 ≥100MQ/500VDC

工作環境溫度∶-20~+60℃

儲存環境溫度∶-40~+80℃?

機殼材質/防護等級∶PC(聚碳酸脂)材料/IP20

外形尺寸∶16×116×110(mm)?

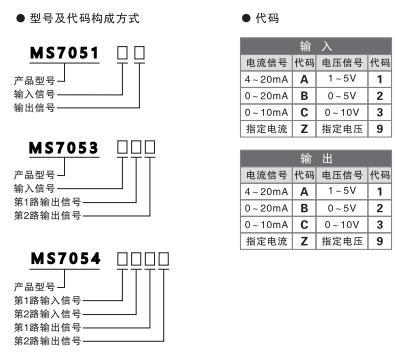

三、型號選擇


四、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝,以利于儀表內部熱量散發。
     ●  典型應用
       1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
       2.連接至現場的設備:二線制或三線制非智能變送器有源電信號。
       3.連接至控制系統(或其它單元組合儀表):各款 DCS/PLC的AI卡,接收電流或電壓信號。

●  外形尺寸
          寬(厚)×  高  ×  深=16×116×110(mm)

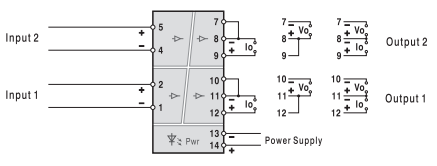

五、端子接線圖
                 ●    端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
