一、概述
MST182通用型二線制溫度變送器。
用于Pt100熱電阻、熱電偶電阻、毫伏電壓信號輸入,經隔離變送出標準的直流電流信號4~20mA。同時支持HART通訊協議。
二線制傳送方式(電源輸入與與信號輸出為共同的二根導線),輸出電流與被測溫度成線性。該變送器安裝于熱電偶傳感器的接線盒內與之形成一體化結構。廣泛用于工業生產過程的各種溫度檢測和控制系統。
產品通過CE認證。
二、特點
◇通用型各種輸入信號(熱電阻、熱電偶、電阻、電壓),支持HART通訊協議。
◇通過PC機或手操器可在線設置輸入類型和量程
◇二線制技術,4~20mA模擬輸出
◇高精度轉換,線性化曲線匹配
◇輸入輸出之間電磁隔離
◇緊湊的結構設計,體積小、重量輕
◇適合安裝于標準溫度傳感器接線盒內部
三、選型訂貨代碼
型號及代碼 | 說 明 | ||||||
MST182- | X | X | 通用型二線制溫度變送器(隔離型) | ||||
輸入 | 輸入類型 | 輸入代碼 | 輸出代碼 | 溫度范圍(℃) | 最小量程(℃) | 絕對誤差 | 基本誤差 |
熱電偶 | K | -200~1372 | 120 | ±1℃ | ±0.2% | ||
E | -200~1000 | 80 | ±1℃ | ±0.2% | |||
S | 0~1768 | 580 | ±3℃ | ±0.2% | |||
B | 320~1820 | 1000 | ±3℃ | ±0.2% | |||
R | 0~1768 | 850 | ±3℃ | ±0.2% | |||
T | -200~400 | 100 | ±1℃ | ±0.2% | |||
N | -200~1300 | 180 | ±1℃ | ±0.2% | |||
J | -200~1200 | 100 | ±1℃ | ±0.2% | |||
熱電阻 | Pt100 | -200~850℃ | 50 | ±0.4℃ | ±0.2% | ||
Cu50 | -50~150℃ | 50 | ±0.4℃ | ±0.2% | |||
電阻(歐姆) | 20~400Ω | 50Ω | ±0.2℃ | ±0.2% | |||
20~2000Ω | 1000Ω | ±0.2℃ | ±0.2% | ||||
電壓(毫伏) | -10~100mV | 10mV | 40uV | ±0.2% | |||
輸出 | 01 | 4~20mA |
注:1.列表之外的分度號因撥碼位置限制未列出,但均可指定訂貨。
2.上表所列的基本誤差和絕對誤差兩欄,應用時應取基本誤差,絕對物超最大值。
四、技術參數
產品出廠是預設為K型熱電偶,0~1000℃,內置冷端補償。
※輸入
輸入類型
熱電偶:K、E、S、B、T、W、J
熱電阻:Pt100熱電阻
電阻(Ω):電阻值
電壓(mV):毫伏電壓信號
※輸出
輸出電流(Io):4~20mA
輸出回路供電(Uo):12~30VDC
最小工作電壓(Ui):12VDC
負載電阻(計算方式):RL≤(Uo-Ui)/Io
輸出波紋:<10mVpp
※綜合參數
標準精度:±0.2%(參見選型表)
溫度漂移:±0.015%/℃
熱電偶輸入(冷端補償誤差):每20℃誤差1℃
熱電阻引線補償:±0.1%(0~10Ω)
負載變化影響:±0.1%(允許負載范圍內)
電源變化影響:±0.1%(12~30V)
隔離電壓:輸入/輸出之間1.5KV,1min,50Hz
響應時間:<1S(0~90%)
溫度時間≤3S
工作環境溫度:-20~+70℃
防護等級:IP00/IP54(傳感器防護等級決定)
電磁兼容:符合89/336/EEC,EN61000
外形尺寸(見外形尺寸圖):φ44×20(mm)
整機重量:約30克

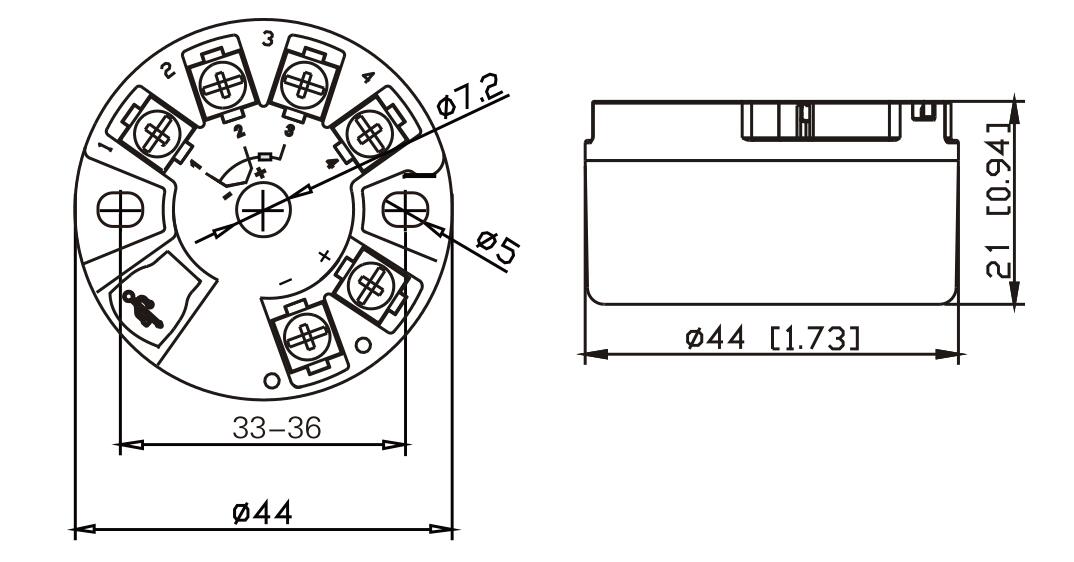

五、標準尺寸

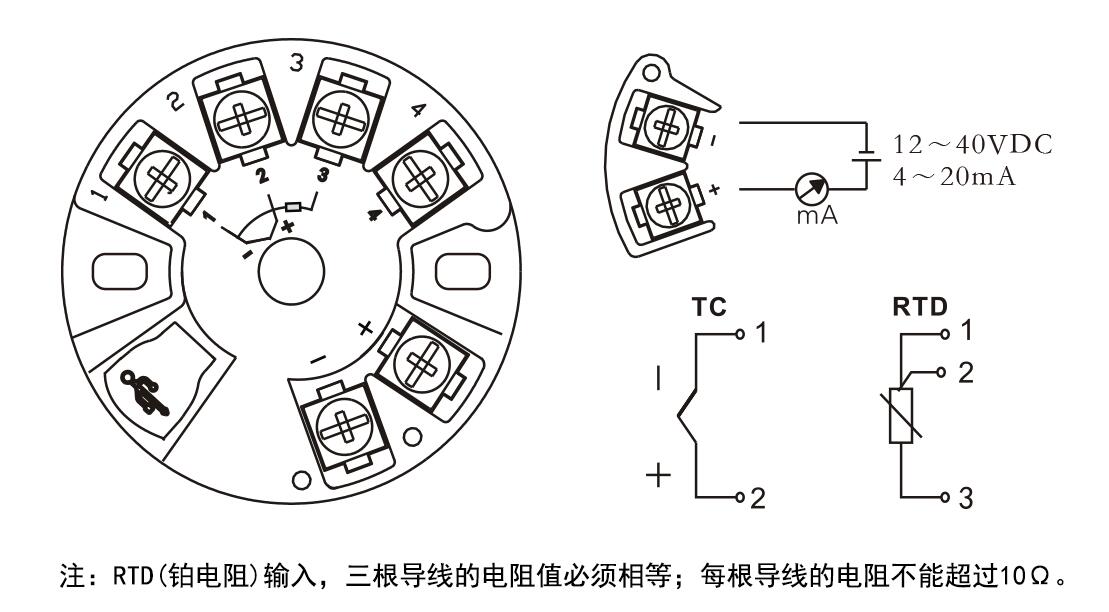

六、接線圖
