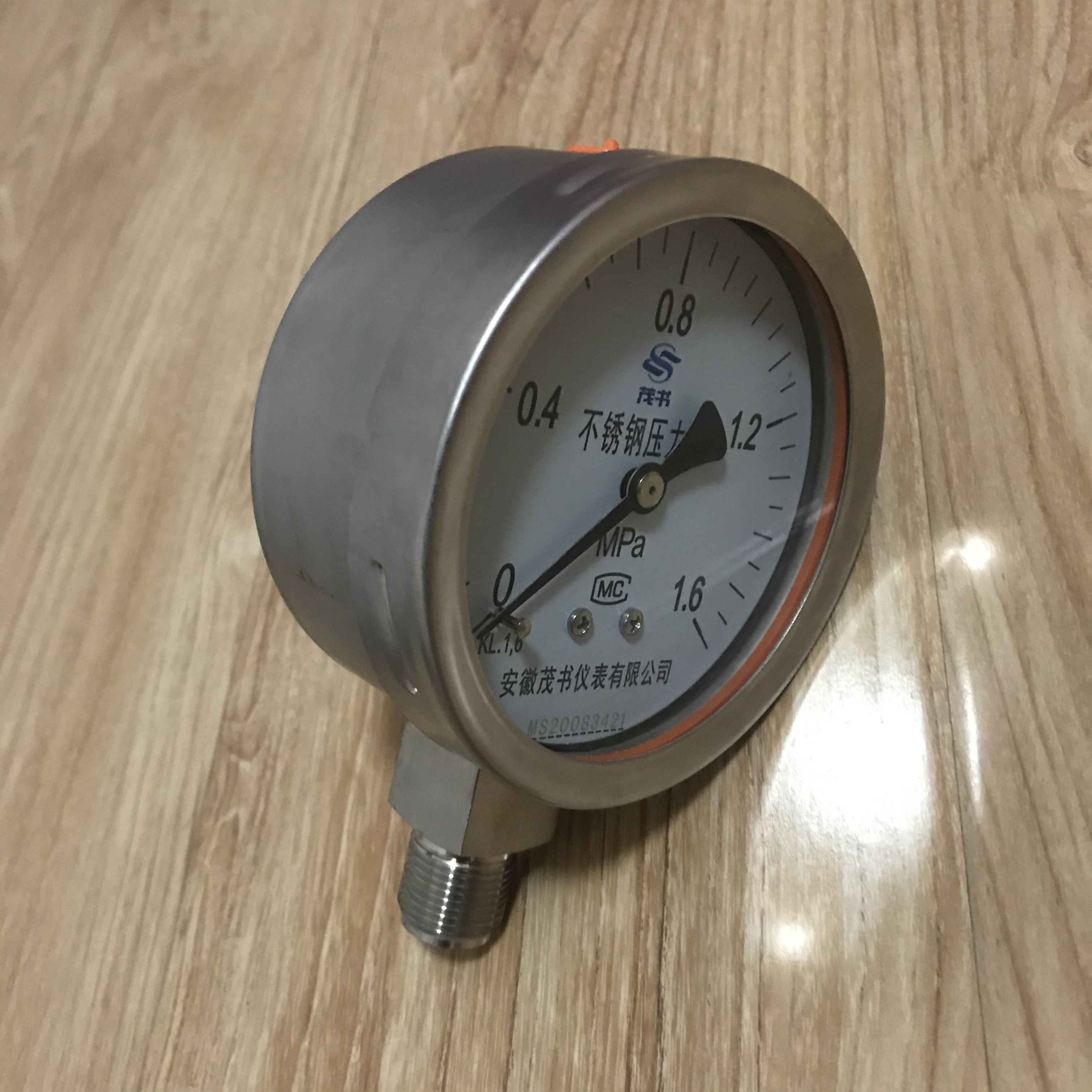

YTF系列不銹鋼壓力表

一、應用

      不銹鋼壓力表廣泛應用于石油、化工、冶金、電站等工業部門，可在測量介質腐蝕性強、工作環境惡劣、耐震要求較高的情況下使用。

二、原理

      儀表由導壓系統、齒輪傳動機構、示數裝置和外殼所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外非賣品內充液的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響

三、主要技術參數

       儀表外徑∶60、100、150

       精度∶1.6%、2.5%?

       連接螺紋∶M14×1.5、M20×1.5?1/8NPT、1/4NPT、1/2NPT..

       接液部分∶SUS316L

       玻璃∶安全防爆玻璃

       刻度盤∶白底黑字

       防護等級∶IP65

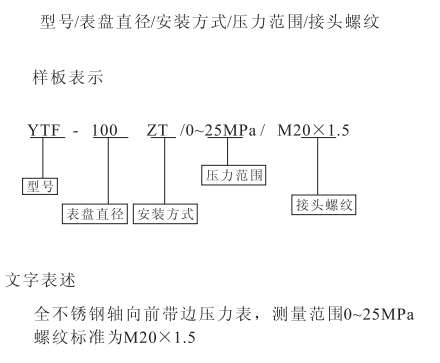

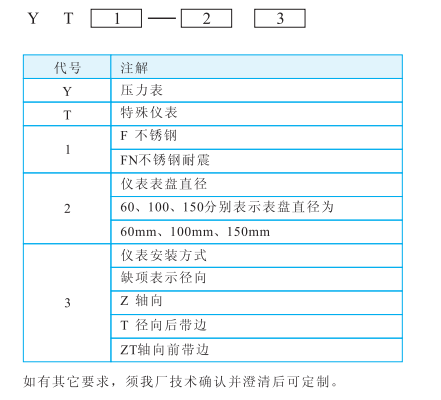

四、型號表示

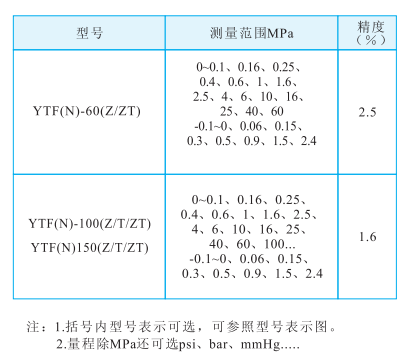

五、測量范圍、精確度等級

六、使用環境溫度

      環境溫度∶-25….+70℃（外殼內充液）?

                       -40..+70℃（外殼內不充液）?

       介質溫度∶最高+100℃?

       溫度影響∶≤0.4%/10℃（使用溫度偏離20±5℃）

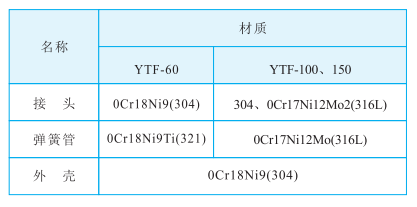

七、導壓系統及外殼材質

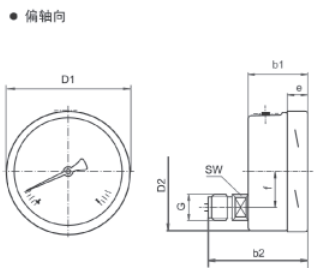

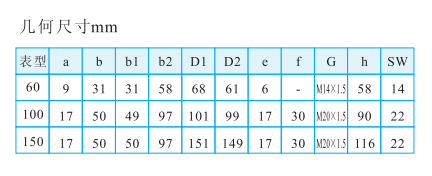

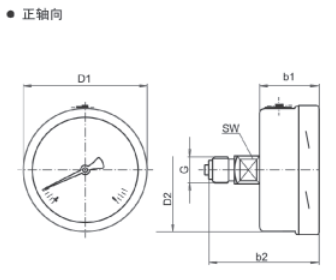

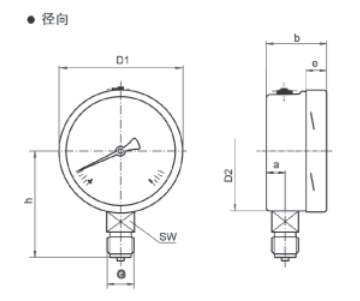

八、外形尺寸

九、訂貨須知

十、安全警告

      為安全起見，請選擇正確型號的產品，如若產品的選擇或使用不當，將可能會導致財產的損失或人身的傷害，系統的設計者及用戶應當完全負責選擇正確的產品和按照正確的方法使用產品。?
