MS3851系列智能電容式壓力變送器
MS3851系列智能電容式壓力變送器
一、概述
MS3851系列小型化電容式壓力變送器是我公司引進國外先進技術設備生產的新型變送器,關鍵原材料、元器件和零部件均采用進口,整機經過嚴格組裝和測試,該產品具有設計原理先進、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上完全融合了目前國內最為流行,并被廣泛使用的兩種壓力變送器(羅斯蒙特3051與橫河EJA),給使用者有耳目一新的感覺。同時與傳統的1151、CECC等系列產品在安裝上可直接替換,故它是一些老型號產品的替化和更新產品。為適合國內自動化水平的不斷提高和發展,該系列壓力變送器除設計小巧精致外,更推出具有HART總線協議的智能化功能。
二、特點
·精度高 ·穩定性好 ·二線制(特殊可四線制) ·固定元件,可插式印刷線路板 ·小型、重量輕、堅固抗振 ·量程、零點外部連續可調 ·正遷移可達500%;負遷移可達600% ·阻尼可調 | ·單向過載保護特性好 ·無機械可動部件,維修工作量少 ·全系列統一結構,零部件互換性強 ·接觸介質的膜片材料可選擇 ·(316L、TAN、HAS-C、MONEL等耐腐蝕材料) ·防爆結構,全天候使用 ·智能HART現場總線協議 |
三、工作原理
壓力變送器過程通過兩側或一側的隔離膜片、灌充液傳至&室的中心測量膜片。中心膜片是一個張緊的彈性元件,它對于作用在其上的兩側壓力差產生相應變形位移,其位移于差壓成正比,最大位移約0.1mm,這種位移在電容極板上形成差動電容,由電子線路把差動電容轉換成二線制的4-20mADC信號輸出。(見圖一)
圖一 圖二
四、功能參數
·使用對象:液體、氣體和蒸汽
·測量范圍:0~0.1KPa至0~40MPa
·輸出信號:4~20mADC
·供電電源:12~45VDC,一般為24VDC(見圖二負載特性)
·負載特性:與供電電源有關,在某一電源電壓是帶負載能力見圖二,負載阻抗RL與電源電壓Vs關系式:R1≤50(Vs-12)
·指示表:指針式線性指示0~100%刻度或LCD液晶式顯示。
·防暴:a.隔爆型:dIIBT4 b.本質安全型:iaIICT6
·量程和零點:外部連續可調
·正負遷移:壓力變送器零點經過正遷移和負遷移后,量程、測量范圍的上限值和下限值的絕對值,均不能超過測量范圍上限的100%。(智能型:量程比15:1)最大正遷移量為最小調校量程的500%;最大負遷移量為最小調校量程的600%
·溫度范圍:放大器工作溫度范圍:-29~+93℃(LT型為-25~+70℃)。
灌沖硅油的測量元件:-40~+104℃
法蘭式變送器灌充高溫硅油時:-20~+315℃,普通硅油:-40~+149℃
·靜壓:4、10、25、32MPa
·濕度:相對濕度為0~100%
·容積吸收量:<0.16cm3
·阻尼(階躍響應):壓力變送器沖硅油時,一般在0.2到1.67s之間連續可調
五、技術數據
(不帶遷移,在標準工作條件下,充硅油,316不銹鋼隔離膜片)
·精準度:±0.25%±0.5%(智能型:±100%)
·死區:無(≤0.1%)
·穩定性:六個月內(智能型為一年)不超過最大量程的基本誤差絕對值
·振動影響:在任意軸向上,振動率為200Hz時,誤差為測量范圍上限的±0.05%/g
·電源影響:電源如果穩定,則負載沒有影響
六、壓力變送器其他材質
·隔離膜片:316不銹鋼、哈氏合金C-276、蒙乃爾合金或鉭
·排氣排液閥:316不銹鋼、哈氏合金C、蒙乃爾合金
·法蘭和接頭:316不銹鋼、哈氏合金C或蒙乃爾合金
·接觸介質“0”形環:丁腈橡膠、氟橡膠
·灌充液:硅油或惰性油
·螺栓:316L不銹鋼
·電子殼體材料:低銅鋁合金
·引壓連接件:壓力變送器法蘭NPT/4,中心距54mm;接頭NPT1/2或M20X1.5陽螺紋球錐面密封,帶接頭時中心距50.8、54、57.2mm(NPT錐管螺紋符合GB/T1216-91)
·信號連接孔:G1/2”
·重量:3.9Kg(標準型)

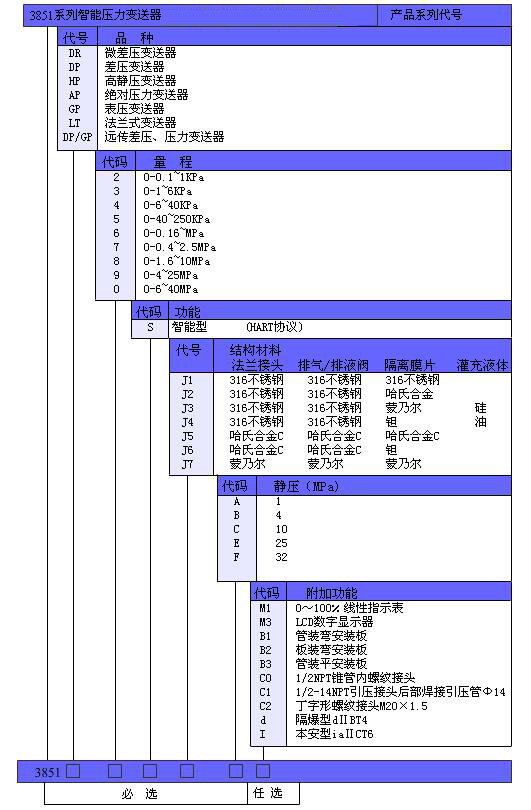

七、產品選型表
八、訂貨須知
1、壓力變送器型號可根據選型規格表按需要確定。
2、選項型規格表中的數字、符號必須填寫清楚、準確無誤。
3、如有正負遷移,必須注明遷移量數值。
4、差壓變送器如需配三閥組、節流裝置,需另行注明。
5、壓力變送器根據用戶規定的量程校驗。如用戶無規定,變送器調校至最大量程,這種校驗將在室溫、常壓下進行。
6、需要標注工位號時,應在訂貨時注明。
7、選項購傳變送器時,還應根據不同遠法蘭選型表按需要確定。
8、如果遠傳變送器要在真空場合和高溫場合下使用,訂貨時要特殊標明。
9、壓力變送器接觸介質O形密封環的材料有丁腈橡膠和氟橡膠等。
