MS7903隔離配電器(支持HART信號通過一入二出)

添加時間: 2020-07-19 18:41:26
介紹:

MS7903隔離配電器?(支持HART信號通過)

?

一、特性

     1入2出?

      ·給二線制變送器提供配電電壓

      ·第 一路輸出4-20mA,支持HART信號傳輸

      ·第二路輸出直流電流或電壓信號

二、技術規格

·給二線制變送器提供隔離的電源,并將變送器產生的4~20mA 信號隔離轉換后傳送至控制系統或其它儀表。?

·一路輸入,兩路通道隔離輸出。第 一路輸出4~20mA,同時支持HART信號通過。第二路輸出標準的4~20mA或1~5V信號。

·采用獨立的直流電源供電,供電電源-輸入-輸出之間隔離。

·標準的35mmDIN導軌卡式安裝??砂尾宓慕泳€播頭端子,彈簧壓緊連接。?


● 輸入?

輸入信號∶4~20mA;HART信號

輸入阻抗∶24Ω

?給變送器的配電∶20mA時,≥18V(出廠默認),?若需要更大配電(如≥22V),訂貨時注明

 zui大輸入電流∶約24mA


●輸 出

第 一路輸出?

  輸出信號∶4~20mA;HART信號

  負載∶≤350Ω(出廠默認)

  HART通信時,負載電阻RL∶≥250Ω


第二路輸出?

  輸出信號∶4~20mA;1~5V

  電流輸出負載∶≤550Ω(出廠默認)

  電壓輸出負載∶1-5V輸出時,≥10KΩ


● 供電電源?

供電電壓范圍∶20-30VDC

額定供電電壓∶24VDC?

電流消耗(24VDC供電時)∶<62mA


● 綜合參數

標準精度∶±0.1%

溫度漂移∶±0.015%/℃

響應時間∶<10ms?

隔離能力∶輸入-輸出-電源之間2.5KV.1min.50Hz

絕緣電阻∶輸入-輸出-電源之間≥100MΩ/500VDC

工作環境溫度∶-20~+60℃

儲存環境溫度∶-40~+80℃?

機殼材質/防護等級∶PC(聚碳酸脂)材料/IP20

外形尺寸∶16×116×110(mm)?

三、型號選擇


四、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝,以利于儀表內部熱量散發。
     ●  典型應用
       1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
       2.連接至現場的設備:二線制或三線制非智能變送器有源電信號。
       3.連接至控制系統(或其它單元組合儀表):各款 DCS/PLC的AI卡,接收電流或電壓信號。

●  外形尺寸
          寬(厚)×  高  ×  深=16×116×110(mm)

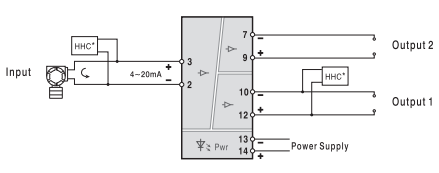

五、端子接線圖
                 ●    端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
