MS7047隔離配電器(支持輸出回路供電二入二出)

添加時間: 2020-07-19 17:53:34
介紹:

MS7047隔離配電器?(支持輸出回路供電)

?

一、特性

     2入2出?

      ·給變送器提供配電電壓

      ·4-20m隔離傳輸

      ·獨立的直流電源供電,并支持輸出回路供電

二、技術規格

·向現場的二線制或三線制變送器提供隔離的電源電壓,并將變送器產生的4~20mA信號隔離轉換后,輸出至控制系統或其它儀表。?

·該隔離配電器采用獨立的直流電源供電方式,并支持輸出回路供電,供電電源-輸入-輸出之間隔離。?

·標準的35mmDIN 導軌卡式安裝??砂尾サ慕泳€插頭端子,彈簧壓緊連接。?


●輸 入

輸入信號∶4~20mA

輸入阻抗∶24Ω?

給變送器的配電∶20mA時,≥18V(出廠默認),若需要更大配電(如≥22V),訂貨時注明

zui大輸入電流∶約 24mA


●輸 出?

輸出電流∶4~20mA

輸出回路供電電壓(Ue)∶12~35V

電壓降(Ud)∶3V?

輸出負載電阻(RL)∶計算式 RL≤(Ue-Ud)÷0.02

輸出紋波∶< 10mVp-p?

             (注明∶輸出回路供電電壓的選擇應根據負載大小確定,過高電壓且負載很小時,將會加重隔離器的發熱狀況。)

● 供電電源?

供電電壓范圍∶20-30VDC

額定供電電壓∶24VDC

電流消耗(24VDC供電時)∶

?<38mA(1入1出);<57mA(1入2出);<90mA(2入2出)?


●綜合參數

標準精度∶±0.1%

溫度漂移∶±0.015%/℃

響應時間∶< 10ms?

隔離能力∶輸入-輸出-電源之間2.5KV,1min,50Hz

絕緣電阻∶輸入-輸出-電源之間≥100MQ/500VDC

工作環境溫度∶-20~+60℃

儲存環境溫度∶-40-+80℃?

機殼材質/防護等級∶PC(聚碳酸脂)材料/IP20

外形尺寸∶16×116×110(mm)?

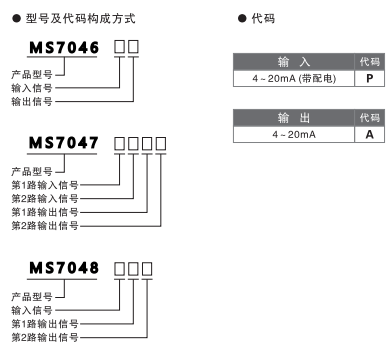

三、型號選擇


四、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝,以利于儀表內部熱量散發。
     ●  典型應用
       1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
       2.連接至現場的設備:二線制或三線制非智能變送器有源電信號。
       3.連接至控制系統(或其它單元組合儀表):各款 DCS/PLC的AI卡,接收電流或電壓信號。

●  外形尺寸
          寬(厚)×  高  ×  深=16×116×110(mm)

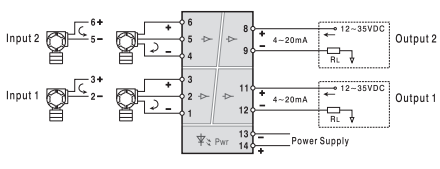

五、端子接線圖
                 ●    端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
