MS7700(MS7720)無源信號隔離器

添加時間: 2020-08-01 09:59:49
介紹:

MS7700(MS7720)無源信號隔離器

?

一、特性

    ?MS7700(1入1出)、MS7720(2入2出)

     ·無需輔助電源的隔離器

     ·4-20mA輸入,4-20mA輸出?

二、技術規格

無源隔離器

  ?·這是一種4~20mA電流信號輸入,4~20mA電流信號輸出的無源隔離器。使用時無需外接供電電源,其工作所需的能量來源于表示信號的電流。無源隔離器在實際應用中能有效解決信號互連可能出現的問題,同時能有效抑制信號傳輸過程中可能的干擾

  ?·該無源隔離器的輸入回路-輸出回路之間電磁隔離。

  ·標準的35mmDIN導軌卡式安裝??砂尾宓慕泳€插頭端子,彈簧壓緊連接。


?●輸入?

電流信號輸入∶4~20mA?

等效輸入阻抗∶100Ω+負載電阻(輸入為20mA時)

電壓降∶≤2V(20mA)

過載電流∶≤35mA


●輸出

輸出電流∶4-20mA?


?輸出負載電阻(RL)∶計算式 RL≤(Ui-Ud)÷0.02

輸出紋波∶<10mVp-p

●綜合參數?

標準精度∶±0.1%(負載為100Ω)

溫度漂移∶±0.015%/℃

響應時間∶<10ms

?隔離能力∶輸入-輸出之間2.5KV,1min,50Hz

絕緣電阻∶輸入-輸出之間≥100MΩ/500VDC

工作環境溫度∶-20~+60℃

儲存環境溫度∶-40~+80℃

?機殼材質/防護等級∶PC(聚碳酸脂)材料/IP20

外形尺寸∶16×104×110(mm)

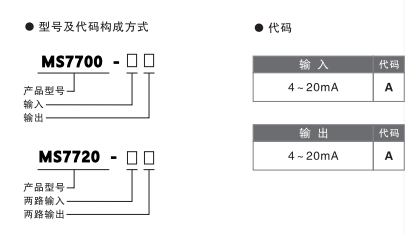

三、型號選擇


四、外形尺寸、安裝圖
     ●  安裝
       1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
       2.盡可能垂直安裝,以利于儀表內部熱量散發。
     ●  典型應用
       1.用于向現場變送器提供配電電壓并將信號輸入信號隔離轉換。
       2.連接至現場的設備:二線制或三線制非智能變送器有源電信號。
       3.連接至控制系統(或其它單元組合儀表):各款 DCS/PLC的AI卡,接收電流或電壓信號。

●  外形尺寸
          寬(厚)×  高  ×  深=16×116×110(mm)

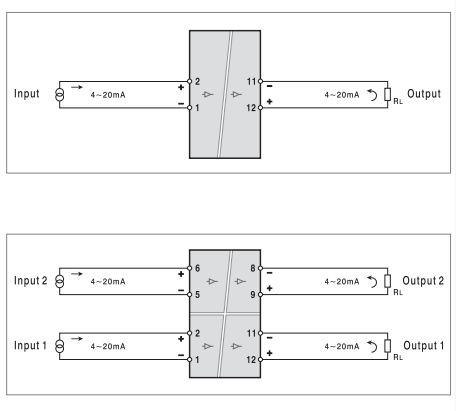

五、端子接線圖
                 ●    端子接線:拔插式接線端子,通過自升壓簧片式壓緊連接。導線采用截面積不超過 2.5mm2的多束或單股電纜。
