XTRM系列溫度遠傳監測儀(模擬型)

一、概述：

    XTRM溫度遠傳監測儀采用先進的微處理器進行智能控制，適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示控制，可巡回檢測多路測量信號。并能對各種非線性輸入信號進行高精度的線性校正。智能數字控制，量程可自由設定?？刂戚敵鲇卸N：各路輪回報警輸出/ 遠傳變送輸出；多路比較后最高測量點作為輸出（遠傳變送輸出）。輸入/輸出回路均采用光電隔離，具有良好的抗干擾能力。具有高亮度LED數碼顯示、指針表頭顯示二種。整機采用壁掛式結構（長×寬×高=160×110×70mm），安裝十分簡便。
    本產品可同時測量2至4個測量點，并將各個測溫回路中的溫度比較以后，把最高溫度的一個點作為輸出，在現場可通過按鍵逐個觀看各個點的溫度。

二、主要技術性能:

三、產 品 用 途：
      １、回轉密托輪油溫
      ２、密小齒輪油箱油溫
      ３、生料磨進出口軸承溫度
      ４、煤收塵器灰斗溫度
      ５、煤粉盒溫度
      ６、生料磨主電機繞組溫度
      ７、生料磨主電機軸承溫度
      ８、生料排風機電機定子溫度
      ９、高溫風機繞組溫度　
      10、高溫風機軸承溫度　

四、選 型 表：

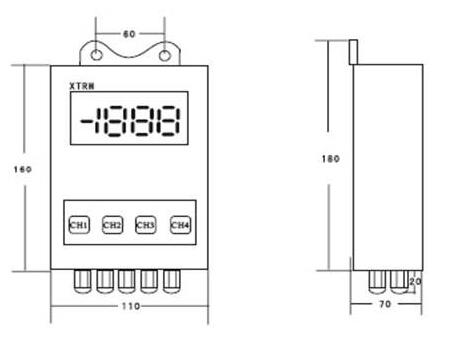

五、儀表的結構

六、電氣連接

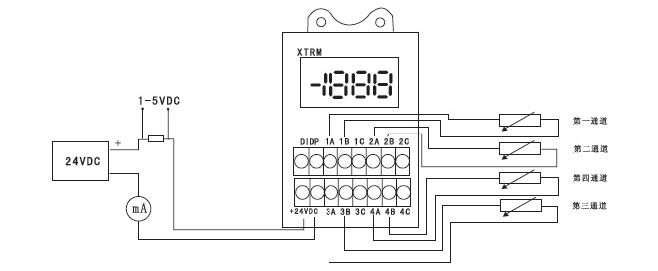

       儀表與外部PT100熱電阻的接線需打開儀表蓋以后進行，PT100熱電阻相連接。指示儀表、記錄儀表，調節器等能夠與電源串聯在輸出回路，輸出電流正比于溫度的變化，但獨立于電源的變化，其應用原理如下圖所示:

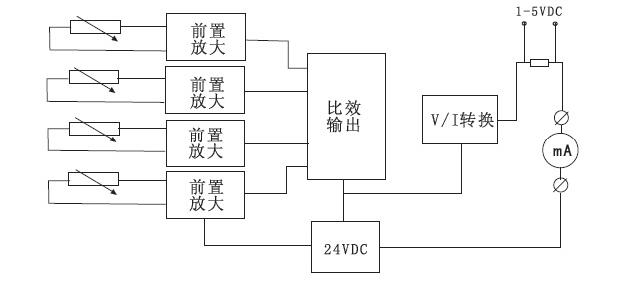

      自熱電阻傳感器的測量信號通過前置放大器放大，然后被比較輸入電路（選擇高溫信號）或選點輸入電路選中某一路信號，該信號通過電壓/電流（V/I）轉換單元將放大器的輸出電壓變?yōu)?-20A恒定電流輸出，原理方框圖如下圖所示：

七、儀表使用說明
    開機后需預熱10分鐘，儀表的安裝應該盡量靠近測量點，這樣可以充分利用二線制的如下優點：
    1.高的抗干擾能力，因為信號是在高電平情況下傳送，達到抑止噪聲和干擾的作用。
    2.簡單的布線，即儀表從現場控制室采用雙絞導線連接就可以了，降低了布線的成本。
    輸入采用熱電阻時，為了避免測量誤差，傳感器的引線電阻必須保證一定的數值，這里對于每一個Pt100的傳感器，引線電阻固定為0.35Ω、0.35Ω相應導線的截面和長度如下所示：

　　也可以取任何截面積的導線，但引線總電阻必須確保為0.35Ω。否則將會產生引線誤差，例每變化0.38Ω引線電阻將引起1℃的溫度誤差。輸入采用熱電偶時，輸入端與熱電偶的連接必須采用相應的補償導線，輸入端的引線需考慮對外磁場的屏蔽。
    儀表負載電阻RL的大小，取決于儀表的顯示方式，電源電壓、電源紋波VR的大小和是否采用輸入輸出隔離有關。
    對于指針顯示儀表，其公式如下：

　　對于LED數字顯示儀表，其公式如下：

　　對于LED數字顯示儀表（隔離型），其公式如下：

　　如果VS=24V VR=2VPP 則RL=725Ω（指針表） RL=550Ω（LED數字顯示表）RL=400Ω（隔離型LED數字顯示表）。
    3.對于暫時不使用的回路其輸入端接小于100Ω電阻或?qū)⑤斎胗脤?dǎo)線短接。如果輸入開路儀表無法正常工作。
    4.在正常工作情況下，儀表同時對四路溫度進行測量，但僅顯示和輸出溫度最高的一路信號。

儀表調整步驟：
    定期校驗儀表時需要校正儀表誤差，可按下述步驟進行調整：（以四回路Pt100輸入量程0～150℃為例）
      1.打開儀表面板，按圖接通電源。首先在第一回路輸入端接標準電阻箱，并調整到100Ω，其余回路輸入端短路。
      2.調節電位器W11，使輸出為4mA然后將電阻設置到157.31Ω時再調節W12使輸出為20mA，該步驟要反復多次，直止達到滿意的精度范圍。
      3.將標準電阻箱接到第二路，采用步驟2的方法調整調零電位器W21和滿量程電位器W22，使輸出分別為4mA和20mA即可，調整第二回路時，其余輸入回路也應短路。
      4.將標準電阻箱分別接到第三、第四回路，重復步驟2。分別調整電位器W31、W32和W41、W42，則全部四個回路完成調整。（非調整回路的輸入均應短路)
